चीन ZBGX प्रकार कीचड़ खुरचनी प्रणाली परिधीय संचरण उच्च प्रदर्शन पूर्ण पुल सीवेज उपचार के लिए प्रयुक्त
हमारे ग्राहकों के लिए:
मुख्य उत्पादों में मैकेनिकल बार स्क्रीन, एयर फ्लोटेशन डिवाइस, डोजिंग डिवाइस, मड स्क्रैपर, कूलिंग टॉवर, डिकैन्टर, केमिकल डीग्रीजिंग डिवाइस, हाइड्रोलिक स्क्रीन, सैंड वाटर सेपरेटर, फिल्टर, कन्वेयर, थिकनर, बायोलॉजिकल फिल्टर, सॉफ्ट वाटर, दफन सीवेज ट्रीटमेंट उपकरण शामिल हैं। , आदि।
ZCX टाइप सेंट्रल ड्राइव सिंगल (डबल) पाइप सक्शन मशीन परिधीय पानी के सेवन, परिधीय पानी के निर्वहन और केंद्रीय कीचड़ निर्वहन के साथ बड़े और मध्यम आकार के अवसादन टैंक के लिए उपयुक्त है।यह मुख्य रूप से शहरी सीवेज उपचार संयंत्रों के माध्यमिक अवसादन टैंकों के चूषण और निर्वहन के लिए उपयोग किया जाता है।
मापदंडों
| मॉडल संख्या / पैरामीटर | ZCX-25 | ZCX-30 | जेडसीएक्स-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| पूल व्यास Φ (एम) | 25 30 35 40 45 50 | ||||||
| दीप पूल गहराई एच (एम) | 4.0～5.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | ||||||
| पूल के किनारे पानी की गहराई H1(m) | 3.5～5.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | ||||||
| बाहरी किनारे की रेखा की गति V (m／min) | 2.0~3.0 | ||||||
| मोटर की शक्ति एन (किलोवाट) | 0.5 | 0.55 | 0.75 | १.१ | १.१ | १.१ | |
| स्थापना आकार (मिमी) | बी | 1000~1200 | |||||
| 1 | 009 | 600 | 800 | 900 | 1000 | १२०० | |
| 2 | 006 | 900 | ११०० | १२०० | १३०० | 1500 | |
| 3 | 1500 | 1500 | १७०० | १९०० | 2000 | 2300 | |
| बी 1 | उपयोगकर्ता की आवश्यकताओं के अनुसार | ||||||
| एच3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | ||||||
| ली | उपयोगकर्ता की आवश्यकताओं के अनुसार | ||||||
| सेंट्रल कॉलम प्लेटफॉर्म P1(KN) का वर्टिकल लोड | 65 | 70 | 90 | 98 | १२० | १५५ | |
| वर्किंग ब्रिज P2 (KN) का भार | 6.5 | 7.2 | 9.5 | 10.0 | 13.5 | 17 | |
| अधिकतम ऑपरेटिंग टोक़ एम (एनएम) | 140 | 168 | २६८ | 448 | 505 | 560 | |
मुख्य विशेषताएं
1. अवसादन टैंक के चारों ओर इनलेट और आउटलेट ट्रफ को साइड-सेक्शन के साथ डिज़ाइन किया गया है ताकि अवसादन टैंक के चारों ओर समान जल वितरण और बहिर्वाह सुनिश्चित किया जा सके।
2. ड्राइविंग डिवाइस आउटपुट टॉर्क और गति सुनिश्चित करने के लिए एक पेचदार गियर रिड्यूसर और एक वर्म गियर रिड्यूसर के संयोजन को अपनाता है, और ट्रांसमिशन प्रभाव अधिक होता है;रेड्यूसर अत्यधिक टॉर्क प्रोटेक्शन डिवाइस से लैस है, जो ऑपरेशन में सुरक्षित और विश्वसनीय है।
3. जब 40m, एक तरफा पुआल का उपयोग किया जाता है, और यदि φ>40m, तो दो तरफा पुआल का उपयोग किया जाता है।
4. कीचड़ चूषण पाइप कीचड़ के निर्वहन के लिए एक क्षैतिज छिद्रित पाइप का उपयोग करता है, जो टैंक में घनत्व के प्रवाह में हस्तक्षेप नहीं करता है और पानी की स्थिरता सुनिश्चित करता है।
5. शंकु के आकार के कीचड़ सक्शन पाइप पर कीचड़ सक्शन विशिष्ट रूप से डिज़ाइन किया गया है और पूरे तालाब के तल पर संतुलित कीचड़ चूषण सुनिश्चित करने के लिए, अंदर से बाहर तक, छोटे से बड़े तक, चर छेद पिच को गोद लेता है, कीचड़ चूषण एकाग्रता में वृद्धि करता है, और कीचड़ बैकफ्लो पावर बचाओ।
6. स्किमिंग के दो तरीके हैं: प्लेट स्किमिंग और ट्यूब स्किमिंग (पहले का पारंपरिक रूप से उपयोग किया जाता है)।
7. उपकरण संचालित करना आसान है, और उपकरण के संचालन को सीधे स्थानीय / दूरस्थ रूप से नियंत्रित किया जा सकता है।
संरचना और कार्य सिद्धांत
उपकरण केंद्रीय संचरण और ऊर्ध्वाधर फ्रेम प्रकार को अपनाता है।सीवेज आसपास के जल वितरण टैंक में प्रवेश करता है और टैंक के तल पर जल वितरण छेद के माध्यम से पूल में समान रूप से बहता है।परिधीय पानी बनाए रखने वाली स्कर्ट की कार्रवाई के तहत, पूल के नीचे से केंद्र तक पानी बहता है, और कीचड़ अपने वजन पर निर्भर करता है।कीचड़-जल पृथक्करण बनाने के लिए कीचड़ को पूल के तल पर जमा किया जाता है।ड्राइविंग डिवाइस केंद्रीय ऊर्ध्वाधर फ्रेम को घुमाने के लिए ड्राइव करता है, और स्क्रैपर आर्म और सक्शन पाइप को घुमाने के लिए ड्राइव करता है।हाइड्रोस्टेटिक दबाव की कार्रवाई के तहत, कीचड़ समान रूप से सक्शन पाइप पर व्यवस्थित सक्शन पोर्ट में प्रवेश करती है, और फिर केंद्रीय निर्वहन से गुजरती है।कीचड़ नाली के आस्तीन वाल्व के माध्यम से कीचड़ पाइप को पूल से बाहर निकाल दिया जाता है।डिस्चार्ज किए गए कीचड़ की मात्रा को स्लीव वाल्व की लिफ्टिंग डिग्री द्वारा नियंत्रित किया जा सकता है।पानी की सतह पर मैल को स्लैग स्किमर डिवाइस द्वारा पूल के किनारे तक स्किम किया जाता है, और फिर स्क्रैपर रेक द्वारा नाली में स्क्रैप किया जाता है और पूल से बाहर निकाल दिया जाता है;जबकि सतह पर तैरनेवाला त्रिकोणीय पानी के आउटलेट वियर प्लेट के माध्यम से पानी के आउटलेट गर्त में छुट्टी दे दी जाती है।

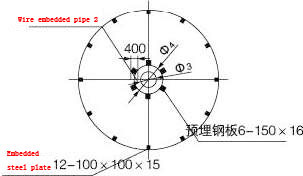

मुख्य पैरामीटर और स्थापना आकार चार्ट

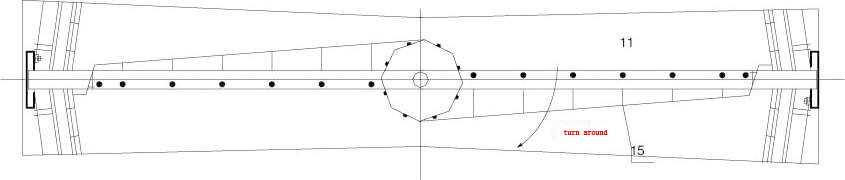

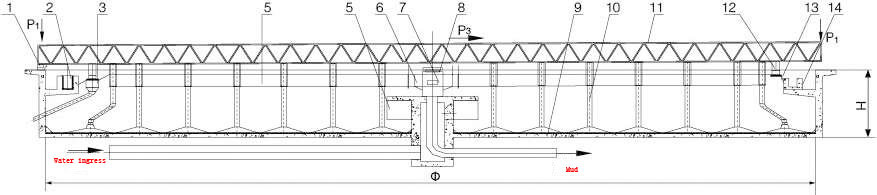

रूपरेखा और स्थापना चार्ट
एंड बीम ड्राइव डिवाइस 2. सिंक क्लीनिंग ब्रश 3. स्लैग हॉपर 4. मड कलेक्शन टैंक 5. स्टेबिलाइज़िंग फ्लो सिलेंडर 6. सेंट्रल मड टैंक 7. सेंट्रल सपोर्ट 8. पावर कलेक्टर 9. सक्शन और मड कलेक्टर 10. मड सक्शन पाइप 11. वर्किंग ब्रिज 12. स्लैग स्क्रैपिंग रेक 13. मैल बैफल 14. वाटर आउटलेट वियर प्लेट 15. स्लैग स्किमर प्लेट
पैकिंग और डिलिवरी
1. अंतरराष्ट्रीय निर्यात मानक के साथ 20 फीट, 40 फीट, 40 एचपी कंटेनर द्वारा पनरोक पैकिंग।इक्विपमेंट फिटिंग्स, इलेक्ट्रिक मोटर और पावर कैबिनेट को वुडन केस या आयरन बॉक्स में पैक किया जाएगा।अन्य उपकरण कलर-स्ट्राइप्स प्लास्टिक क्लॉथ द्वारा पैक किए जाएंगे।
2. पूरे संयंत्र मशीनरी का आकार सामान्य रूप से बड़ा है, इसलिए हम उन सभी को पैक करने के लिए वाटरप्रूफ कपड़े का उपयोग करेंगे।मोटर, गियर बॉक्स या अन्य आसानी से क्षतिग्रस्त भागों, हम उन्हें बॉक्स में डाल देंगे।हमारे पास एक पेशेवर शिपिंग विभाग है, वे आपके कंटेनर मात्रा को बचाने के लिए अपनी पूरी कोशिश करेंगे।
हमें क्यों चुनें?
1. लोंगडाई से अधिक है 10 वर्ष अपशिष्ट जल और कीचड़ उपचार में अनुभव का।
2. हम परिचय देते हैं जर्मन प्रौद्योगिकी, इस प्रकार हमारा उत्पाद है बहुत अन्य चीनी निर्माताओं की तुलना में बेहतर है।
3. हम केवल सर्वश्रेष्ठ आपूर्तिकर्ता से सर्वोत्तम भागों का उपयोग करते हैं।
4. हमारे पास अपना स्वयं का अनुसंधान एवं विकास केंद्र और पूर्ण निर्माण प्रणाली है।
हमारे बारे में
यिक्सिंग में स्थित, जिआंगसू प्रांत, चीन का एक उन्नत और सुंदर शहर, लोंगडाई कं, लिमिटेड पेट्रोकेमिकल उद्योग का एक प्रसंस्करण उपकरण आपूर्तिकर्ता है जो पर्यावरण प्रसंस्करण और स्वतंत्र अनुसंधान और विकास, डिजाइन, सामान्य अनुबंध, पर्यावरण संरक्षण उपकरण निर्माण, और प्रासंगिक को एकीकृत करता है। माल की आपूर्ति।
मुख्य उत्पादों में मैकेनिकल बार स्क्रीन, एयर फ्लोटेशन डिवाइस, डोजिंग डिवाइस, मड स्क्रैपर, कूलिंग टॉवर, डिकैन्टर, केमिकल डीग्रीजिंग डिवाइस, हाइड्रोलिक स्क्रीन, सैंड वाटर सेपरेटर, फिल्टर, कन्वेयर, थिकनर, बायोलॉजिकल फिल्टर, सॉफ्ट वाटर, दफन सीवेज ट्रीटमेंट उपकरण शामिल हैं। , आदि।
