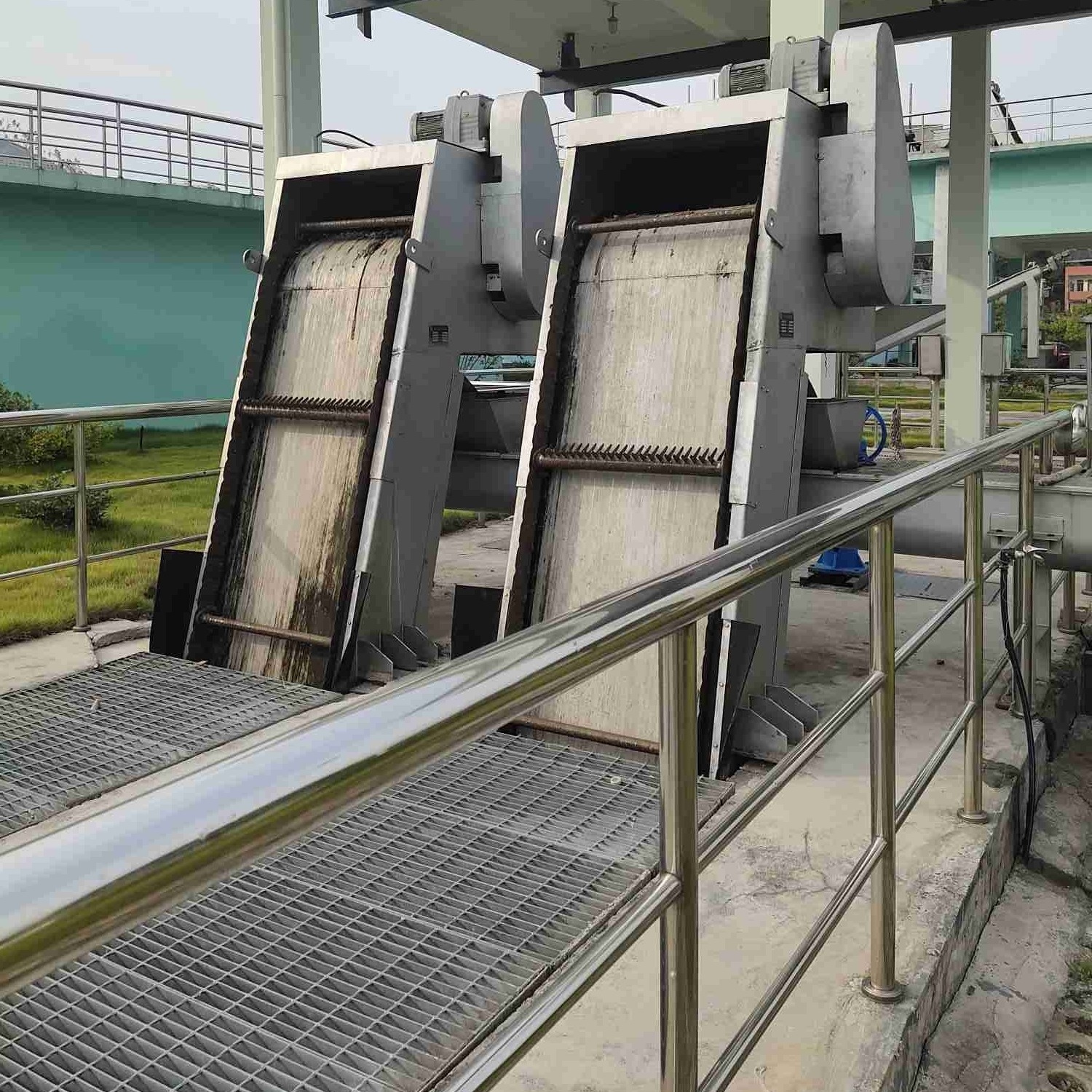

अपशिष्ट जल उपचार में चीन उच्च दक्षता यांत्रिक मोटे बार स्क्रीन रेक स्क्रीन जल उपचार
संक्षिप्त परिचय
यिक्सिंग में स्थित, जिआंगसू प्रांत, चीन का एक उन्नत और सुंदर शहर, लोंगडाई कं, लिमिटेड पेट्रोकेमिकल उद्योग का एक प्रसंस्करण उपकरण आपूर्तिकर्ता है जो पर्यावरण प्रसंस्करण और स्वतंत्र अनुसंधान और विकास, डिजाइन, सामान्य अनुबंध, पर्यावरण संरक्षण उपकरण निर्माण, और प्रासंगिक को एकीकृत करता है। माल की आपूर्ति।
मापदंडों
|
पैरामीटर प्रकार |
एसएल-2500 | एसएल-3500 | एसएल-4000 | एसएल-4500 |
| उपकरण चौड़ाई एक्स (मिमी) | 2500 | 3500 | 4000 | 4500 |
| चैनल चौड़ाई (मिमी) | एक्स+100 | एक्स+100 | एक्स+100 | एक्स+100 |
| बार चौड़ाई (मिमी) | एक्स-140 | एक्स-140 | एक्स-140 | एक्स-140 |
| बार्स की जगह (मिमी) | 40-150 | 40-150 | 40-150 | 40-150 |
| स्थापना कोण | 70-80 | 70-80 | 70-80 | 70-80 |
| गति (एम / मिनट) | 3 | 3 | 3 | 3 |
| मोटर पावर (किलोवाट) | 1.1-2.2 | 1.1-2.2 | 2.2-3.0 | 2.2-3.0 |
आवेदन
उपकरण समय-समय पर संचालन का एहसास करने के लिए उपयोगकर्ताओं की जरूरतों के अनुसार उपकरण के संचालन अंतराल को मनमाने ढंग से समायोजित कर सकते हैं;इसे ग्रिड के आगे और पीछे के तरल स्तर के अंतर के अनुसार स्वचालित रूप से नियंत्रित किया जा सकता है;और रखरखाव की सुविधा के लिए इसमें मैन्युअल नियंत्रण कार्य है।उपयोगकर्ता विभिन्न कार्य आवश्यकताओं के अनुसार मनमाने ढंग से चुन सकते हैं।उपकरण के उचित संरचनात्मक डिजाइन के कारण, उपकरण के काम करते समय इसकी एक मजबूत आत्म-शुद्धि क्षमता होती है, और कोई रुकावट नहीं होगी, इसलिए दैनिक रखरखाव कार्यभार बहुत छोटा है।
संरचना और कार्य सिद्धांत
उपकरण एक बैक-डाउन प्रकार और एक रोटरी चेन प्रकार को अपनाता है।वाटर ग्रिड की सतह दांतेदार रेक प्लेट और एक निश्चित बार से बनी होती है।जब सीवेज बहता है, तो बार स्पेस से बड़ा मलबा इंटरसेप्ट किया जाता है, और दांतेदार रेक प्लेट के रेक दांत बार के गैप में घुस जाते हैं।जब ड्राइविंग डिवाइस एक रोटरी मूवमेंट करने के लिए ट्रैक्शन चेन को चलाता है, तो रेक दांत ग्रिड की सतह पर फंसे मलबे को नीचे से ऊपर तक स्लैग आउटलेट में लाते हैं।जब रेक दांत ऊपर से नीचे की ओर घूमते हैं, तो मलबा गुरुत्वाकर्षण पर निर्भर करता है कि वह अपने आप आगे बढ़े और डिस्चार्ज पोर्ट से कन्वेयर में गिरे, और फिर परिवहन या आगे संसाधित किया जाए।
मुख्य विशेषताएं
1. ड्राइविंग डिवाइस सीधे साइक्लोइडल पिन व्हील या हेलिकल गियर रिड्यूसर मोटर द्वारा संचालित होता है, जिसमें कम शोर, कॉम्पैक्ट संरचना और स्थिर संचालन की विशेषताएं होती हैं;
2. रेक दांत तिरछे टिप प्रकार के होते हैं और क्षैतिज अक्ष के साथ एक पूरे में वेल्डेड होते हैं, जो बड़े कचरे और हर तरह की चीज़ें उठा सकते हैं;
3. रैक एक अभिन्न फ्रेम संरचना है, जिसमें मजबूत कठोरता, आसान स्थापना और कम दैनिक रखरखाव कार्य है;
4. उपकरण संचालित करना आसान है, और उपकरण के संचालन को स्थानीय / दूरस्थ रूप से सीधे नियंत्रित किया जा सकता है;
5. आकस्मिक अधिभार को रोकने के लिए, यह उपकरण संचालन को सुरक्षित और विश्वसनीय बनाने के लिए यांत्रिक कतरनी पिन और ओवरकुरेंट की दोहरी सुरक्षा से लैस है;
6. नीचे की तरफ सेकेंडरी ग्रिल लगाई गई है।जब दांतेदार रेक मुख्य ग्रिल के पीछे से सामने की ओर मुड़ता है, तो पानी के प्रवाह को शॉर्ट-सर्किटिंग और तैरते मलबे में बहने से रोकने के लिए सेकेंडरी ग्रिल स्वचालित रूप से मुख्य ग्रिल से जुड़ा होता है।
जल प्रवाह चार्ट
|
मापदंडों प्रकार |
एसएल-2500 | एसएल-3000 | एसएल-3500 | एसएल-4000 | ||
| उत्पत्ति जल गहराई (एम) | 3.0 | |||||
| पानी की गति (एम / एस) | 1.0 | |||||
| अंतरिक्ष (मिमी) | 40 | जल प्रवाह (एम³ / एस) | 5.66 | 6.87 | 8.06 | 8.26 |
| 50 | 5.88 | 7.11 | 8.4 | 9.6 | ||
| 60 | 6.0 | 7.35 | 8.65 | 9.93 | ||
| 70 | 6.24 | 7.5 | 8.80 | 10.14 | ||
| 80 | 6.3 | 7.62 | 8.97 | 10.29 | ||
| 90 | 6.36 | 7.71 | 9.06 | 10.41 | ||
| 100 | 6.45 | 7.8 | 9.15 | 10.53 | ||
| 110 | 6.48 | 7.86 | 9.24 | 10.62 | ||
| १२० | 6.54 | 7.92 | 9.3 | 10.68 | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | ||
| 140 | 6.6 | 8.01 | 9.39 | 10.8 | ||
| १५० | 6.63 | 8.04 | 9.45 | 10.86 | ||
रूपरेखा और स्थापना चार्ट
1. मोटर माउंट 2. टूथ रेक 3. रैक 4. बॉटम ट्रैश रैक 5. गाइड डिवाइस 6. ड्राइविंग डिवाइस 7. स्लैग बैफल 8.बार स्क्रीन
हमारा चयन क्यों?
1. लोंगडाई से अधिक है 10 वर्ष अपशिष्ट जल और कीचड़ उपचार में अनुभव का।
2. हम परिचय देते हैं जर्मन प्रौद्योगिकी, इस प्रकार हमारा उत्पाद है बहुत अन्य चीनी निर्माताओं की तुलना में बेहतर है।
3. हम केवल सर्वश्रेष्ठ आपूर्तिकर्ता से सर्वोत्तम भागों का उपयोग करते हैं।
4. हमारा अपना अनुसंधान एवं विकास केंद्र और पूर्ण निर्माण प्रणाली है।
