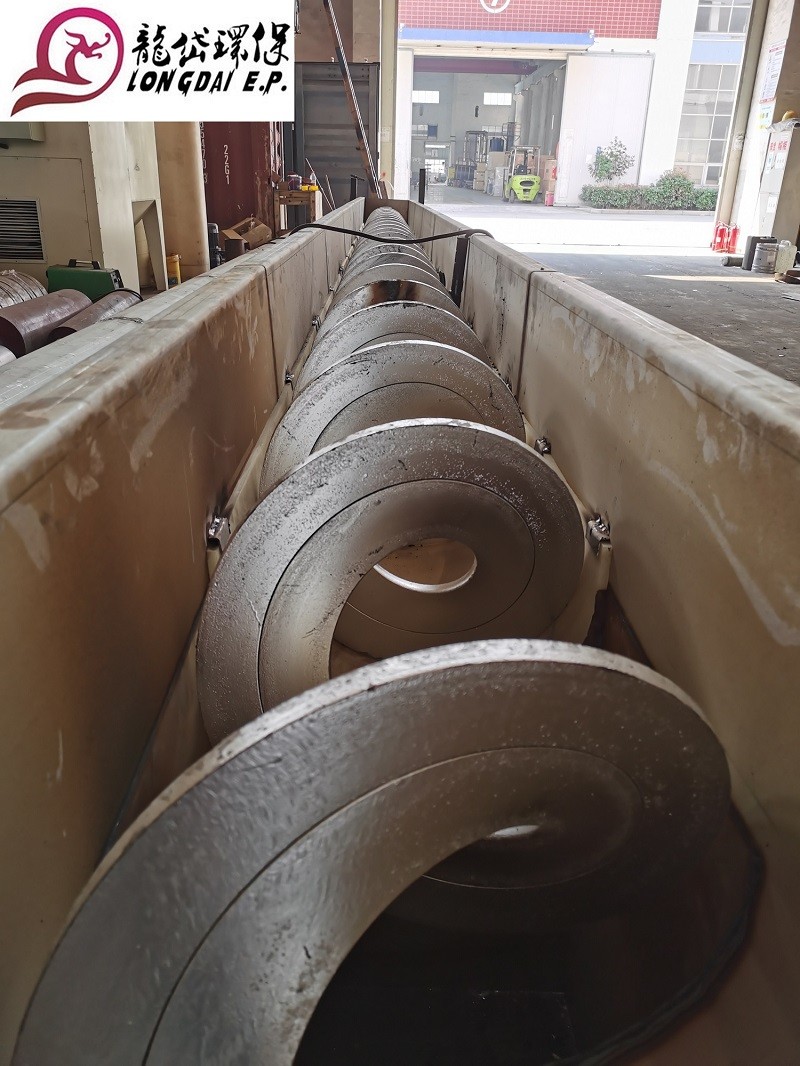

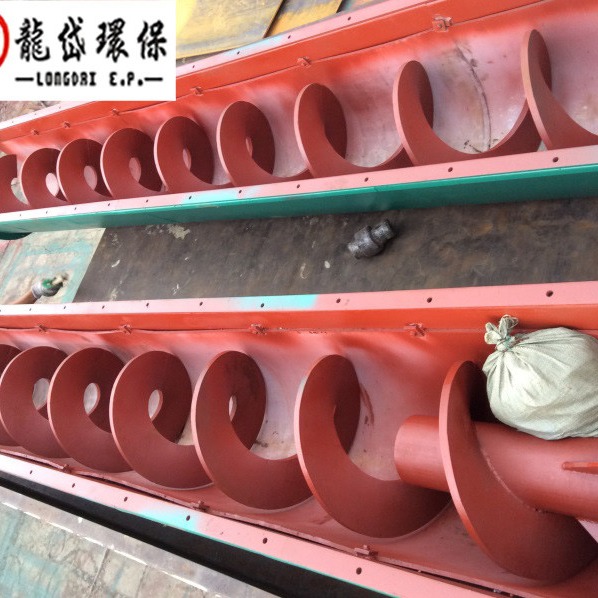

शाफ्टलेस स्क्रू कन्वेयर क्षैतिज लचीला आसान रखरखाव विश्वसनीय कार्य घूर्णन पेंच
आवेदन
पेंच कन्वेयर एक प्रकार की मशीनरी है जो संदेश देने के उद्देश्य को प्राप्त करने के लिए सर्पिल रोटेशन और पुश सामग्री को चलाने के लिए मोटर का उपयोग करती है।इसे क्षैतिज, तिरछे या लंबवत रूप से ले जाया जा सकता है, और इसमें सरल संरचना, छोटे पार-अनुभागीय क्षेत्र, अच्छी सीलिंग, सुविधाजनक संचालन, आसान रखरखाव और सुविधाजनक बंद परिवहन के फायदे हैं।स्क्रू कन्वेयर को दो प्रकारों में विभाजित किया जाता है, शाफ्ट स्क्रू कन्वेयर और शाफ्टलेस स्क्रू कन्वेयर संदेश के रूप में, और यू-आकार के स्क्रू कन्वेयर और ट्यूबलर स्क्रू कन्वेयर दिखने में।शाफ्ट स्क्रू कन्वेयर गैर-चिपचिपा शुष्क पाउडर सामग्री और छोटे कण सामग्री (उदाहरण के लिए: सीमेंट, फ्लाई ऐश, चूना, अनाज, आदि) के लिए उपयुक्त हैं, जबकि शाफ्टलेस स्क्रू कन्वेयर चिपचिपा और आसान-से-पवन सामग्री वाले कन्वेयर के लिए उपयुक्त हैं।(उदाहरण के लिए: कीचड़, बायोमास, कचरा, आदि) स्क्रू कन्वेयर का कार्य सिद्धांत यह है कि घूर्णन स्क्रू ब्लेड सामग्री को स्क्रू कन्वेयर द्वारा संप्रेषित करने के लिए धक्का देता है।स्क्रू कन्वेयर ब्लेड के साथ सामग्री को घूमने से रोकने वाला बल सामग्री का वजन ही होता है।सामग्री के लिए पेंच कन्वेयर आवरण का घर्षण प्रतिरोध।पेंच कन्वेयर के घूर्णन शाफ्ट पर वेल्डेड सर्पिल ब्लेड, ब्लेड की सतह में ठोस सतह, बेल्ट की सतह, ब्लेड की सतह और अन्य प्रकार की सामग्री के अनुसार संदेश दिया जाना है।पेंच कन्वेयर के पेंच शाफ्ट में सामग्री के साथ पेंच की अक्षीय प्रतिक्रिया बल देने के लिए सामग्री आंदोलन दिशा के अंत में एक जोर असर होता है।जब मशीन की लंबाई लंबी होती है, तो एक मध्यवर्ती निलंबन असर जोड़ा जाना चाहिए।
मापदंडों
| मापदंडों | सर्पिल नाममात्र व्यास (मिमी) सर्पिल व्यास (मिमी) |
प्रकार | एलएस-200W | एलएस-250W | एलएस-300W | एलएस-350W | एलएस-400W |
| 200 | २५० | 300 | 350 | 400 | |||
| १८५ | २३५ | २८५ | 320 | 385 | |||
| क्षमता | स्थापना कोण | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | २.५२ | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| सर्पिल गति एन (आर / मिनट) | 12 से 16 | ||||||
| मोटर एन (किलोवाट) | 0.75-5.5 (एल और कोण के अनुसार) | ||||||
| स्थापना आकार (मिमी) | ए | 0+40 | |||||
| ख | 0 + 110 | ||||||
| द्वि | संबंधित उपकरणों के साथ मिलान | ||||||
| ली | उपयोगकर्ता की आवश्यकताओं के अनुसार | ||||||
| ली | संबंधित उपकरणों के साथ मिलान | ||||||
| l_2 | (एल-1000)/2- (एल-71000)/3 | ||||||
| एल3 | २५० | २५० | 300 | 350 | 400 | ||
| एच | संबंधित उपकरणों के साथ मिलान | ||||||
| नमस्ते | 140 | 165 | १८८ | २१० | 240 | ||
| एच 2 | एच 150 | ||||||
| एच3 | संबंधित उपकरणों के साथ मिलान | ||||||
विशेषताएं और अनुप्रयोग
पेंच कन्वेयर में निम्नलिखित विशेषताएं हैं:
1) संरचना अपेक्षाकृत सरल है और लागत कम है।
2) विश्वसनीय काम, आसान रखरखाव और प्रबंधन।
3) कॉम्पैक्ट आकार, छोटे खंड आकार, और छोटे फर्श की जगह।बंदरगाहों में उतराई के संचालन के दौरान हैच और कैरिज से अंदर और बाहर निकलना आसान है।
4) सील परिवहन को महसूस किया जा सकता है, जो उड़ान, गर्म और मजबूत गंध सामग्री के परिवहन के लिए अनुकूल है, जो पर्यावरण प्रदूषण को कम कर सकता है और बंदरगाह श्रमिकों की कामकाजी परिस्थितियों में सुधार कर सकता है।
5) लोड और अनलोड करने में आसान।क्षैतिज पेंच कन्वेयर को संदेश लाइन पर किसी भी बिंदु पर लोड और अनलोड किया जा सकता है;ऊर्ध्वाधर पेंच कन्वेयर को उत्कृष्ट पुनः प्राप्त करने के प्रदर्शन के लिए अपेक्षाकृत पेंच-प्रकार के पुनः प्राप्त करने वाले उपकरण से लैस किया जा सकता है।
६) यह विपरीत दिशा में संप्रेषित कर सकता है, और यह एक ही समय में दो दिशाओं में, यानी केंद्र की ओर या केंद्र से दूर एक कन्वेयर सामग्री भी बना सकता है।
7) इकाई ऊर्जा खपत अपेक्षाकृत बड़ी है।
8) संदेश प्रक्रिया के दौरान सामग्री को कुचलना और पहना जाना आसान है, और सर्पिल ब्लेड और गर्त भी गंभीरता से पहने जाते हैं।
संरचनात्मक विशेषता
(1) स्क्रू कन्वेयर के सर्पिल ब्लेड में तीन प्रकार होते हैं: ठोस सर्पिल सतह प्रकार, बेल्ट सर्पिल सतह प्रकार और ब्लेड सर्पिल सतह प्रकार।ठोस सर्पिल सतह को s निर्माण विधि कहा जाता है।GX प्रकार की सर्पिल पिच ब्लेड के व्यास का 0.8 गुना है।एलएस टाइप स्क्रू कन्वेयर पाउडर और दानेदार सामग्री को संदेश देने के लिए उपयुक्त है।बेल्ट सर्पिल सतह को डी निर्माण विधि भी कहा जाता है, और इसकी सर्पिल पिच सर्पिल ब्लेड के व्यास के समान होती है, जो पाउडर और छोटी सामग्री को संदेश देने के लिए उपयुक्त होती है।ब्लेड प्रकार की सर्पिल सतह का कम उपयोग किया जाता है, और मुख्य रूप से उच्च चिपचिपाहट और संपीड़ित सामग्री को संदेश देने के लिए उपयोग किया जाता है।संदेश देने की प्रक्रिया के दौरान, एक ही समय में सरगर्मी और मिश्रण पूरा किया जाता है।सर्पिल पिच सर्पिल ब्लेड के व्यास का लगभग 1.2 गुना है।
(२) स्क्रू कन्वेयर के स्क्रू ब्लेड में दो रोटेशन दिशाएँ होती हैं, बाएँ हाथ और दाएँ हाथ।
(३) स्क्रू कन्वेयर के प्रकारों में क्षैतिज फिक्स्ड स्क्रू कन्वेयर और वर्टिकल स्क्रू कन्वेयर शामिल हैं।क्षैतिज स्थिर पेंच कन्वेयर सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है।कम दूरी में सामग्री उठाने के लिए ऊर्ध्वाधर पेंच कन्वेयर का उपयोग किया जाता है।संदेश देने की ऊंचाई आम तौर पर 8 मीटर से अधिक नहीं होती है।स्क्रू ब्लेड एक ठोस सतह प्रकार है।आवश्यक फीडिंग दबाव सुनिश्चित करने के लिए इसमें क्षैतिज पेंच फीडिंग होनी चाहिए।
(४) एलएस और जीएक्स स्क्रू कन्वेयर के सामग्री आउटलेट के अंत में, पाउडर द्वारा अवरुद्ध होने से रोकने के लिए रिवर्स स्क्रू का १/२ से १ मोड़ स्थापित किया जाना चाहिए।
(५) स्क्रू कन्वेयर तीन भागों से बना होता है: स्क्रू बॉडी, इनलेट और आउटलेट और ड्राइविंग डिवाइस।
स्क्रू मशीन बॉडी एक हेड बेयरिंग, एक टेल बेयरिंग, एक सस्पेंशन बेयरिंग, एक स्क्रू, एक केसिंग, एक कवर प्लेट और एक बेस से बनी होती है।
ड्राइविंग डिवाइस एक मोटर, एक रेड्यूसर, एक कपलिंग और एक बेस से बना होता है।
पेंच कन्वेयर एक प्रकार की मशीनरी है जो संदेश देने के उद्देश्य को प्राप्त करने के लिए सर्पिल रोटेशन और पुश सामग्री को चलाने के लिए मोटर का उपयोग करती है।इसे क्षैतिज, तिरछे या लंबवत रूप से ले जाया जा सकता है, और इसमें सरल संरचना, छोटे पार-अनुभागीय क्षेत्र, अच्छी सीलिंग, सुविधाजनक संचालन, आसान रखरखाव और सुविधाजनक बंद परिवहन के फायदे हैं।स्क्रू कन्वेयर को दो प्रकारों में विभाजित किया जाता है, शाफ्ट स्क्रू कन्वेयर और शाफ्टलेस स्क्रू कन्वेयर संदेश के रूप में, और यू-आकार के स्क्रू कन्वेयर और ट्यूबलर स्क्रू कन्वेयर दिखने में।शाफ्ट स्क्रू कन्वेयर गैर-चिपचिपा शुष्क पाउडर सामग्री और छोटे कण सामग्री (उदाहरण के लिए: सीमेंट, फ्लाई ऐश, चूना, अनाज, आदि) के लिए उपयुक्त हैं, जबकि शाफ्टलेस स्क्रू कन्वेयर चिपचिपा और आसान-से-पवन सामग्री वाले कन्वेयर के लिए उपयुक्त हैं।(उदाहरण के लिए: कीचड़, बायोमास, कचरा, आदि) स्क्रू कन्वेयर का कार्य सिद्धांत यह है कि घूर्णन स्क्रू ब्लेड सामग्री को स्क्रू कन्वेयर द्वारा संप्रेषित करने के लिए धक्का देता है।स्क्रू कन्वेयर ब्लेड के साथ सामग्री को घूमने से रोकने वाला बल सामग्री का वजन ही होता है।सामग्री के लिए पेंच कन्वेयर आवरण का घर्षण प्रतिरोध।पेंच कन्वेयर के घूर्णन शाफ्ट पर वेल्डेड सर्पिल ब्लेड, ब्लेड की सतह में ठोस सतह, बेल्ट की सतह, ब्लेड की सतह और अन्य प्रकार की सामग्री के अनुसार संदेश दिया जाना है।पेंच कन्वेयर के पेंच शाफ्ट में सामग्री के साथ पेंच की अक्षीय प्रतिक्रिया बल देने के लिए सामग्री आंदोलन दिशा के अंत में एक जोर असर होता है।जब मशीन की लंबाई लंबी होती है, तो एक मध्यवर्ती निलंबन असर जोड़ा जाना चाहिए।
विशेषताएं और अनुप्रयोग
पेंच कन्वेयर में निम्नलिखित विशेषताएं हैं:
1) संरचना अपेक्षाकृत सरल है और लागत कम है।
2) विश्वसनीय काम, आसान रखरखाव और प्रबंधन।
3) कॉम्पैक्ट आकार, छोटे खंड आकार, और छोटे फर्श की जगह।बंदरगाहों में उतराई के संचालन के दौरान हैच और कैरिज से अंदर और बाहर निकलना आसान है।
4) सील परिवहन को महसूस किया जा सकता है, जो उड़ान, गर्म और मजबूत गंध सामग्री के परिवहन के लिए अनुकूल है, जो पर्यावरण प्रदूषण को कम कर सकता है और बंदरगाह श्रमिकों की कामकाजी परिस्थितियों में सुधार कर सकता है।
5) लोड और अनलोड करने में आसान।क्षैतिज पेंच कन्वेयर को संदेश लाइन पर किसी भी बिंदु पर लोड और अनलोड किया जा सकता है;ऊर्ध्वाधर पेंच कन्वेयर को उत्कृष्ट पुनः प्राप्त करने के प्रदर्शन के लिए अपेक्षाकृत पेंच-प्रकार के पुनः प्राप्त करने वाले उपकरण से लैस किया जा सकता है।
६) यह विपरीत दिशा में संप्रेषित कर सकता है, और यह एक ही समय में दो दिशाओं में, यानी केंद्र की ओर या केंद्र से दूर एक कन्वेयर सामग्री भी बना सकता है।
7) इकाई ऊर्जा खपत अपेक्षाकृत बड़ी है।
8) संदेश प्रक्रिया के दौरान सामग्री को कुचलना और पहना जाना आसान है, और सर्पिल ब्लेड और गर्त भी गंभीरता से पहने जाते हैं।
संरचनात्मक विशेषता
(1) स्क्रू कन्वेयर के सर्पिल ब्लेड में तीन प्रकार होते हैं: ठोस सर्पिल सतह प्रकार, बेल्ट सर्पिल सतह प्रकार और ब्लेड सर्पिल सतह प्रकार।ठोस सर्पिल सतह को s निर्माण विधि कहा जाता है।GX प्रकार की सर्पिल पिच ब्लेड के व्यास का 0.8 गुना है।एलएस टाइप स्क्रू कन्वेयर पाउडर और दानेदार सामग्री को संदेश देने के लिए उपयुक्त है।बेल्ट सर्पिल सतह को डी निर्माण विधि भी कहा जाता है, और इसकी सर्पिल पिच सर्पिल ब्लेड के व्यास के समान होती है, जो पाउडर और छोटी सामग्री को संदेश देने के लिए उपयुक्त होती है।ब्लेड प्रकार की सर्पिल सतह का कम उपयोग किया जाता है, और मुख्य रूप से उच्च चिपचिपाहट और संपीड़ित सामग्री को संदेश देने के लिए उपयोग किया जाता है।संदेश देने की प्रक्रिया के दौरान, एक ही समय में सरगर्मी और मिश्रण पूरा किया जाता है।सर्पिल पिच सर्पिल ब्लेड के व्यास का लगभग 1.2 गुना है।
(२) स्क्रू कन्वेयर के स्क्रू ब्लेड में दो रोटेशन दिशाएँ होती हैं, बाएँ हाथ और दाएँ हाथ।
(३) स्क्रू कन्वेयर के प्रकारों में क्षैतिज फिक्स्ड स्क्रू कन्वेयर और वर्टिकल स्क्रू कन्वेयर शामिल हैं।क्षैतिज स्थिर पेंच कन्वेयर सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है।कम दूरी में सामग्री उठाने के लिए ऊर्ध्वाधर पेंच कन्वेयर का उपयोग किया जाता है।संदेश देने की ऊंचाई आम तौर पर 8 मीटर से अधिक नहीं होती है।स्क्रू ब्लेड एक ठोस सतह प्रकार है।आवश्यक फीडिंग दबाव सुनिश्चित करने के लिए इसमें क्षैतिज पेंच फीडिंग होनी चाहिए।
(४) एलएस और जीएक्स स्क्रू कन्वेयर के सामग्री आउटलेट के अंत में, पाउडर द्वारा अवरुद्ध होने से रोकने के लिए रिवर्स स्क्रू का १/२ से १ मोड़ स्थापित किया जाना चाहिए।
(५) स्क्रू कन्वेयर तीन भागों से बना होता है: स्क्रू बॉडी, इनलेट और आउटलेट और ड्राइविंग डिवाइस।
स्क्रू मशीन बॉडी एक हेड बेयरिंग, एक टेल बेयरिंग, एक सस्पेंशन बेयरिंग, एक स्क्रू, एक केसिंग, एक कवर प्लेट और एक बेस से बनी होती है।
ड्राइविंग डिवाइस एक मोटर, एक रेड्यूसर, एक कपलिंग और एक बेस से बना होता है।
