चीन प्रभावी जल उपचार ठोस तरल अलग फ़िल्टर मशीन मैकेनिकल बार स्क्रीन
संक्षिप्त परिचय
यिक्सिंग में स्थित, जिआंगसू प्रांत, चीन का एक उन्नत और सुंदर शहर, लोंगडाई कं, लिमिटेड पेट्रोकेमिकल उद्योग का एक प्रसंस्करण उपकरण आपूर्तिकर्ता है जो पर्यावरण प्रसंस्करण और स्वतंत्र अनुसंधान और विकास, डिजाइन, सामान्य अनुबंध, पर्यावरण संरक्षण उपकरण निर्माण और प्रासंगिक को एकीकृत करता है। माल की आपूर्ति।
काम के सिद्धांत

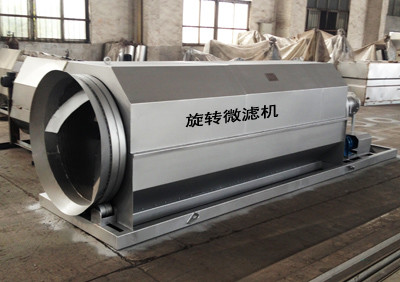

रोटरी ड्रम माइक्रो फिल्टर एक नए प्रकार का ठोस-तरल पृथक्करण उपकरण है, जो सीवेज में निलंबित ठोस (एसएस) को प्रभावी ढंग से कम कर सकता है।इसका कार्य सिद्धांत है: सीवेज खोखले ड्रम में बहता है, और गुरुत्वाकर्षण के कारण, यह फिल्टर के अंदरूनी हिस्से से बाहरी तरफ चला जाता है।बहिर्वाह, पानी में निलंबित ठोस स्टेनलेस स्टील फिल्टर के अंदर फंस गए हैं।घूर्णन ड्रम धीरे-धीरे घूमता है, और बैकवाशिंग पंप फिल्टर स्क्रीन को बैकवाश करने के लिए प्रवाह को खींचता है और फ़िल्टर करता है।फ्लशिंग पानी ड्रम के शीर्ष पर नोजल के माध्यम से फिल्टर को बाहर से फिल्टर के अंदर फ्लश करने के लिए गुजरता है।धुले हुए पार्टिकुलेट मैटर को बैकवाश वाटर कलेक्शन टैंक द्वारा एकत्र किया जाता है और सीवेज पाइप के माध्यम से उपकरण से छुट्टी दे दी जाती है।
| बार गैप (मिमी) | 0.25 | 0.5 | 0.75 | 1 | 1.5 | 2.5 | ड्रम दीया (मिमी) | ड्रम की लंबाई (मिमी) | पावर (किलोवाट) |
| प्रकार | हैंडलिंग क्षमता (आरआरपी/एच) | ||||||||
| ZL350X600 | 8 | 15 | 20 | 25 | 32 | 42 | 350 | 600 | 0.25 |
| ZL610X610 | 33 | 60 | ८१ | 100 | 130 | 170 | ६१० | ६१० | 0.55 |
| ZL610X1220 | 65 | १२० | १६२ | 200 | 260 | 340 | ६१० | १२२० | 0.75 |
| ZL610X1830 | 100 | 180 | 243 | ३०६ | 397 | 520 | ६१० | १८३० | 0.75 |
| ZL800X1830 | 175 | 315 | 436 | 535 | 695 | 912 | 800 | १८३० | १.१ |
उपकरण संरचना

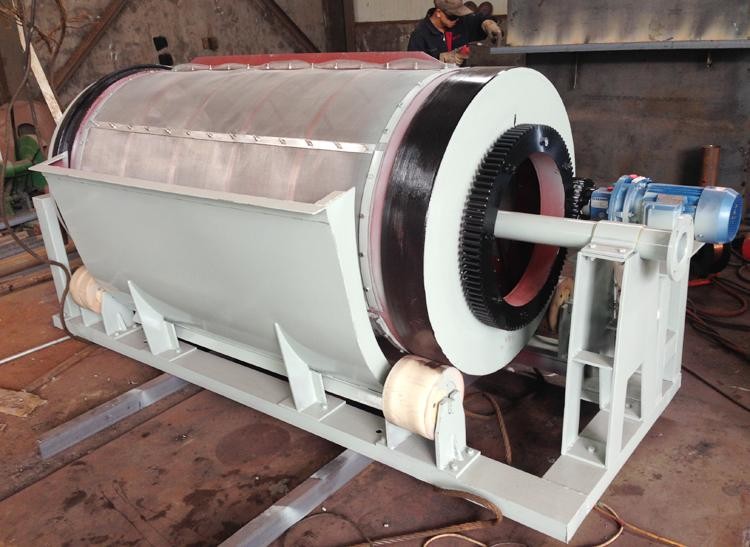

रोटरी ड्रम प्रकार माइक्रो फिल्टर, कृपया उपकरण के मुख्य भागों की संरचना के लिए सही तस्वीर देखें:
1. ड्राइव डिवाइस: यह ड्रम के रोटेशन के लिए शक्ति प्रदान करता है, डायरेक्ट ड्राइव को गोद लेता है, कोई इंटरमीडिएट ट्रांसमिशन जोड़ी नहीं है, और इसकी एक सरल और स्थिर संरचना है;
2. बॉक्स बॉडी: बॉक्स बॉडी एक अर्ध-बंद संरचना है और एक ड्रम वाहक है।अंदर पानी का प्रवेश क्षेत्र और स्थिर प्रवाह क्षेत्र है, ताकि ड्रम में पानी का प्रवाह स्थिर हो, और फ़िल्टरिंग प्रभाव में सुधार हो;

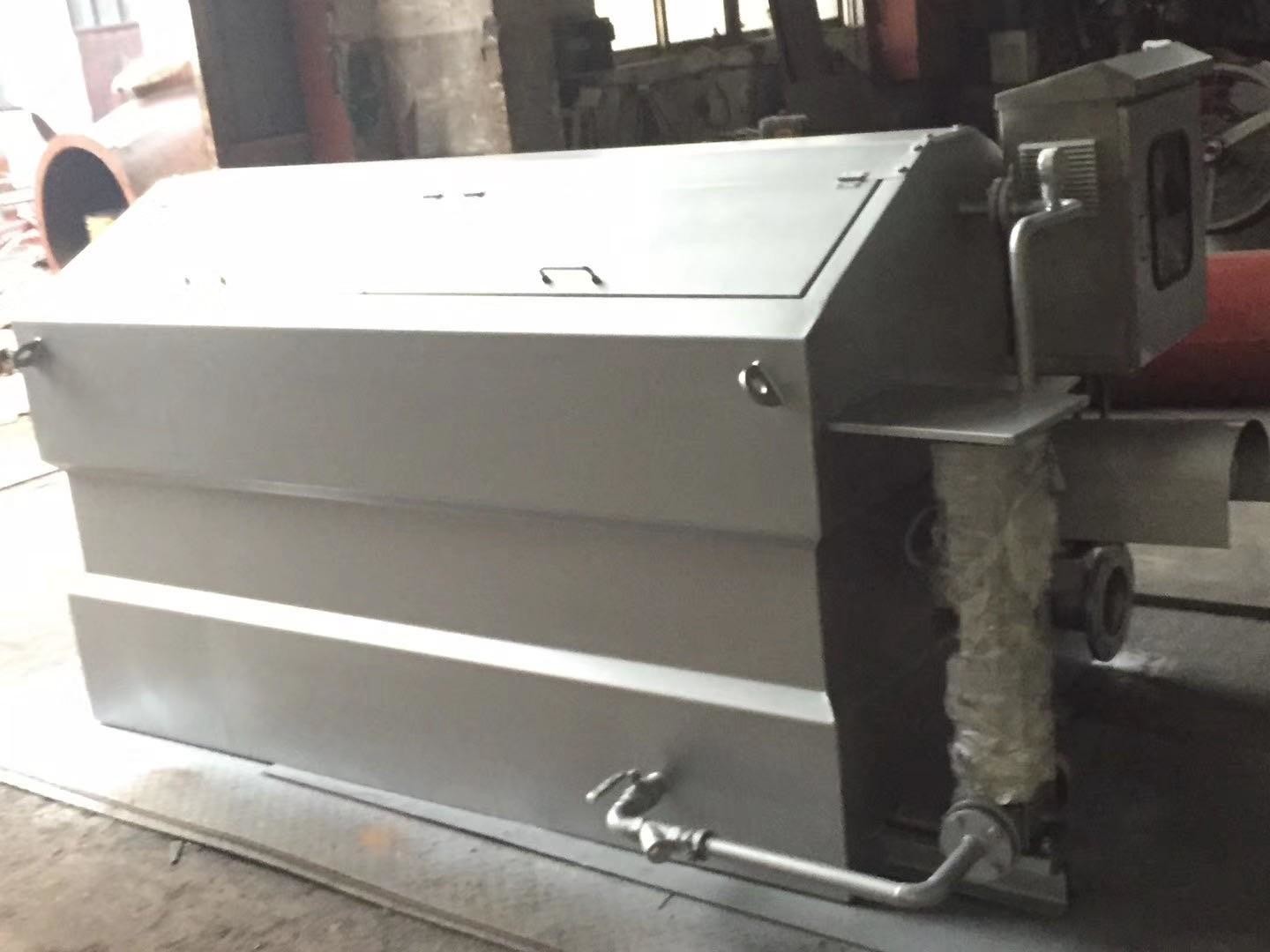

3. कवर: पूरी मशीन को एक बंद संरचना में रखें, प्रभावी रूप से पानी के छींटे से बचें, और ऑपरेटिंग रिंग में सुधार करें
क्षेत्र;
4. रोटरी ड्रम: यह एक माइक्रो-फिल्टर मेश कैरियर है, जिसका एक सिरा बंद है और दूसरा खुला ढांचा है।निस्यंद खुले सिरे से प्रवेश करता है और फिल्टर द्वारा छानने के बाद छोड़ दिया जाता है।बंद अंत ड्राइविंग डिवाइस से जुड़ा हुआ है;
5. फ्लशिंग डिवाइस: माइक्रो फिल्टर की सफाई और पुनर्जनन के लिए सुरक्षा प्रदान करने के लिए।यह उपकरण दो-तरफा सफाई जलमार्ग प्रदान करता है।जब छानने में निलंबित पदार्थ की सांद्रता अधिक होती है, तो फिल्टर के सफाई प्रभाव को सुनिश्चित करने के लिए दो-तरफा सफाई चालू की जा सकती है;
6. माइक्रो फिल्टर: यह घटक डिवाइस का मुख्य घटक है।इस भाग में महीन 316L स्टेनलेस स्टील की जाली विशेष प्रसंस्करण प्रौद्योगिकी द्वारा ऊपरी और निचले 316L स्टेनलेस स्टील के गोलाकार स्टील वायर क्रॉस-ग्रिड फ्रेम से जुड़ी होती है, और स्टेनलेस स्टील प्लेट फ्रेम में दबाया जाता है, ताकि फिल्टर स्क्रीन पर्याप्त निस्पंदन क्षेत्र की गारंटी दे और पर्याप्त ताकत।अन्य फिक्सिंग विधियों की तुलना में, इस प्रकार का गोलाकार स्टील वायर मेष फ्रेम अधिक चिकना होता है, और सीवेज में फिलामेंटस निलंबित पदार्थ को रोकने और खींचने की संभावना कम होती है, जो पूरी तरह से सीवेज उपचार प्रभाव की गारंटी देता है।फ़िल्टर स्क्रीन और ड्रम बॉडी का असेंबली डिज़ाइन सरल है, जिसे आसानी से अलग और स्थापित किया जा सकता है;
7. तरल स्तर का पता लगाना: यह उपकरण एक तरल स्तर का पता लगाने वाले उपकरण से लैस है, जो निम्न, मध्यम और उच्च जल स्तरों का पता लगा सकता है।इसे ड्राइव डिवाइस के निम्न, मध्यम और उच्च गति के संचालन को स्वचालित रूप से महसूस करने के लिए आवृत्ति कनवर्टर के साथ जोड़ा जा सकता है, जो फ़िल्टरिंग प्रभाव सुनिश्चित कर सकता है और उपकरण जीवन चक्र को बढ़ा सकता है।इसमें अल्ट्रा-लो वॉटर लेवल शटडाउन और अल्ट्रा-हाई वॉटर लेवल अलार्म फंक्शन भी हैं;
8. अवलोकन द्वार: चल अवलोकन द्वार दैनिक निरीक्षण, रखरखाव और ओवरहाल के लिए सुविधाजनक है, और उद्घाटन और समापन लचीला है;
9. सीवेज डिस्चार्ज टैंक: ड्रम पर संग्रह टैंक सीवेज टैंक में निस्पंदन द्वारा अवरोधित निलंबित पदार्थ को एकत्र कर सकता है।उसी समय, फिल्टर स्क्रीन और जाली से चिपके हुए महीन निलंबित पदार्थ को वाशिंग डिवाइस द्वारा धोया जाता है और सीवेज को भी सीवेज टैंक में एकत्र किया जाता है और सीवेज पाइप के माध्यम से छुट्टी दे दी जाती है, ताकि गंदगी अंदर जमा न हो उपकरण;
10. समर्थन उपकरण: ड्रम के सामान्य संचालन का समर्थन करने में भूमिका निभाते हैं।विशेष रखरखाव से मुक्त सामग्री से बना, स्नेहन और नियमित रखरखाव की कोई आवश्यकता नहीं है, लंबी सेवा जीवन और आसान जुदा और प्रतिस्थापन;
मुख्य विशेषताएं
1. उत्कृष्ट फ़िल्टर मीडिया प्रदर्शन।इस उपकरण के फिल्टर में प्रयुक्त फिल्टर माध्यम स्टेनलेस स्टील है।टर्नटेबल फिल्टर के फाइबर कपड़े और पॉलिएस्टर सामग्री की तुलना में, इसके कई फायदे हैं: अच्छी छिद्र एकरूपता, उच्च तन्यता ताकत, तेज फ़िल्टरिंग गति, लंबे समय तक चलने वाला स्थायित्व, ब्लॉक करना आसान नहीं है, और मजबूत संक्षारण प्रतिरोध।
2. फ़िल्टर को बदलने में आसान।अन्य फिल्टर को प्रभावित किए बिना स्वतंत्र जाल को स्वतंत्र रूप से हटाया जा सकता है।
3. मजबूत प्रभाव प्रतिरोध।जब इनलेट वॉटर एसएस 40mg/L1 से अधिक न हो तो उपकरण सामान्य रूप से काम कर सकते हैं।
4. फिल्टर लगातार चल सकता है।बैकवाशिंग और फ़िल्टरिंग एक दूसरे को प्रभावित नहीं करते हैं।
5. छोटे सिर का नुकसान।सिर का नुकसान 30 सेमी से कम है।
6. अच्छा उपचार प्रभाव।एफ्लुएंट क्वालिटी एसएस 10mg/L से कम है।
7. पूरी तरह से स्वचालित नियंत्रण चलाएँ।
8. छोटे पदचिह्न।एक ही उपचार पानी की मात्रा के मामले में, टीआर प्रकार के सूक्ष्म निस्पंदन उपकरण का क्षेत्र अन्य निस्पंदन प्रक्रिया उपकरणों की तुलना में बहुत छोटा है।
9. बैकवाशिंग में कम पानी की खपत होती है।फिल्टर स्क्रीन पर अशुद्धियों को जमा करना आसान नहीं है, और बैकवाश उच्च दबाव वाला पानी आसानी से अशुद्धियों को दूर कर सकता है।उपयोग किए गए पानी को फ़िल्टर किए गए पानी से लिया जाता है, और पानी की खपत उपचारित पानी की मात्रा का 0.3% है, जो कि अन्य समान फिल्टर के 3% -5% पानी की खपत से बहुत कम है।
10. कम परिचालन ऊर्जा खपत, अन्य समान फिल्टर के 1/4 से कम, प्रति टन पानी की परिचालन लागत 0.002 युआन है।
आवेदन
1. सीवेज ट्रीटमेंट प्लांट: एफ्लुएंट को लेवल बी से लेवल ए में अपग्रेड करने की स्टैंडर्ड अपग्रेडिंग प्रोजेक्ट
2. पुनः प्राप्त पानी का पुन: उपयोग: पानी के पुनर्चक्रण के उद्देश्य को प्राप्त करने के लिए इस उपकरण के माध्यम से अघुलनशील निलंबित कण पदार्थ को गहराई से फ़िल्टर करें;
3. औद्योगिक अपशिष्ट जल उपचार: विभिन्न प्रकार के उद्योगों की आवश्यकताओं के अनुसार, यह उपकरण प्रासंगिक पानी की गुणवत्ता को उद्यम के उपयोग के उद्देश्य को पूरा करने या प्रासंगिक पर्यावरण संरक्षण निर्वहन आवश्यकताओं को पूरा करने के लिए उपयोग किए जाने वाले पानी को अलग और फ़िल्टर कर सकता है।
पैकिंग और डिलिवरी
1. अंतरराष्ट्रीय निर्यात मानक के साथ 20 फीट, 40 फीट, 40 एचपी कंटेनर द्वारा पनरोक पैकिंग।इक्विपमेंट फिटिंग्स, इलेक्ट्रिक मोटर और पावर कैबिनेट को वुडन केस या आयरन बॉक्स में पैक किया जाएगा।अन्य उपकरण कलर-स्ट्राइप्स प्लास्टिक क्लॉथ द्वारा पैक किए जाएंगे।
2. पूरे संयंत्र मशीनरी का आकार सामान्य रूप से बड़ा है, इसलिए हम उन सभी को पैक करने के लिए वाटरप्रूफ कपड़े का उपयोग करेंगे।मोटर, गियर बॉक्स या अन्य आसानी से क्षतिग्रस्त भागों, हम उन्हें बॉक्स में डाल देंगे।हमारे पास एक पेशेवर शिपिंग विभाग है, वे आपके कंटेनर मात्रा को बचाने के लिए अपनी पूरी कोशिश करेंगे।
