चीन XLC भंवर-प्रकार ग्रिट चैंबर पंप सनशन सैंड सेपरेटर डेसैंडिंग उपकरण शहर के अपशिष्ट जल उपचार के लिए उपयोग किया जाता है
आवेदन
साइक्लोन ग्रिट चैंबर, डी-सैंडिंग के उद्देश्य को प्राप्त करने के लिए गाद और कार्बनिक पदार्थों को अलग करने के लिए हाइड्रोसाइक्लोन का उपयोग है।यह व्यापक रूप से जल उपचार परियोजनाओं में नगरपालिका सीवेज उपचार संयंत्रों, कारखानों, खनन उद्यमों और सार्वजनिक संस्थानों की पूर्व-उपचार प्रक्रिया में उपयोग किया जाता है।
| मॉडल संख्या/पैरामीटर | एक्सएलसी-1830 | एक्सएलसी-2130 | एक्सएलसी-2430 | एक्सएलसी-3050 | एक्सएलसी-3650 | एक्सएलसी-4870 | एक्सएलसी-5480 | एक्सएलसी-5800 | एक्सएलसी-6100 | ||
| पूल व्यास Φ (मिमी) | १८३० | २१३० | 2430 | ३०५० | 3650 | 4870 | 5480 | 5800 | ६१०० | ||
| हैंडलिंग क्षमता क्यू (एम 3／एच) | 180 | 360 | 720 | 1080 | 1980 | 3170 | 4750 | 6300 | 7200 | ||
| पैडब्लेड विभाजक | पैडलर व्यास Φ1 (मिमी) | 1000 | 1500 | ||||||||
|
प्ररित करनेवाला रोटेशन गति v (रोमिन) |
12~20 | ||||||||||
| मोटर की शक्ति एन (किलोवाट) | 0.75 | १.१ | 1.5 | ||||||||
|
ब्लोअर पंप |
वायु मात्रा Q1 (एम 3 मिनट) |
1.43 | 1.79 | 1.75 | 1.75 | 2.03 | 1.98 | 1.98 | 2.01 | 2.01 | |
| पवन दबाव P1 (Kpa) | 34.3 | 34.3 | 39.2 | 39.2 | 44.1 | 53.9 | 53.9 | 58.8 | 58.8 | ||
| काम की दर N1 (किलोवाट) | 1.5 | २.२ | 3.0 | 4.0 | |||||||
| प्रवाह की दर Q2 (एम 3 मिनट) | 25 | 30 | 40 | ||||||||
| लिफ्ट एच (एम) | 2~3 | ||||||||||
| पावर N2 (किलोवाट) | २.२ | 3.0 | 4.0 | ||||||||
|
स्थापना का आकार (डब्ल्यूडब्ल्यू) |
ए | १८३० | २१३० | 2430 | ३०५० | 3650 | 4870 | 5480 | 5800 | ६१०० | |
| ख | 1000 | 1500 | |||||||||
| सी | 305 | 380 | 450 | ६१० | 750 | 1000 | ११०० | १२०० | १२०० | ||
| घ | ६१० | 760 | 900 | १२०० | 1500 | 2000 | २२०० | २४०० | २४०० | ||
| इ | 300 | 400 | |||||||||
| एफ | 1400 | 1400 | १५५० | १५५० | १७०० | २२०० | २२०० | 2500 | 2500 | ||
| जी | 300 | 300 | 400 | 450 | 009 | 1000 | 1000 | 1300 | 1300 | ||
| 工 | 300 | 510 | ६१० | 760 | |||||||
| जे | 300 | 300 | 400 | 450 | 580 | 600 | 630 | 700 | 750 | ||
| क | 1000 | ||||||||||
| ली | ११०० | ११०० | ११५० | १३५० | १४५० | १८५० | १८५० | १९५० | १९५० | ||
| काम कर रहे पुल पी (केएन) का केंद्रीकृत भार | 30 | ||||||||||
| अधिकतम ऑपरेटिंग टोक़ एम (एनएम) | 009 | 850 | ११९५ | ||||||||
संरचना और कार्य सिद्धांत

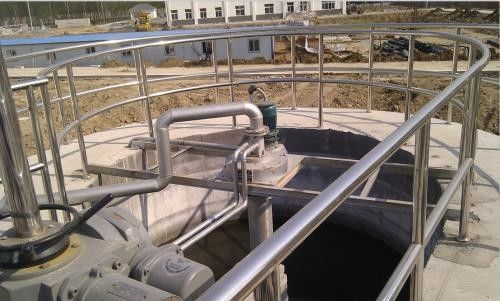

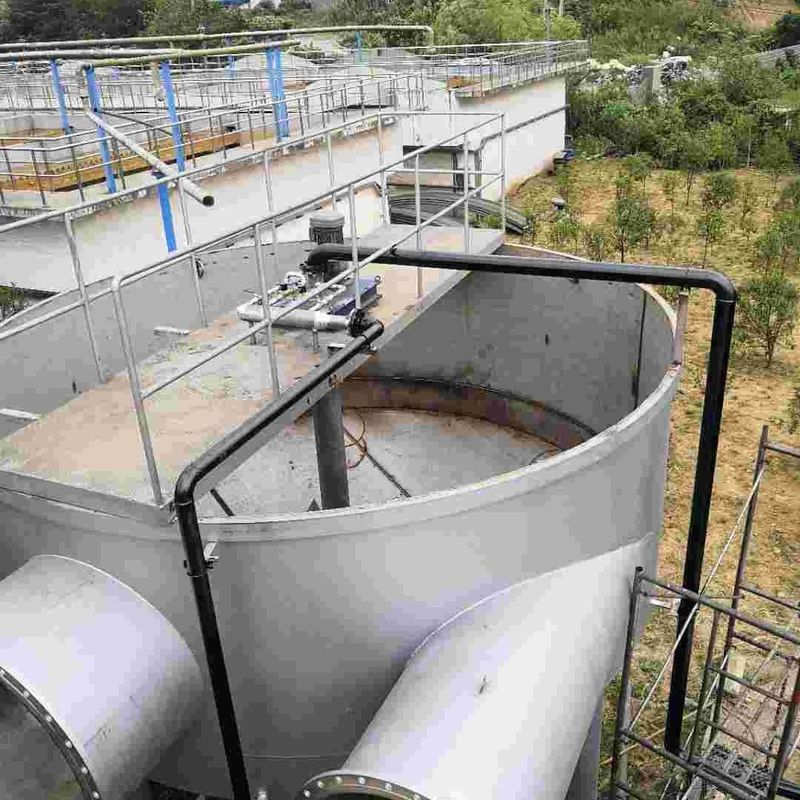

साइक्लोन ग्रिट चैंबर टैंक में पैडल सेपरेटर के साथ एक शंकु-तल वाले गोलाकार टैंक को गोद लेता है।टैंक से सीवेज का स्पर्शरेखा प्रवाह 270 से घुमाया जाता है। बाद में (शीर्ष दृश्य से दक्षिणावर्त), इसे एक शक्ति के रूप में इनलेट पानी की एक निश्चित प्रवाह दर का उपयोग करके, और आंतरिक रूप से स्पर्शरेखा के साथ निर्वहन चैनल से छुट्टी दे दी जाती है। घुमावदार प्रवाह बनाने के लिए गोलाकार ग्रिट कक्ष की दीवार।उसी समय, तरल को घुमाने और एक साथ प्रवाहित करने के लिए इसे ब्लेड से हिलाया जाता है।अक्षीय भंवर सीवेज में रेत कणों के अवसादन को तेज करता है और पानी में कार्बनिक पदार्थ और रेत कणों को प्रभावी ढंग से अलग करता है।साथ ही, यह इस सिद्धांत का भी उपयोग करता है कि जल प्रवाह क्रॉस सेक्शन केंद्र के जितना करीब होता है, जल प्रवाह की गति उतनी ही तेज़ होती है, और नीचे के जल प्रवाह की गति के सेंट्रिपेटल वृद्धि का उपयोग नीचे की रेत को व्यवस्थित करने के लिए किया जाता है। एक सर्पिल प्रक्षेपवक्र में केंद्र रेत बाल्टी।कार्बनिक पदार्थ पूल के केंद्र में ऊपर की ओर उठते हैं और बहिःस्राव प्रवाह के साथ छोड़े जाते हैं।नीचे की रेत को उठाने वाले उपकरण द्वारा उठाया जाता है और रेत-जल पृथक्करण के लिए रेत-जल विभाजक में प्रवेश करता है, और सीवेज बार स्क्रीन पर अच्छी तरह से लौट आता है।
मुख्य विशेषताएं
1. इस उपकरण का डी-सैंडिंग प्रभाव पानी की मात्रा में परिवर्तन से कम से कम प्रभावित होता है, और इसमें कॉम्पैक्ट संरचना, सुविधाजनक संचालन और रखरखाव, और लंबी सेवा जीवन होता है।

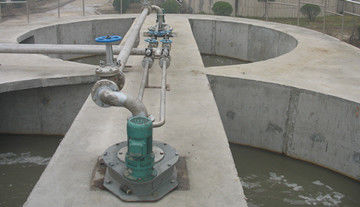

2. रेत उठाने के दो तरीके हैं: गैस लिफ्ट और पंप लिफ्ट।गैस लिफ्ट उपचार प्रभाव अपेक्षाकृत अच्छा है, और पंप लिफ्ट लागत अपेक्षाकृत कम है।
3. उपयोग प्रभाव अच्छा है, और 0.2 मिमी से ऊपर के कणों को हटाने की दर 85% से अधिक है।
4. प्रसंस्करण क्षमता क्यू <1080 एम 3 / एच के लिए, पूल बॉडी स्टील से बना हो सकती है, और क्यूएन 1080 एम 3 / एच आम तौर पर एक ठोस संरचना होती है।
5. सिस्टम रेत धोने और रेत निर्वहन के चक्र को स्वचालित रूप से नियंत्रित करने के लिए पीएलसी को गोद लेता है, जो संचालन में सुरक्षित और भरोसेमंद है।
6. उपकरण संचालित करना आसान है, और उपकरण के संचालन को सीधे स्थानीय / दूरस्थ रूप से नियंत्रित किया जा सकता है।
मुख्य पैरामीटर और स्थापना आकार चार्ट
रूपरेखा और स्थापना चार्ट
पैकिंग और डिलिवरी
1. अंतरराष्ट्रीय निर्यात मानक के साथ 20 फीट, 40 फीट, 40 एचपी कंटेनर द्वारा पनरोक पैकिंग।इक्विपमेंट फिटिंग्स, इलेक्ट्रिक मोटर और पावर कैबिनेट को वुडन केस या आयरन बॉक्स में पैक किया जाएगा।अन्य उपकरण कलर-स्ट्राइप्स प्लास्टिक क्लॉथ द्वारा पैक किए जाएंगे।
2. पूरे संयंत्र मशीनरी का आकार सामान्य रूप से बड़ा है, इसलिए हम उन सभी को पैक करने के लिए वाटरप्रूफ कपड़े का उपयोग करेंगे।मोटर, गियर बॉक्स या अन्य आसानी से क्षतिग्रस्त भागों, हम उन्हें बॉक्स में डाल देंगे।हमारे पास एक पेशेवर शिपिंग विभाग है, वे आपके कंटेनर मात्रा को बचाने के लिए अपनी पूरी कोशिश करेंगे।
हमारा चयन क्यों?
1. लोंगडाई से अधिक है 10 वर्ष अपशिष्ट जल और कीचड़ उपचार में अनुभव का।
2. हम परिचय देते हैं जर्मन प्रौद्योगिकी, इस प्रकार हमारा उत्पाद है बहुत अन्य चीनी निर्माताओं की तुलना में बेहतर है।
3. हम केवल सर्वश्रेष्ठ आपूर्तिकर्ता से सर्वोत्तम भागों का उपयोग करते हैं।
4. हमारे पास अपना आर एंड डी केंद्र और पूर्ण निर्माण प्रणाली है।
हमारे बारे में
यिक्सिंग में स्थित, जिआंगसू प्रांत, चीन का एक उन्नत और सुंदर शहर, लोंगडाई कं, लिमिटेड पेट्रोकेमिकल उद्योग का एक प्रसंस्करण उपकरण आपूर्तिकर्ता है जो पर्यावरण प्रसंस्करण और स्वतंत्र अनुसंधान और विकास, डिजाइन, सामान्य अनुबंध, पर्यावरण संरक्षण उपकरण निर्माण, और प्रासंगिक को एकीकृत करता है। माल की आपूर्ति।
मुख्य उत्पादों में मैकेनिकल बार स्क्रीन, एयर फ्लोटेशन डिवाइस, डोजिंग डिवाइस, मड स्क्रैपर, कूलिंग टॉवर, डिकैन्टर, केमिकल डीग्रीजिंग डिवाइस, हाइड्रोलिक स्क्रीन, सैंड वाटर सेपरेटर, फिल्टर, कन्वेयर, थिकनर, बायोलॉजिकल फिल्टर, सॉफ्ट वाटर, दफन सीवेज ट्रीटमेंट उपकरण शामिल हैं। , आदि।
सामान्य प्रश्न:
प्रश्न: क्या आप OEM सेवा प्रदान करते हैं?
ए: हाँ।हम कीचड़ डीवाटरिंग के लिए आपके अलग अनुरोध के अनुसार अनुकूलित डिजाइन कर सकते हैं।
प्रश्न: आपकी कंपनी की उत्पादन क्षमता के बारे में कैसे?
ए: हमारा कारखाना 15,000 वर्ग मीटर से अधिक क्षेत्र को कवर करता है और प्रति वर्ष 2000 सेट मशीनों का उत्पादन करता है।
प्रश्न: हम आप पर और आपकी कंपनी पर कैसे भरोसा कर सकते हैं?क्या यह आपका पहली बार लेनदेन है?
ए: ए: हमारी कंपनी के पास 20 से अधिक वर्षों का व्यावसायिक अनुभव है।हम चीन और विदेशों में 800 से अधिक ग्राहकों को सहयोग करते हैं।हम पूरी दुनिया में लगभग 60 देशों को निर्यात करते हैं।और हमारे पास 60 से अधिक पेटेंट, सीई, आईएसओ 9 001, एसजीएस प्रमाण पत्र हैं।
प्रश्न: क्या आप बिक्री के बाद सेवा प्रदान करते हैं?
ए: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, स्पेयर पार्ट्स, फील्ड रखरखाव मरम्मत सेवा
प्रश्न: आपकी वारंटी कब तक है?
ए: माल के आगमन के 2 साल बाद।इस अवधि के दौरान, जब तक यह मानव निर्मित क्षति नहीं है, हम क्षतिग्रस्त भागों को निःशुल्क भेजते हैं।
