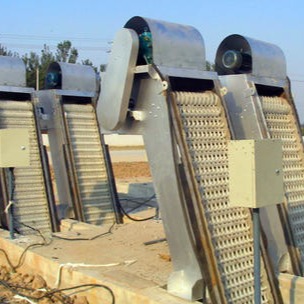

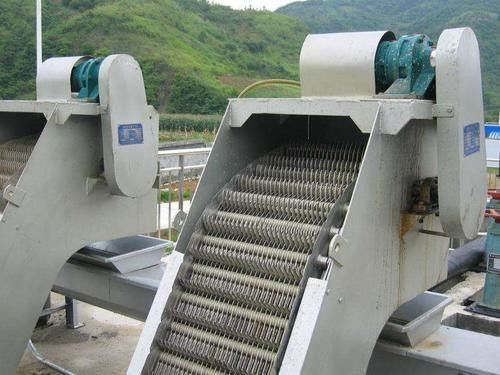

कोई शोर यांत्रिक मोटे बार स्क्रीन प्रवाह दर अपशिष्ट जल उपचार में उच्च विभाजक दक्षता बार स्क्रीन
ध्यान:
आपकी आवश्यकता के अनुसार सभी प्रकार के उपकरणों को अनुकूलित किया जा सकता है।कृपया बेझिझक अपने मापदंडों, प्रवाह चार्ट या अन्य मांगों को बताएं।ईमेल या ऑनलाइन चैट द्वारा 12 घंटे में त्वरित उत्तर दिया जाएगा।
मापदंडों
|
पैरामीटर प्रकार |
एसएल-4000 | एसएल-4500 | एसएल-5000 |
| उपकरण चौड़ाई एक्स (मिमी) | 4000 | 4500 | 5000 |
| चैनल चौड़ाई (मिमी) | एक्स+100 | एक्स+100 | एक्स+100 |
| बार चौड़ाई (मिमी) | एक्स-140 | एक्स-140 | एक्स-140 |
| बार्स की जगह (मिमी) | 40-150 | 40-150 | 40-150 |
| स्थापना कोण | 70-80 | 70-80 | 70-80 |
| गति (एम / मिनट) | 3 | 3 | 3 |
| मोटर पावर (किलोवाट) | 2.2-3.0 | 2.2-3.0 | 3.0-4.0 |
आवेदन
फाइन बार स्क्रीन कुछ रैंकिंग के अनुसार चेन शाफ्ट से सुसज्जित है, जो एक संलग्न परिसंचारी दांतेदार हैरो सतह का निर्माण करेगी। पूरी दांतेदार हैरो सतह संचालित श्रृंखला द्वारा संचालित ऊपर से नीचे तक परिसंचारी व्यायाम करती है। ठोस निलंबित पदार्थ को इंटरसेप्ट किया गया दांतेदार हैरो को प्लेटफॉर्म तक उठाया जाएगा, और ब्रश को घुमाकर साफ किया जाएगा। तब पानी पंप की रक्षा करने और बाद के काम के बोझ को कम करने का लक्ष्य पूरा हो जाएगा।
संरचना और कार्य सिद्धांत
उपकरण एक बैक-डाउन प्रकार और एक रोटरी चेन प्रकार को अपनाता है।वाटर ग्रिड की सतह दांतेदार रेक प्लेट और एक निश्चित बार से बनी होती है।जब सीवेज बहता है, तो बार स्पेस से बड़ा मलबा इंटरसेप्ट किया जाता है, और दांतेदार रेक प्लेट के रेक दांत बार के गैप में घुस जाते हैं।जब ड्राइविंग डिवाइस एक रोटरी मूवमेंट करने के लिए ट्रैक्शन चेन को चलाता है, तो रेक दांत ग्रिड की सतह पर फंसे मलबे को नीचे से ऊपर तक स्लैग आउटलेट में लाते हैं।जब रेक दांत ऊपर से नीचे की ओर घूमते हैं, तो मलबा गुरुत्वाकर्षण पर निर्भर करता है कि वह अपने आप आगे बढ़े और डिस्चार्ज पोर्ट से कन्वेयर में गिरे, और फिर परिवहन या आगे संसाधित किया जाए।
मुख्य विशेषताएं
1. ड्राइविंग डिवाइस सीधे साइक्लोइडल पिन व्हील या हेलिकल गियर रिड्यूसर मोटर द्वारा संचालित होता है, जिसमें कम शोर, कॉम्पैक्ट संरचना और स्थिर संचालन की विशेषताएं होती हैं;
2. रेक दांत तिरछे टिप प्रकार के होते हैं और क्षैतिज अक्ष के साथ एक पूरे में वेल्डेड होते हैं, जो बड़े कचरे और हर तरह की चीज़ें उठा सकते हैं;
3. रैक एक अभिन्न फ्रेम संरचना है, जिसमें मजबूत कठोरता, आसान स्थापना और कम दैनिक रखरखाव कार्य है;
4. उपकरण संचालित करना आसान है, और उपकरण के संचालन को स्थानीय / दूरस्थ रूप से सीधे नियंत्रित किया जा सकता है;
5. आकस्मिक अधिभार को रोकने के लिए, यह उपकरण संचालन को सुरक्षित और विश्वसनीय बनाने के लिए यांत्रिक कतरनी पिन और ओवरकुरेंट की दोहरी सुरक्षा से लैस है;
6. नीचे की तरफ सेकेंडरी ग्रिल लगाई गई है।जब दांतेदार रेक मुख्य ग्रिल के पीछे से सामने की ओर मुड़ता है, तो पानी के प्रवाह को शॉर्ट-सर्किटिंग और तैरते मलबे में बहने से रोकने के लिए सेकेंडरी ग्रिल स्वचालित रूप से मुख्य ग्रिल से जुड़ा होता है।
|
मापदंडों प्रकार |
एसएल-2500 | एसएल-3000 | एसएल-3500 | एसएल-4000 | ||
| उत्पत्ति जल गहराई (एम) | 3.0 | |||||
| पानी की गति (एम / एस) | 1.0 | |||||
| अंतरिक्ष (मिमी) | 40 | जल प्रवाह (एम³ / एस) | 5.66 | 6.87 | 8.06 | 8.26 |
| 50 | 5.88 | 7.11 | 8.4 | 9.6 | ||
| 60 | 6.0 | 7.35 | 8.65 | 9.93 | ||
| 70 | 6.24 | 7.5 | 8.80 | 10.14 | ||
| 80 | 6.3 | 7.62 | 8.97 | 10.29 | ||
| 90 | 6.36 | 7.71 | 9.06 | 10.41 | ||
| 100 | 6.45 | 7.8 | 9.15 | 10.53 | ||
| 110 | 6.48 | 7.86 | 9.24 | 10.62 | ||
| १२० | 6.54 | 7.92 | 9.3 | 10.68 | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | ||
| 140 | 6.6 | 8.01 | 9.39 | 10.8 | ||
| १५० | 6.63 | 8.04 | 9.45 | 10.86 | ||
रूपरेखा और स्थापना चार्ट
1. मोटर माउंट 2. टूथ रेक 3. रैक 4. बॉटम ट्रैश रैक 5. गाइड डिवाइस 6. ड्राइविंग डिवाइस 7. स्लैग बैफल 8. बार स्क्रीन
