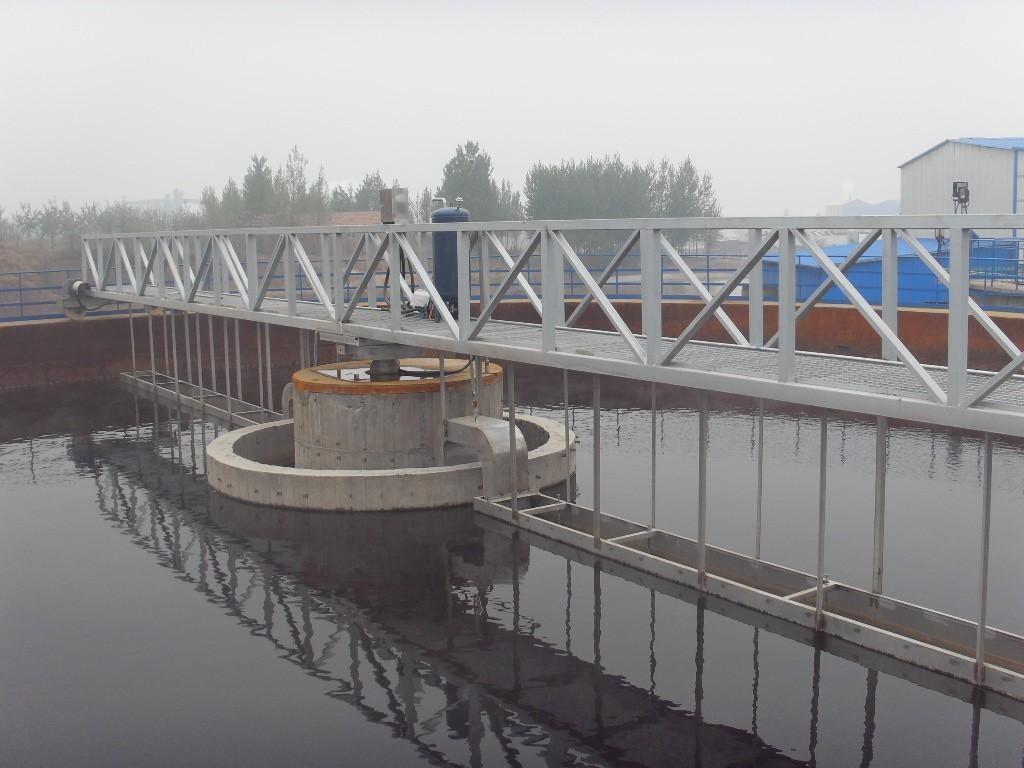

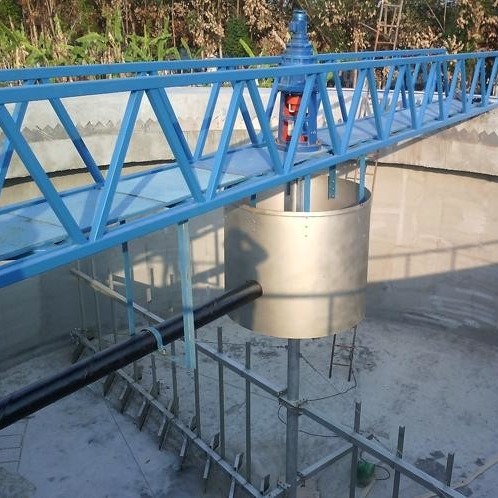

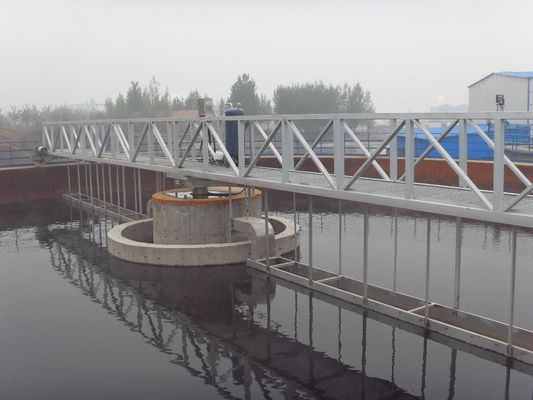

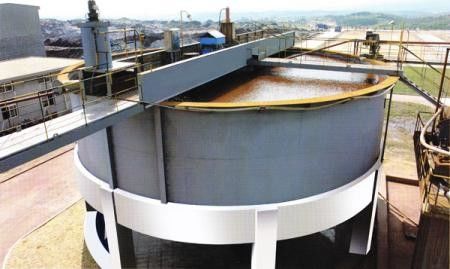

सुरक्षित और आसान ऑपरेशन मड स्क्रैपर सिस्टम ग्रेविटी थिकिंग टैंक बड़े सीवेज ट्रीटमेंट प्लांट में इस्तेमाल किया जाता है
ग्राहकों के लिए:
आपकी आवश्यकता के अनुसार सभी प्रकार के उपकरणों को अनुकूलित किया जा सकता है।कृपया बेझिझक पैरामीटर, फ्लो चार्ट या अन्य मांगें बताएं।ईमेल या ऑनलाइन चैट द्वारा 12 घंटे में त्वरित उत्तर दिया जाएगा।
संरचना और कार्य सिद्धांत
कीचड़ को गाढ़ा करने वाले टैंक के नियंत्रण में प्रवेश करने वाले कीचड़ की मात्रा और डिस्चार्ज किए गए केंद्रित कीचड़ की मात्रा का नियंत्रण शामिल है।सामान्य परिस्थितियों में, मोटा होना टैंक से पहले कोई कीचड़ भंडारण टैंक नहीं होता है, जिससे कि सीवेज उपचार प्रणाली से निकलने वाला कीचड़ सीधे मोटा होना टैंक में प्रवेश कर जाता है।इसलिए, मोटा होना टैंक का नियंत्रण मुख्य रूप से केंद्रित कीचड़ के निर्वहन के नियंत्रण को संदर्भित करता है।केंद्रित कीचड़ निर्वहन के नियंत्रण विधियों में मुख्य रूप से शामिल हैं:
(१) मड पंप के स्टार्ट और स्टॉप को नियंत्रित करने के लिए टाइमर का उपयोग करें;
(२) एक निश्चित मात्रा में केंद्रित कीचड़ के दैनिक निर्वहन को नियंत्रित करने के लिए टाइमर और प्रीसेट काउंटर का उपयोग करें;
(३) कीचड़ पंप की शुरुआत को नियंत्रित करने के लिए एक टाइमर का उपयोग करें, और एक कीचड़ एकाग्रता मीटर का उपयोग यह पता लगाने के लिए करें कि कीचड़ की एकाग्रता एक निश्चित सेट एकाग्रता में कब गिरती है और पंप को रोक देती है;
(४) पंप की शुरुआत को नियंत्रित करने के लिए एक टाइमर का उपयोग करें, और एक निश्चित मात्रा में ठोस पदार्थ (शुष्क कीचड़ द्रव्यमान के संदर्भ में) पंप के स्टॉप को नियंत्रित करने के लिए एक कीचड़ एकाग्रता मीटर, एक प्रवाह मीटर और एक प्रीसेट काउंटर का उपयोग करें। हर बार छुट्टी दे दी जाती है
विवरण
कीचड़ को गाढ़ा करने के लिए उपयोग की जाने वाली संरचनाएं।आम तौर पर, यह एक लंबवत प्रवाह या रेडियल प्रवाह आकार को गोद लेता है।इसे आंतरायिक संचालन और निरंतर संचालन में विभाजित किया जा सकता है।पूर्व का उपयोग मुख्य रूप से छोटे सीवेज उपचार संयंत्रों या औद्योगिक उद्यमों के सीवेज उपचार संयंत्रों में किया जाता है, और बाद वाले का उपयोग बड़े और मध्यम सीवेज उपचार संयंत्रों में किया जाता है।निरंतर गुरुत्वाकर्षण मोटा होना टैंक का रूप रेडियल प्रवाह अवसादन टैंक के समान है।इसे तीन प्रकारों में विभाजित किया जा सकता है: खुरचनी और कीचड़ मिश्रण उपकरण, खुरचनी के बिना, और बहु-परत रोगन (स्क्रैपर के साथ)।
मापदंडों
| मॉडल संख्या / पैरामीटर | ZCX-25 | ZCX-30 | जेडसीएक्स-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| पूल व्यास Φ (एम) | 25 30 35 40 45 50 | ||||||
| दीप पूल गहराई एच (एम) | 4.0～5.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | ||||||
| पूल के किनारे पानी की गहराई H1(m) | 3.5～5.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | ||||||
| बाहरी किनारे की रेखा की गति V (m／min) | 2.0~3.0 | ||||||
| मोटर की शक्ति एन (किलोवाट) | 0.5 | 0.55 | 0.75 | १.१ | १.१ | १.१ | |
| स्थापना आकार (मिमी) | ख | 1000~1200 | |||||
| 1 | 009 | 600 | 800 | 900 | 1000 | १२०० | |
| 2 | 006 | 900 | ११०० | १२०० | १३०० | 1500 | |
| 3 | 1500 | 1500 | १७०० | १९०० | 2000 | 2300 | |
| बी 1 | उपयोगकर्ता की आवश्यकताओं के अनुसार | ||||||
| एच3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | ||||||
| ली | उपयोगकर्ता की आवश्यकताओं के अनुसार | ||||||
| सेंट्रल कॉलम प्लेटफॉर्म P1(KN) का वर्टिकल लोड | 65 | 70 | 90 | 98 | १२० | १५५ | |
| वर्किंग ब्रिज P2 (KN) का भार | 6.5 | 7.2 | 9.5 | 10.0 | 13.5 | 17 | |
| अधिकतम ऑपरेटिंग टोक़ एम (एनएम) | 140 | 168 | २६८ | 448 | 505 | 560 | |
मुख्य विशेषताएं
1. अवसादन टैंक के चारों ओर इनलेट और आउटलेट ट्रफ को साइड-सेक्शन के साथ डिज़ाइन किया गया है ताकि अवसादन टैंक के चारों ओर समान जल वितरण और बहिर्वाह सुनिश्चित किया जा सके।
2. ड्राइविंग डिवाइस आउटपुट टॉर्क और गति सुनिश्चित करने के लिए एक पेचदार गियर रिड्यूसर और एक वर्म गियर रिड्यूसर के संयोजन को अपनाता है, और ट्रांसमिशन प्रभाव अधिक होता है;रेड्यूसर अत्यधिक टॉर्क प्रोटेक्शन डिवाइस से लैस है, जो ऑपरेशन में सुरक्षित और विश्वसनीय है।
3. जब 40m, एक तरफा पुआल का उपयोग किया जाता है, और यदि φ>40m, तो दो तरफा पुआल का उपयोग किया जाता है।
4. कीचड़ चूषण पाइप कीचड़ के निर्वहन के लिए एक क्षैतिज छिद्रित पाइप का उपयोग करता है, जो टैंक में घनत्व के प्रवाह में हस्तक्षेप नहीं करता है और पानी की स्थिरता सुनिश्चित करता है।
5. शंकु के आकार के कीचड़ चूषण पाइप पर कीचड़ चूषण विशिष्ट रूप से डिजाइन किया गया है और पूरे तालाब के तल पर संतुलित कीचड़ चूषण सुनिश्चित करने के लिए, अंदर से बाहर, छोटे से बड़े तक, चर छेद पिच को गोद लेता है, कीचड़ चूषण एकाग्रता में वृद्धि, और कीचड़ बैकफ्लो पावर बचाओ।
6. स्किमिंग के दो तरीके हैं: प्लेट स्किमिंग और ट्यूब स्किमिंग (पहले का पारंपरिक रूप से उपयोग किया जाता है)।
7. उपकरण संचालित करना आसान है, और उपकरण के संचालन को सीधे स्थानीय / दूरस्थ रूप से नियंत्रित किया जा सकता है।
रूपरेखा और स्थापना चार्ट
एंड बीम ड्राइव डिवाइस 2. सिंक क्लीनिंग ब्रश 3. स्लैग हॉपर 4. मड कलेक्शन टैंक 5. स्टेबिलाइज़िंग फ्लो सिलेंडर 6. सेंट्रल मड टैंक 7. सेंट्रल सपोर्ट 8. पावर कलेक्टर 9. सक्शन और मड कलेक्टर 10. मड सक्शन पाइप 11. वर्किंग ब्रिज 12. स्लैग स्क्रैपिंग रेक 13. मैल बैफल 14. वाटर आउटलेट वियर प्लेट 15. स्लैग स्किमर प्लेट
पैकिंग और डिलिवरी
1. अंतरराष्ट्रीय निर्यात मानक के साथ 20 फीट, 40 फीट, 40 एचपी कंटेनर द्वारा पनरोक पैकिंग।उपकरण फिटिंग, इलेक्ट्रिक मोटर और पावर कैबिनेट लकड़ी के केस या आयरन बॉक्स में पैक किया जाएगा।अन्य उपकरण कलर-स्ट्राइप्स प्लास्टिक क्लॉथ द्वारा पैक किए जाएंगे।
2. पूरे संयंत्र मशीनरी का आकार सामान्य रूप से बड़ा है, इसलिए हम उन सभी को पैक करने के लिए वाटरप्रूफ कपड़े का उपयोग करेंगे।मोटर, गियर बॉक्स या अन्य आसानी से क्षतिग्रस्त भागों, हम उन्हें बॉक्स में डाल देंगे।हमारे पास एक पेशेवर शिपिंग विभाग है, वे आपके कंटेनर मात्रा को बचाने के लिए अपनी पूरी कोशिश करेंगे।
