कार्बन स्टील कीचड़ पेंच कन्वेयर शुष्क पाउडर औद्योगिक सर्पिल संदेश उपकरण निर्माता:
स्क्रू कन्वेयर तीन भागों से बना है: स्क्रू मशीन बॉडी, सामग्री इनलेट और आउटलेट और ड्राइव डिवाइस।
स्क्रू मशीन बॉडी: हेड बेयरिंग, टेल बेयरिंग, सस्पेंशन बेयरिंग, स्क्रू, केसिंग, कवर प्लेट और बेस से बना है।
ड्राइविंग डिवाइस: मोटर, रेड्यूसर, कपलिंग और बेस से बना।
काम करने का सिद्धांत
जब सर्पिल शाफ्ट घूमता है, सामग्री के गुरुत्वाकर्षण और सामग्री और टैंक की दीवार के बीच घर्षण के कारण, सामग्री को केवल कन्वेयर के साथ धकेला जा सकता है।
खांचे का निचला भाग आगे बढ़ता है।मध्य असर में सामग्री की गति आगे बढ़ने वाली सामग्री के जोर पर निर्भर करती है।सर्पिल शाफ्ट को अनुकूल तनाव की स्थिति में रखने के लिए, ड्राइव डिवाइस और डिस्चार्ज पोर्ट को आम तौर पर कन्वेयर के एक ही छोर पर रखा जाता है, जबकि फीड पोर्ट को दूसरे छोर की पूंछ के पास जहां तक संभव हो रखा जाता है।
उत्पाद की विशेषताएँ
1. सरल संरचना और कम लागत।
2. विश्वसनीय कार्य, सरल रखरखाव और प्रबंधन।
3. कॉम्पैक्ट आकार, छोटे खंड आकार और छोटे फर्श क्षेत्र।
4. यह सीलबंद परिवहन का एहसास कर सकता है, जो उड़ने में आसान, गर्म और तेज गंध वाली सामग्री के परिवहन के लिए अनुकूल है, पर्यावरण के प्रदूषण को कम करता है, और श्रमिकों की कामकाजी परिस्थितियों में सुधार करता है।
5. सुविधाजनक लोडिंग और अनलोडिंग।क्षैतिज पेंच कन्वेयर को इसकी संदेश लाइन पर किसी भी बिंदु पर लोड और अनलोड किया जा सकता है।
पेचदार ब्लेड विवरण
1. स्क्रू कन्वेयर के तीन प्रकार के सर्पिल ब्लेड हैं: ठोस सर्पिल, बेल्ट सर्पिल और ब्लेड सर्पिल।ठोस सर्पिल सतह को s विधि कहा जाता है, और इसकी सर्पिल पिच GX ब्लेड के व्यास का 0.8 गुना है।एलएस टाइप स्क्रू कन्वेयर पाउडर और दानेदार सामग्री को संदेश देने के लिए उपयुक्त है।बेल्ट प्रकार की सर्पिल सतह को डी विधि भी कहा जाता है।इसकी सर्पिल पिच सर्पिल ब्लेड के व्यास के समान है।यह ख़स्ता और सामग्री के छोटे टुकड़ों को संप्रेषित करने के लिए उपयुक्त है।ब्लेड प्रकार की सर्पिल सतह का उपयोग शायद ही कभी किया जाता है, और इसका उपयोग मुख्य रूप से उच्च चिपचिपाहट और संपीड़ितता के साथ सामग्री के परिवहन के लिए किया जाता है।परिवहन की प्रक्रिया में, मिश्रण और अन्य प्रक्रियाएं एक ही समय में पूरी होती हैं, और सर्पिल पिच सर्पिल ब्लेड के व्यास का लगभग 1.2 गुना है।
2. स्क्रू कन्वेयर के सर्पिल ब्लेड में बाएँ और दाएँ घुमाव होते हैं।
मॉडल वर्णन
स्क्रू कन्वेयर के प्रकारों में क्षैतिज फिक्स्ड स्क्रू कन्वेयर और वर्टिकल स्क्रू कन्वेयर शामिल हैं।क्षैतिज निश्चित पेंच कन्वेयर सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है।कम दूरी में सामग्री उठाने के लिए ऊर्ध्वाधर पेंच कन्वेयर का उपयोग किया जाता है।संदेश देने की ऊंचाई आमतौर पर 8 मीटर से अधिक नहीं होती है।सर्पिल ब्लेड ठोस सतह प्रकार है।आवश्यक फीडिंग दबाव सुनिश्चित करने के लिए इसमें क्षैतिज पेंच फीडिंग होनी चाहिए।
पैरामीटर
| मापदंडों | सर्पिल नाममात्र व्यास (मिमी) सर्पिल व्यास (मिमी) |
टाइप | एलएस-200W | एलएस-250W | एलएस-300W | एलएस-350W | एलएस-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| क्षमता | स्थापना कोण | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| सर्पिल गति एन (आर / मिनट) | 12 से 16 | ||||||
| मोटर एन (किलोवाट) | 0.75-5.5 (एल और कोण के अनुसार) | ||||||
| स्थापना आकार (मिमी) | ए | 0+40 | |||||
| बी | 0 + 110 | ||||||
| द्वि | संबंधित उपकरणों के साथ मिलान | ||||||
| ली | उपयोगकर्ता की आवश्यकताओं के अनुसार | ||||||
| ली | संबंधित उपकरणों के साथ मिलान | ||||||
| l_2 | (एल-1000)/2- (एल-71000)/3 | ||||||
| एल3 | 250 | 250 | 300 | 350 | 400 | ||
| एच | संबंधित उपकरणों के साथ मिलान | ||||||
| नमस्ते | 140 | 165 | 188 | 210 | 240 | ||
| एच 2 | एच 150 | ||||||
| एच3 | संबंधित उपकरणों के साथ मिलान | ||||||

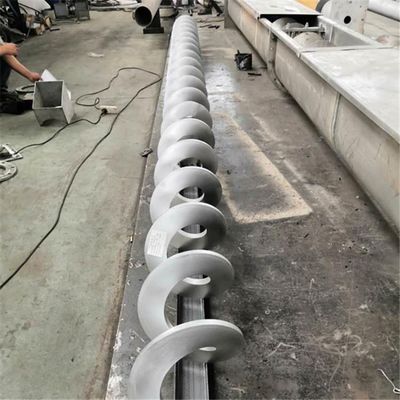

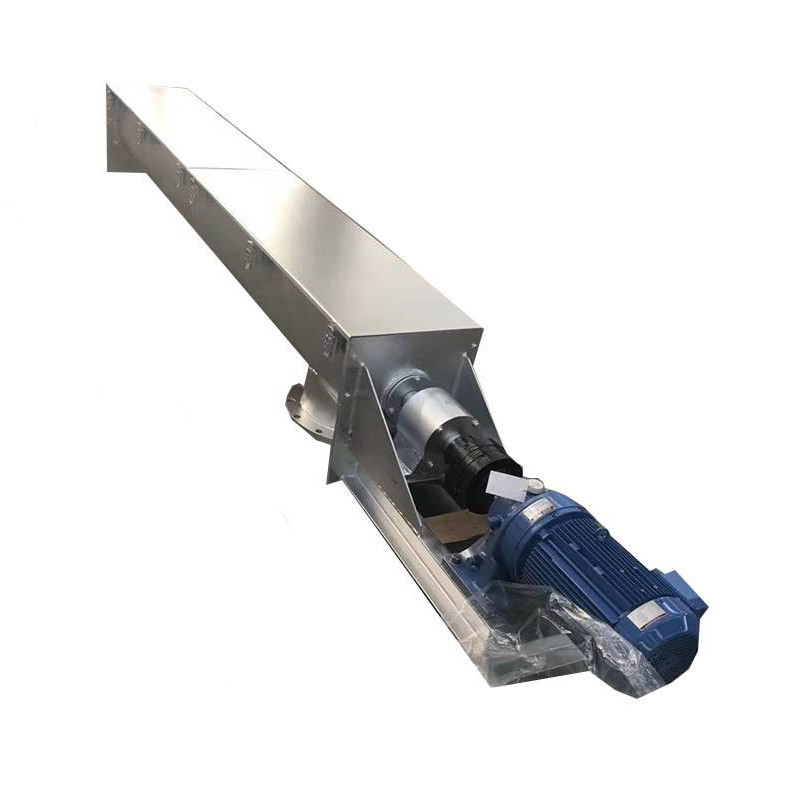

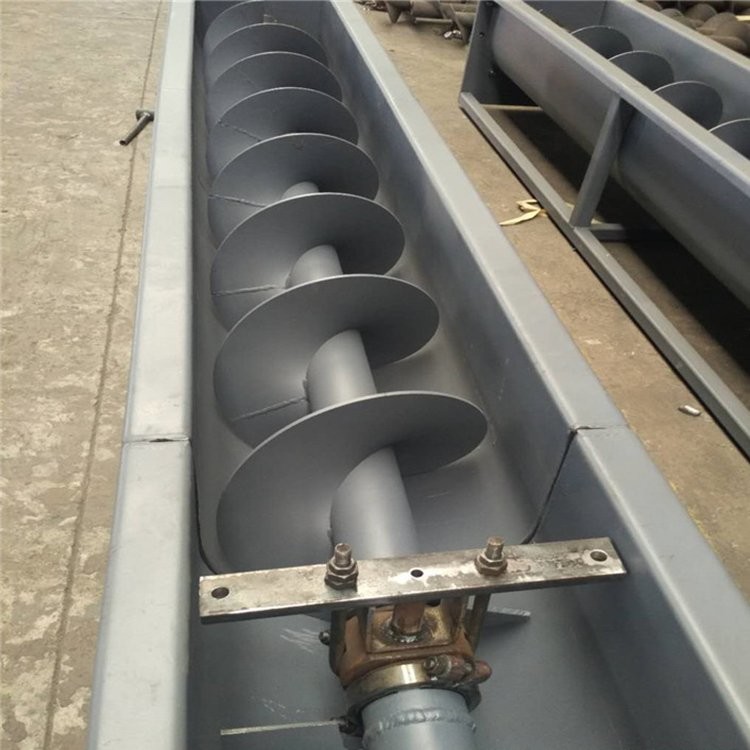

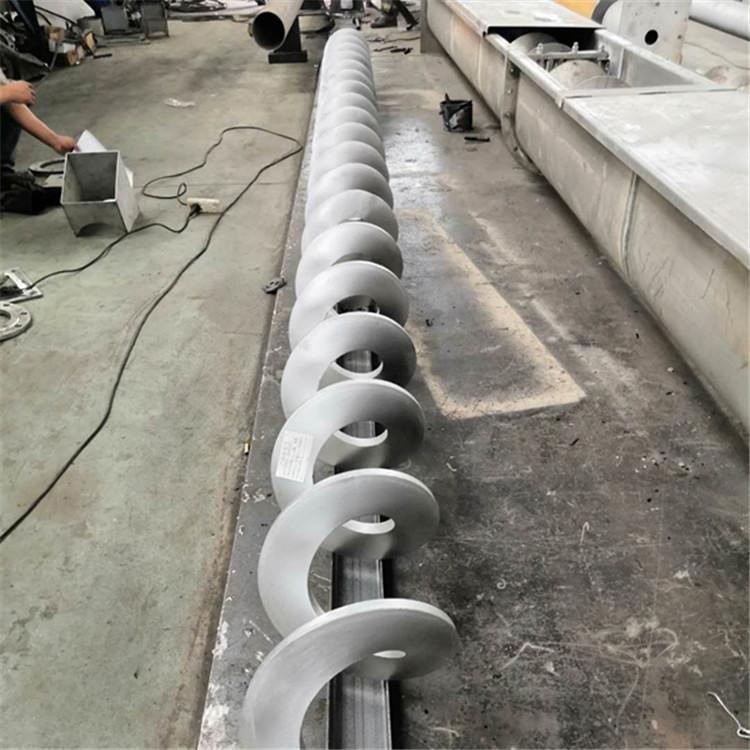

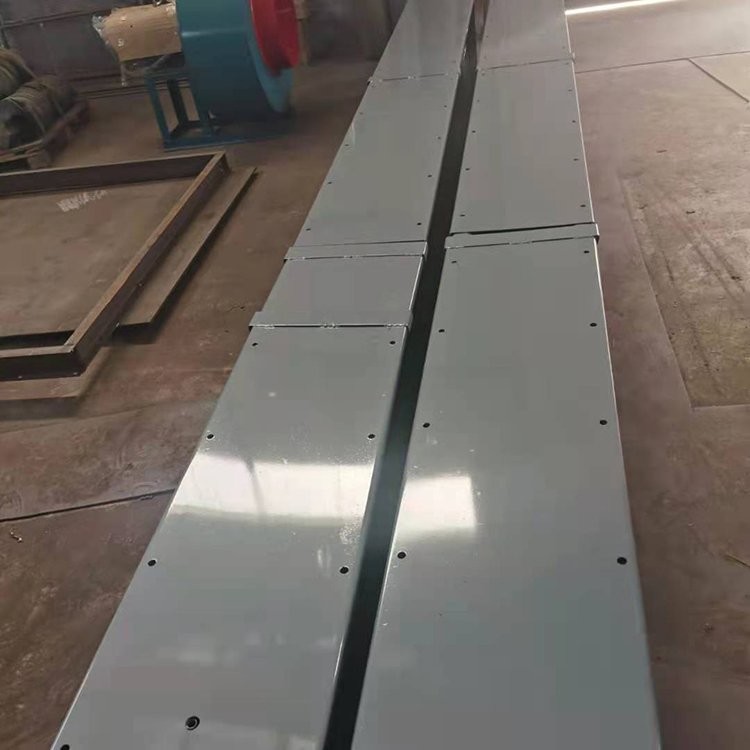

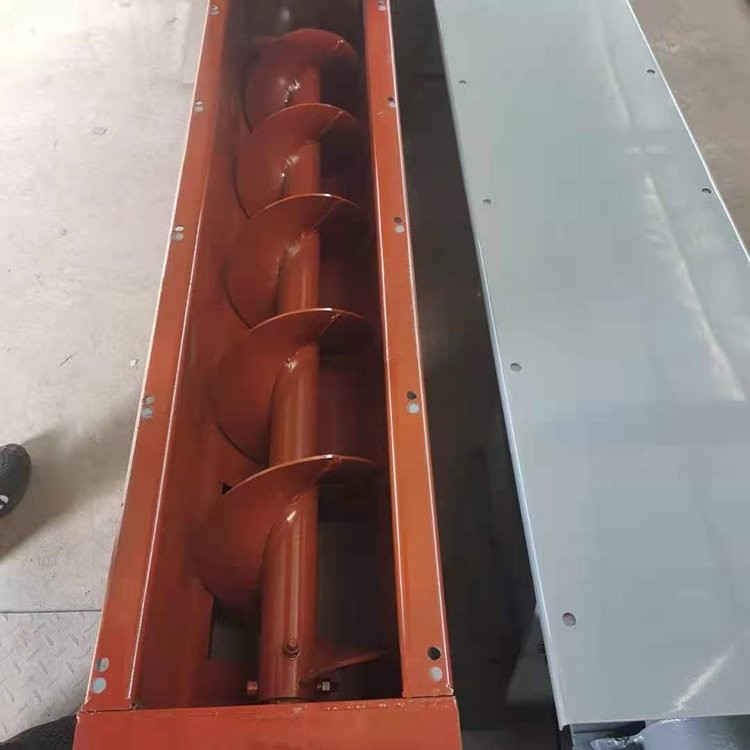

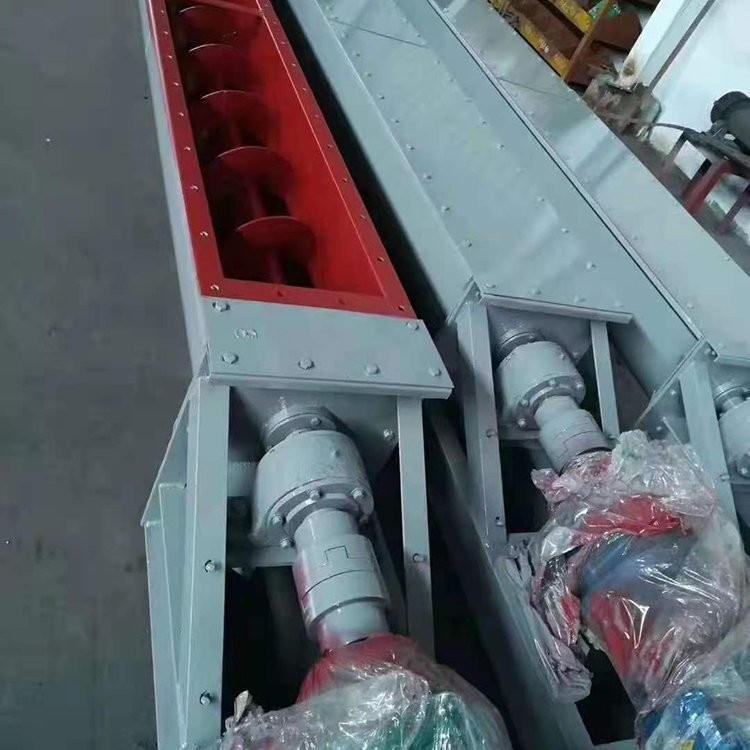

असली तस्वीर
