यू-टाइप स्क्रू कन्वेयर निर्माता कीचड़ सीमेंट सिंडर अयस्क अनाज फीडर संदेश उपकरण:
पेंच कन्वेयर मुख्य रूप से पाउडर, दानेदार और छोटी सामग्री, जैसे कोयला, राख, लावा, सीमेंट, अनाज और अन्य सामग्री के क्षैतिज या इच्छुक संदेश के लिए उपयोग किया जाता है;यह खराब होने वाली, चिपचिपी और काकिंग सामग्री के साथ-साथ ऐसी सामग्री को संप्रेषित करने के लिए उपयुक्त नहीं है जिसे संदेश के दौरान तोड़ा नहीं जा सकता है;पेंच कन्वेयर का ऑपरेटिंग परिवेश तापमान है - 20 ~ 50 ℃;सामग्री का तापमान 200 ℃ से कम है;कन्वेयर का झुकाव 20 डिग्री;संदेश देने की लंबाई आम तौर पर 40 मीटर से कम होती है।
ब्लेड वर्गीकरण
स्क्रू कन्वेयर के सर्पिल ब्लेड में मुख्य रूप से तीन प्रकार होते हैं: सॉलिड हेलिकॉइड, बेल्ट हेलिकॉइड और ब्लेड हेलिकॉइड।ठोस सर्पिल सतह वजन एस विधि, पाउडर और दानेदार सामग्री को संदेश देने के लिए उपयुक्त;बेल्ट प्रकार सर्पिल सतह को डी विधि कहा जाता है, और इसकी सर्पिल पिच सर्पिल ब्लेड के व्यास के समान होती है, जो पाउडर और सामग्री के छोटे टुकड़ों को संदेश देने के लिए उपयुक्त होती है;ब्लेड की सर्पिल सतह का उपयोग मुख्य रूप से चिपचिपा और संपीड़ित सामग्री के परिवहन के लिए किया जाता है।परिवहन प्रक्रिया के दौरान मिश्रण और मिश्रण की प्रक्रिया एक ही समय में पूरी की जाती है।सर्पिल पिच सर्पिल ब्लेड के व्यास का लगभग 1.2 गुना है।
उत्पाद संरचना
पेंच कन्वेयर के सर्पिल ब्लेड में बाएँ और दाएँ घुमाव होते हैं।पेंच कन्वेयर तीन भागों से बना है: पेंच कन्वेयर बॉडी, सामग्री इनलेट और आउटलेट और ड्राइव डिवाइस;स्क्रू कन्वेयर बॉडी हेड बेयरिंग, टेल बेयरिंग, सस्पेंशन बेयरिंग, स्पाइरल कोर, केसिंग, कवर प्लेट और बेस से बना है;ड्राइविंग डिवाइस मोटर, रेड्यूसर, कपलिंग और बेस से बना होता है।आमतौर पर इस्तेमाल किए जाने वाले स्क्रू व्यास 160 मिमी, 200 मिमी, 250 मिमी, 315 मिमी, 400 मिमी, 500 मिमी, 630 मिमी, 800 मिमी और 1000 मिमी हैं।अन्य विशिष्टताओं के पेंच कन्वेयर को भी अनुकूलित किया जा सकता है।
पैरामीटर
| मापदंडों | सर्पिल नाममात्र व्यास (मिमी) सर्पिल व्यास (मिमी) |
टाइप | एलएस-200W | एलएस-250W | एलएस-300W | एलएस-350W | एलएस-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| क्षमता | स्थापना कोण | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| सर्पिल गति एन (आर / मिनट) | 12 से 16 | ||||||
| मोटर एन (किलोवाट) | 0.75-5.5 (एल और कोण के अनुसार) | ||||||
| स्थापना आकार (मिमी) | ए | 0+40 | |||||
| बी | 0 + 110 | ||||||
| द्वि | संबंधित उपकरणों के साथ मिलान | ||||||
| ली | उपयोगकर्ता की आवश्यकताओं के अनुसार | ||||||
| ली | संबंधित उपकरणों के साथ मिलान | ||||||
| l_2 | (एल-1000)/2- (एल-71000)/3 | ||||||
| एल3 | 250 | 250 | 300 | 350 | 400 | ||
| एच | संबंधित उपकरणों के साथ मिलान | ||||||
| नमस्ते | 140 | 165 | 188 | 210 | 240 | ||
| एच 2 | एच 150 | ||||||
| एच3 | संबंधित उपकरणों के साथ मिलान | ||||||

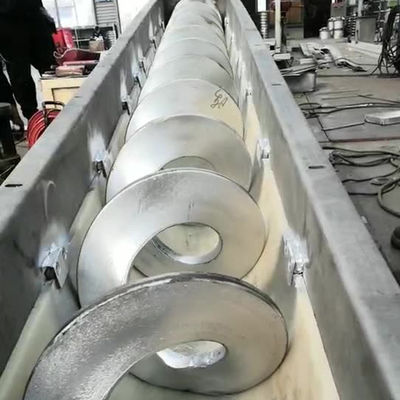

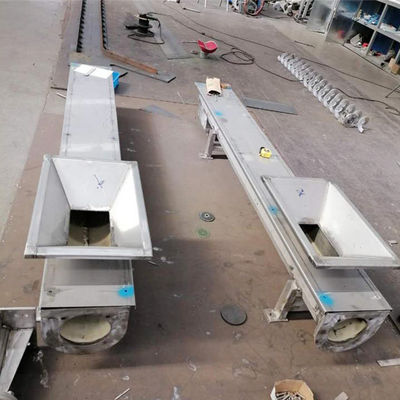

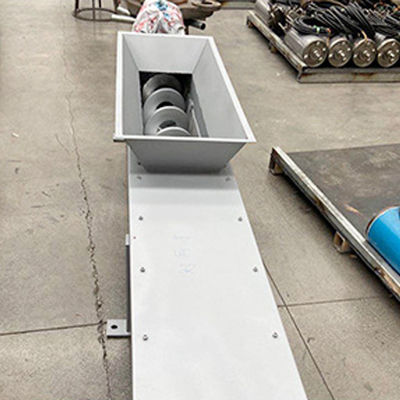

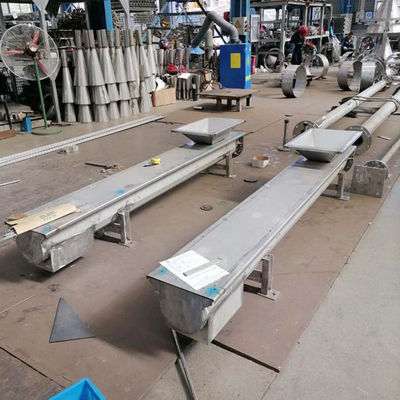

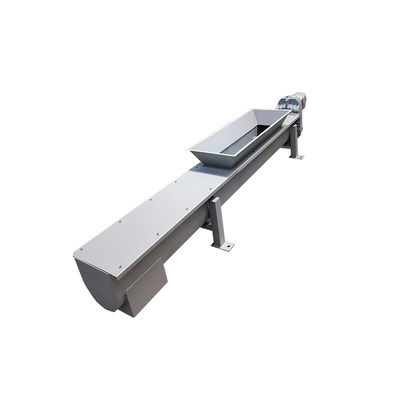

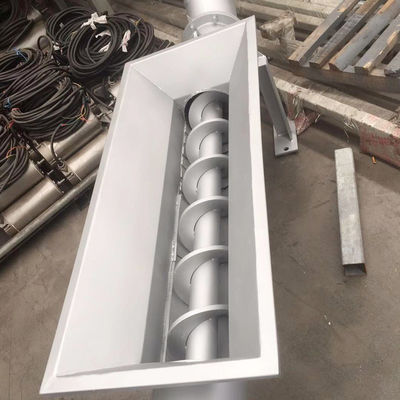

असली तस्वीर
