क्षैतिज कार्बन स्टील कीचड़ शाफ्ट रहित पेंच कन्वेयर निर्माता कोयले की खान सीमेंट जंगम संदेश उपकरण:
यह मुख्य रूप से हेलिकॉइड, बेयरिंग, मटेरियल ट्रफ, इनलेट और आउटलेट, ड्राइविंग डिवाइस आदि से बना होता है। कठोर सर्पिल बॉडी को सिर, पूंछ और मध्य भागों में बियरिंग्स के माध्यम से मटेरियल ट्रफ पर समर्थित किया जाता है ताकि एक घूर्णन घटक बनाया जा सके जो महसूस कर सके सामग्री परिवहन।सर्पिल शरीर सिर पर स्थापित एक ड्राइव डिवाइस के माध्यम से संचालित होता है, और सामग्री इनलेट और आउटलेट क्रमशः सामग्री गर्त की पूंछ के ऊपरी तरफ और सिर के निचले हिस्से में व्यवस्थित होते हैं।
स्थापना सावधानियां
1. सामग्री गर्त और सर्पिल शाफ्ट की केंद्र रेखा को अच्छी समाक्षीयता में रखा जाना चाहिए।
2. ढलान के वर्गों के बीच के जोड़ अव्यवस्था के बिना तंग होंगे।ढलान की सीलिंग सुनिश्चित करने के लिए गास्केट को वर्गों के बीच और सिर के कवर और ढलान के बीच जोड़ा जा सकता है।उसी समय, ढलान की लंबाई त्रुटि को समायोजित किया जा सकता है।
3. मैटेरियल ट्रफ और स्पाइरल बॉडी की भीतरी दीवार के बीच की निकासी बराबर होनी चाहिए।
4. ड्राइव डिवाइस शाफ्ट और स्पाइरल शाफ्ट को अच्छी समाक्षीयता में रखा जाना चाहिए।ड्राइव की ऊंचाई को शिम की मदद से एडजस्ट किया जा सकता है।
5. स्थापना के बाद, सर्पिल शरीर स्थिर संतुलन परीक्षण के अधीन होगा।
6. सर्पिल शाफ्ट के रेडियल विरूपण से बचने के लिए मध्यवर्ती निलंबन असर मज़बूती से और ठीक से कनेक्टिंग शाफ्ट का समर्थन करेगा।असर पैड के बीच शिम को समायोजित करके स्थापना प्राप्त की जा सकती है।
7. पूरी मशीन की स्थापना के बाद, जांचें कि मशीन में हर तरह की चीज़ें हैं या नहीं और प्रत्येक चिकनाई वाले स्थान पर चिकनाई वाला तेल पर्याप्त है या नहीं।
8. नो-लोड टेस्ट रन के दौरान, असर तेल रिसाव नहीं करेगा, और असर तापमान वृद्धि 20 ℃ से अधिक नहीं होगी।लोड टेस्ट रन के दौरान, असर का तापमान वृद्धि 30 ℃ से अधिक नहीं होनी चाहिए।
पैरामीटर
| मापदंडों | सर्पिल नाममात्र व्यास (मिमी) सर्पिल व्यास (मिमी) |
टाइप | एलएस-200W | एलएस-250W | एलएस-300W | एलएस-350W | एलएस-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| क्षमता | स्थापना कोण | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| सर्पिल गति एन (आर / मिनट) | 12 से 16 | ||||||
| मोटर एन (किलोवाट) | 0.75-5.5 (एल और कोण के अनुसार) | ||||||
| स्थापना आकार (मिमी) | ए | 0+40 | |||||
| बी | 0 + 110 | ||||||
| द्वि | संबंधित उपकरणों के साथ मिलान | ||||||
| ली | उपयोगकर्ता की आवश्यकताओं के अनुसार | ||||||
| ली | संबंधित उपकरणों के साथ मिलान | ||||||
| l_2 | (एल-1000)/2- (एल-71000)/3 | ||||||
| एल3 | 250 | 250 | 300 | 350 | 400 | ||
| एच | संबंधित उपकरणों के साथ मिलान | ||||||
| नमस्ते | 140 | 165 | 188 | 210 | 240 | ||
| एच 2 | एच 150 | ||||||
| एच3 | संबंधित उपकरणों के साथ मिलान | ||||||

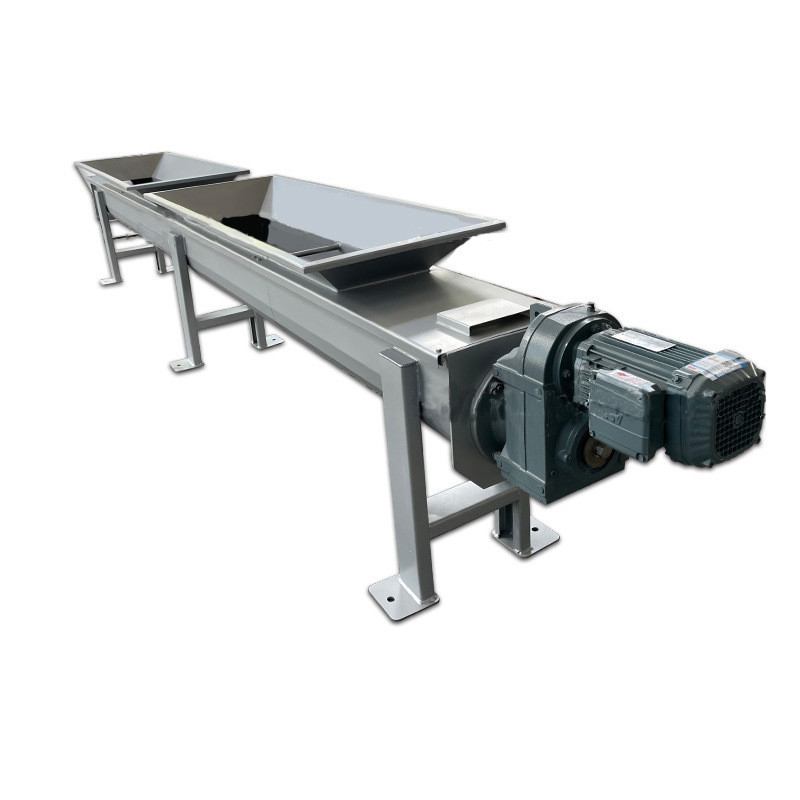

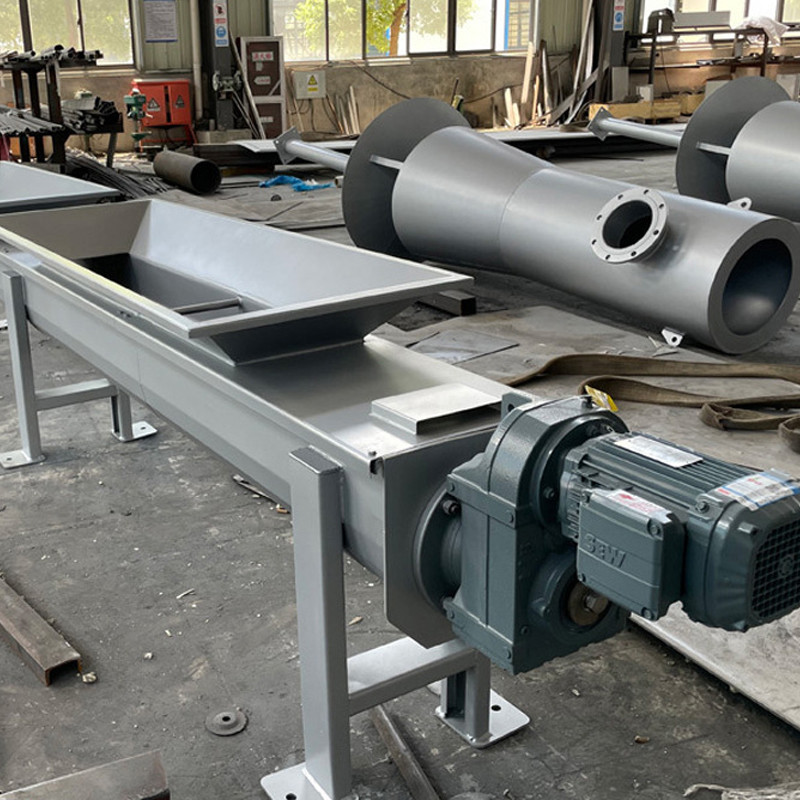

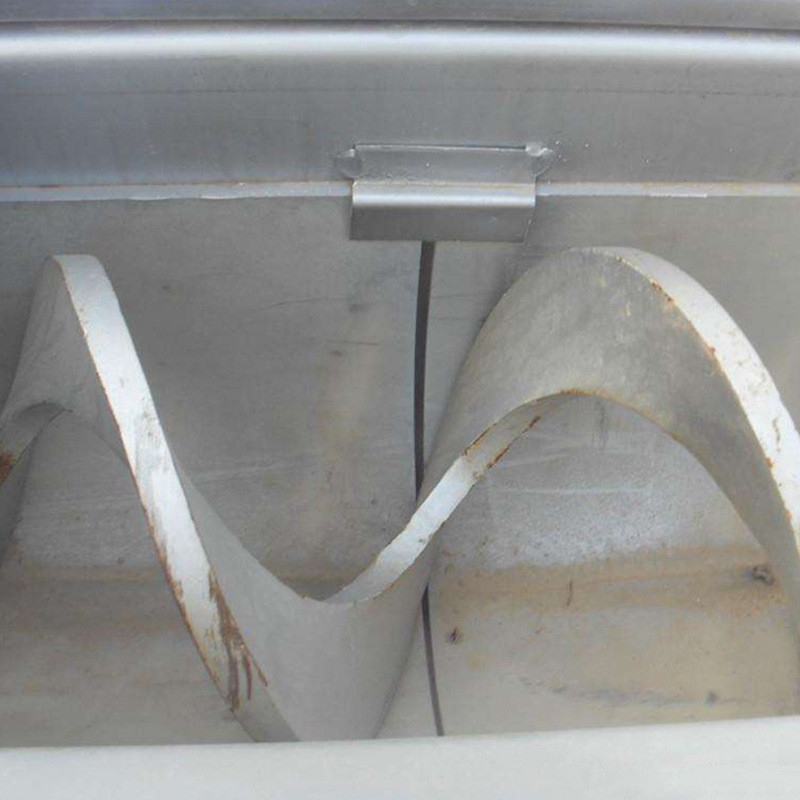

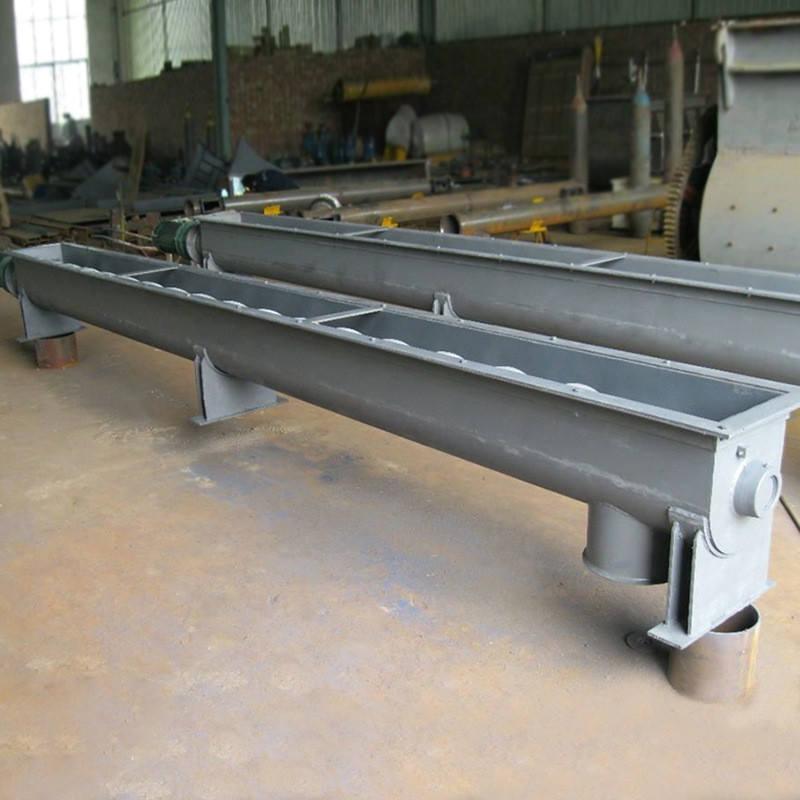

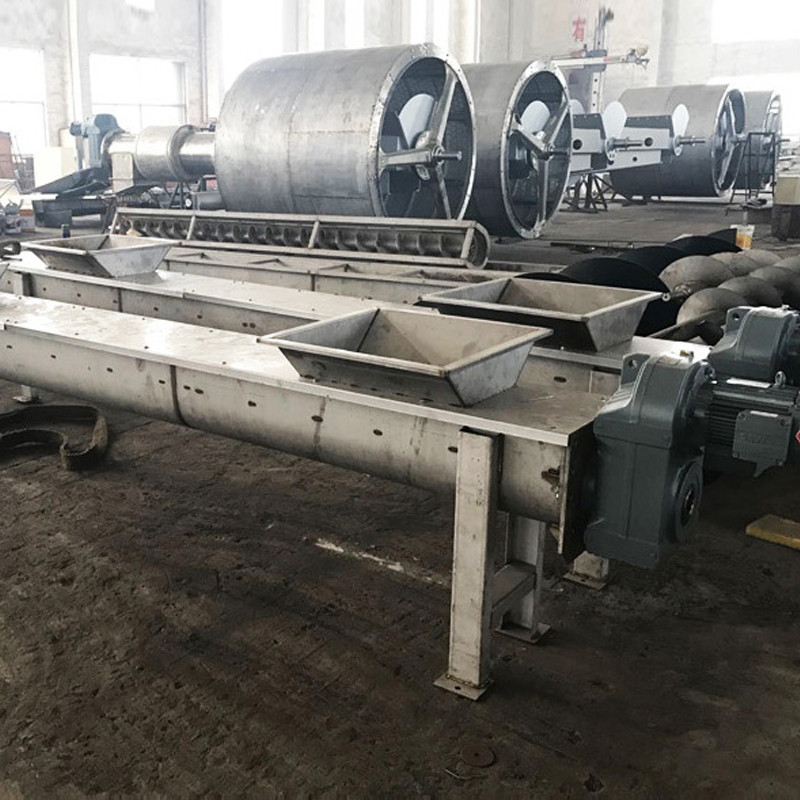

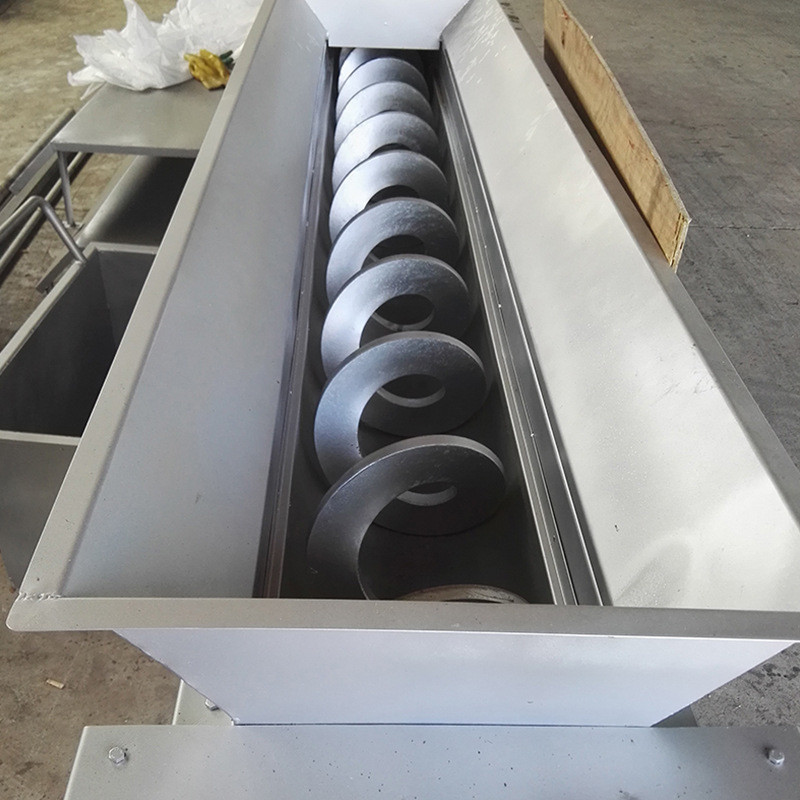

असली तस्वीर
