| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Dongdai |
| प्रमाणन: | 9001 |
| मॉडल संख्या: | SL4500 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | Negotiatable |
| पैकेजिंग विवरण: | पॉलीवुड निर्यात करें |
| प्रसव के समय: | 3-5 सप्ताह |
| भुगतान शर्तें: | टी / टी, वीचैट पे, एलीप |
| आपूर्ति की क्षमता: | प्रति वर्ष १००० सेट |
| सामग्री: | कार्बन स्टील या स्टेनलेस स्टील | गारंटी: | 1 साल |
|---|---|---|---|
| उत्पाद का नाम: | बार स्क्रीन | आवेदन: | व्यर्थ पानी का उपचार |
| शक्ति: | 0.37-1.5kw | रंग: | स्वनिर्धारित |
| बिक्री के बाद सेवा प्रदान की जाती है: | ऑनलाइन समर्थन | वजन: | 200----2000kg |
| समारोह: | फ़िल्टरिंग सस्पेंडेड मैटर | सेवा जीवन: | > 10 साल |
| आकार: | क्षमता के रूप में | क्षमता: | 10-5000 एम 3 / डी |
| चैनल की गहराई: | 1-10m | ग्रिड की चौड़ाई: | 1-5m |
| वोल्टेज: | अनुकूलित करें | ||
| प्रमुखता देना: | 1.5Kw मैकेनिकल बार स्क्रीन,1m मैकेनिकल बार स्क्रीन,2500mm मल्टी रेक स्क्रीन |
||

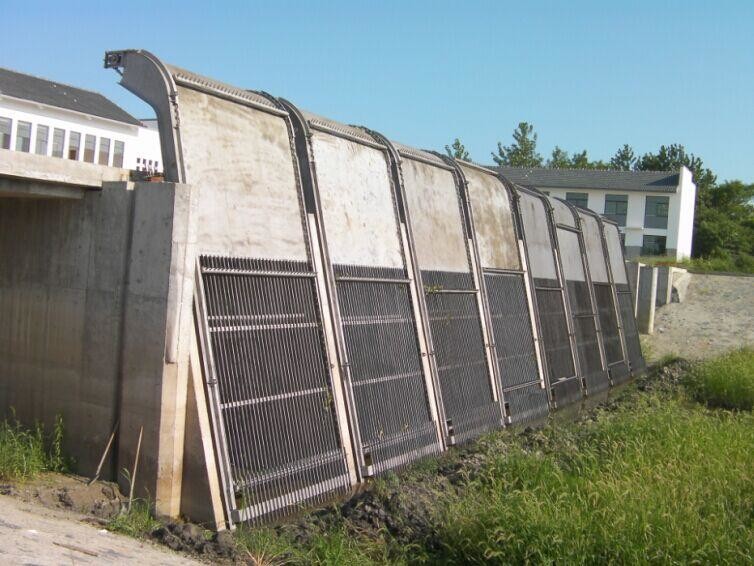

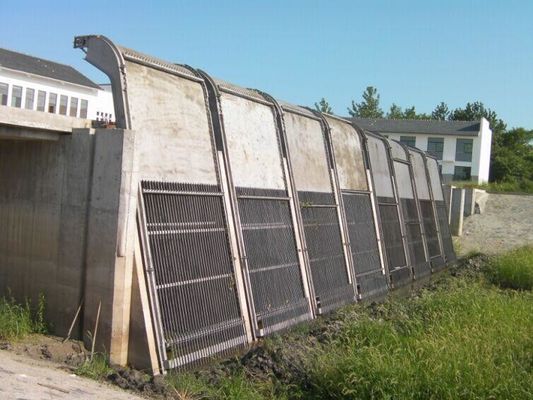

पंप स्टेशन नदी के लिए प्रयुक्त एसएल स्टाइल जल संरक्षण नदी स्टेनलेस मैकेनिकल बार स्क्रीन Screen
हमारे ग्राहकों के लिए:
हम चित्र को सुशोभित करने में पेशेवर नहीं हैं, हमारे सभी चित्र साइट पर या हमारी कार्यशाला में लिए गए हैं।हम लगभग सभी प्रकार के अपशिष्ट जल उपचार उपकरणों के निर्माण में संलग्न हैं।यदि कोई प्रश्न हो, तो हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।धन्यवाद।
मापदंडों
|
पैरामीटर प्रकार |
एसएल-2500 |
| उपकरण चौड़ाई एक्स (मिमी) | 2500 |
| चैनल चौड़ाई (मिमी) | एक्स+100 |
| बार चौड़ाई (मिमी) | एक्स-140 |
| बार्स की जगह (मिमी) | 40-150 |
| स्थापना कोण | 70-80 |
| गति (एम / मिनट) | 3 |
| मोटर पावर (किलोवाट) | 1.1-2.2 |
आवेदन

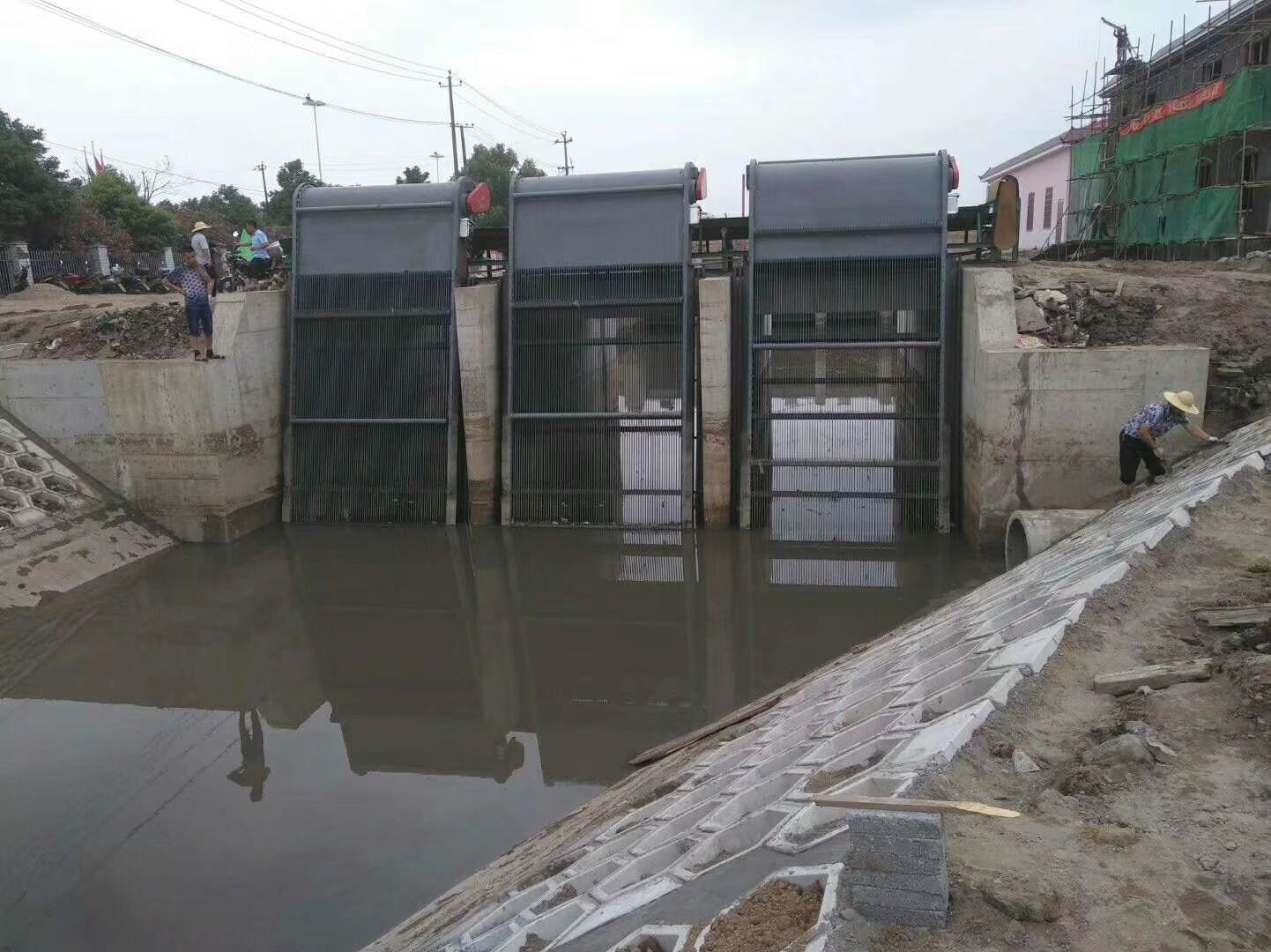

इसका उपयोग मुख्य रूप से जल निकासी पंपिंग स्टेशनों, नदियों और बड़े जल संरक्षण पंपिंग स्टेशनों के पानी के इनलेट्स के लिए किया जाता है, जिसमें पानी के सुचारू प्रवाह को सुनिश्चित करने के लिए जल निकाय में बड़े ठोस तैरते मलबे को रोकने के लिए बड़े प्रवाह दर वाले होते हैं।
संरचना और कार्य सिद्धांत
उपकरण एक बैक-डाउन प्रकार और एक रोटरी चेन प्रकार को अपनाता है।वाटर ग्रिड की सतह दांतेदार रेक प्लेट और एक निश्चित बार से बनी होती है।जब सीवेज बहता है, तो बार स्पेस से बड़ा मलबा इंटरसेप्ट किया जाता है, और दांतेदार रेक प्लेट के रेक दांत बार के गैप में घुस जाते हैं।जब ड्राइविंग डिवाइस एक रोटरी मूवमेंट करने के लिए ट्रैक्शन चेन को चलाता है, तो रेक दांत ग्रिड की सतह पर फंसे मलबे को नीचे से ऊपर तक स्लैग आउटलेट में लाते हैं।जब रेक दांत ऊपर से नीचे की ओर घूमते हैं, तो मलबा गुरुत्वाकर्षण पर निर्भर करता है कि वह अपने आप आगे बढ़े और डिस्चार्ज पोर्ट से कन्वेयर में गिरे, और फिर परिवहन या आगे संसाधित किया जाए।
मुख्य विशेषताएं
1. ड्राइविंग डिवाइस सीधे साइक्लोइडल पिन व्हील या हेलिकल गियर रिड्यूसर मोटर द्वारा संचालित होता है, जिसमें कम शोर, कॉम्पैक्ट संरचना और स्थिर संचालन की विशेषताएं होती हैं;
2. रेक दांत तिरछे टिप प्रकार के होते हैं और क्षैतिज अक्ष के साथ एक पूरे में वेल्डेड होते हैं, जो बड़े कचरे और हर तरह की चीज़ें उठा सकते हैं;
3. रैक एक अभिन्न फ्रेम संरचना है, जिसमें मजबूत कठोरता, आसान स्थापना और कम दैनिक रखरखाव कार्य है;
4. उपकरण संचालित करना आसान है, और उपकरण के संचालन को स्थानीय / दूरस्थ रूप से सीधे नियंत्रित किया जा सकता है;
5. आकस्मिक अधिभार को रोकने के लिए, यह उपकरण संचालन को सुरक्षित और विश्वसनीय बनाने के लिए यांत्रिक कतरनी पिन और ओवरकुरेंट की दोहरी सुरक्षा से लैस है;
6. नीचे की तरफ सेकेंडरी ग्रिल लगाई गई है।जब दांतेदार रेक मुख्य ग्रिल के पीछे से सामने की ओर मुड़ता है, तो पानी के प्रवाह को शॉर्ट-सर्किटिंग और तैरते मलबे में बहने से रोकने के लिए सेकेंडरी ग्रिल स्वचालित रूप से मुख्य ग्रिल से जुड़ा होता है।
जल प्रवाह चार्ट
|
मापदंडों प्रकार |
एसएल-2500 | एसएल-3000 | एसएल-3500 | एसएल-4000 | एसएल-4500 | एसएल-5000 | ||
| उत्पत्ति जल गहराई (एम) | 3.0 | |||||||
| पानी की गति (एम / एस) | 1.0 | |||||||
| अंतरिक्ष (मिमी) | 40 | जल प्रवाह (एम³ / एस) | 5.66 | 6.87 | 8.06 | 8.26 | 10.46 | 11.66 |
| 50 | 5.88 | 7.11 | 8.4 | 9.6 | 10.86 | 12.09 | ||
| 60 | 6.0 | 7.35 | 8.65 | 9.93 | 11.22 | १२.५१ | ||
| 70 | 6.24 | 7.5 | 8.80 | 10.14 | 11.46 | 12.75 | ||
| 80 | 6.3 | 7.62 | 8.97 | 10.29 | 11.64 | 12.96 | ||
| 90 | 6.36 | 7.71 | 9.06 | 10.41 | 11.7 | १३.११ | ||
| 100 | 6.45 | 7.8 | 9.15 | 10.53 | 11.88 | 13.26 | ||
| 110 | 6.48 | 7.86 | 9.24 | 10.62 | 12 | 13.35 | ||
| १२० | 6.54 | 7.92 | 9.3 | 10.68 | 12.06 | १३.४७ | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | 12.15 | 13.53 | ||
| 140 | 6.6 | 8.01 | 9.39 | 10.8 | 12.21 | १३.५९ | ||
| १५० | 6.63 | 8.04 | 9.45 | 10.86 | 12.27 | 13.65 | ||
रूपरेखा और स्थापना चार्ट
1.मोटर माउंट 2.टूथ रेक 3.रैक 4.बॉटम ट्रैश रैक 5.गाइड डिवाइस 6.ड्राइविंग डिवाइस 7.स्लैग बैफल 8.बार स्क्रीन
हमारा चयन क्यों?
1. लोंगडाई से अधिक है 10 वर्ष अपशिष्ट जल और कीचड़ उपचार में अनुभव का।
2. हम परिचय देते हैं जर्मन प्रौद्योगिकी, इस प्रकार हमारा उत्पाद है बहुत अन्य चीनी निर्माताओं की तुलना में बेहतर है।
3. हम केवल सर्वश्रेष्ठ आपूर्तिकर्ता से सर्वोत्तम भागों का उपयोग करते हैं।
4. हमारे पास अपना आर एंड डी केंद्र और पूर्ण निर्माण प्रणाली है।
