सीएफ प्रकार जल उपचार वीडियो तकनीकी सहायता रोटरी सॉलिड-लिक्विड सेपरेटर मैकेनिकल बार स्क्रीन ऑटो ऑपरेशन
हमारे ग्राहकों के लिए:
हम लगभग सभी प्रकार के अपशिष्ट जल उपचार उपकरणों के निर्माण में संलग्न हैं।यदि कोई प्रश्न हो, तो हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।धन्यवाद।
आवेदन

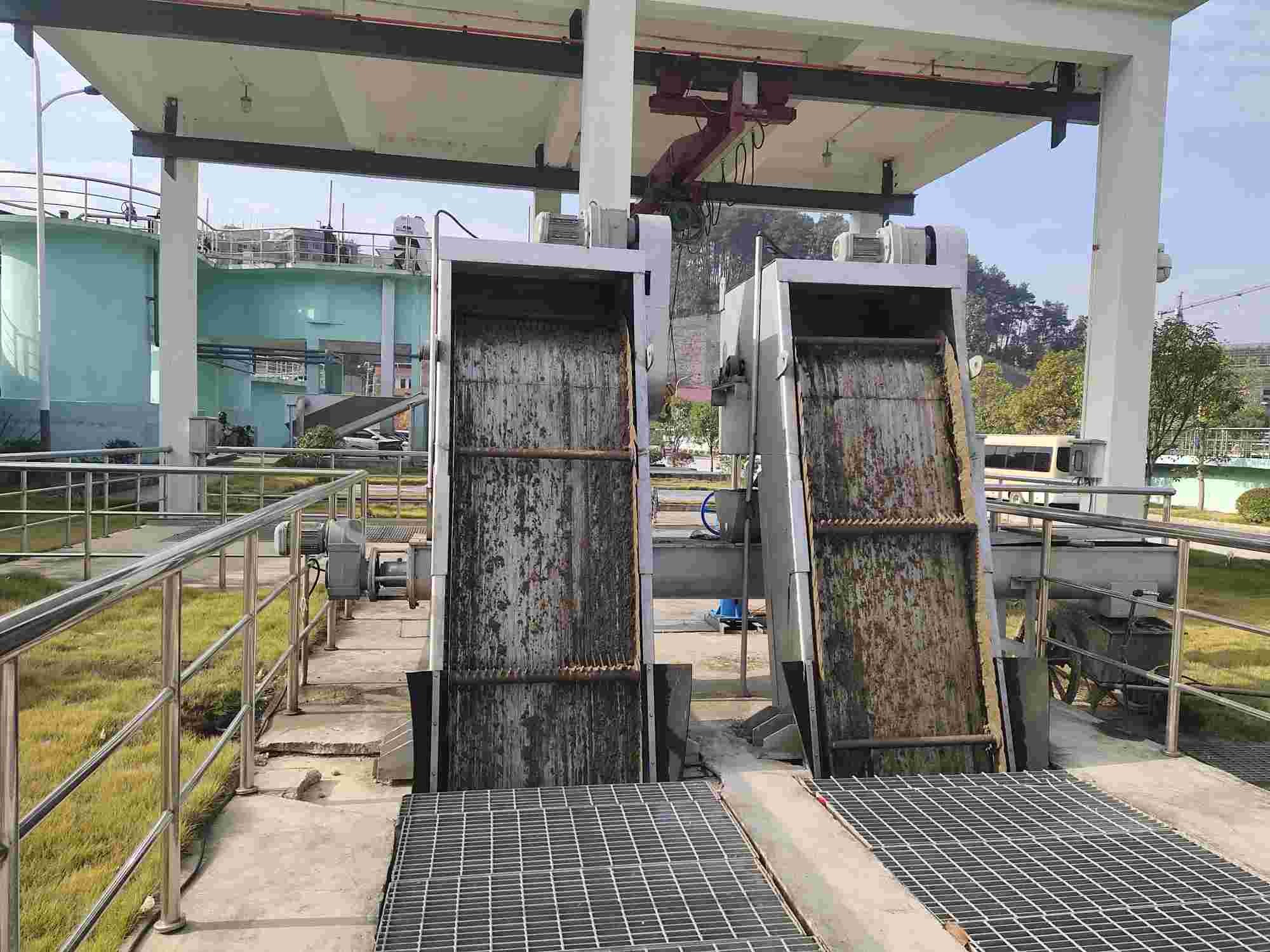

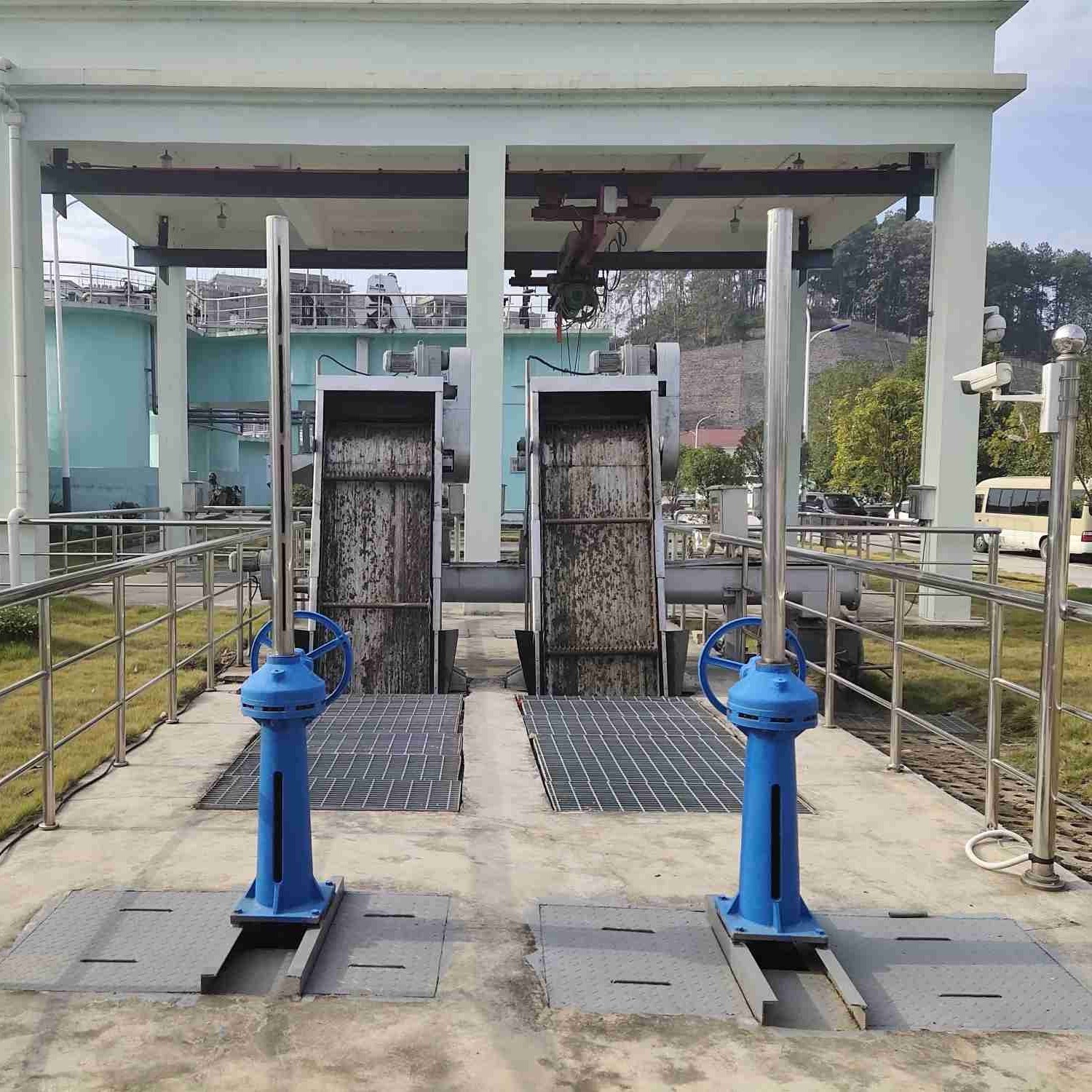

सीएफ प्रकार रोटरी सॉलिड-लिक्विड सेपरेटर, यह एक उन्नत जल उपचार ठोस-तरल पृथक्करण उपकरण है, जिसका उपयोग मुख्य रूप से शहरी सीवेज उपचार संयंत्रों, आवासीय जिला सीवेज प्रीट्रीटमेंट, नगरपालिका वर्षा / सीवेज पंपिंग स्टेशनों, जल संयंत्रों और बिजली संयंत्रों में ठंडा पानी में किया जाता है। आदि। पानी के इनलेट पर, विभिन्न उद्योगों जैसे कपड़ा, छपाई और रंगाई, भोजन, जलीय उत्पाद, कागज बनाने, शराब बनाने, वध, कमाना, आदि में जल उपचार परियोजनाओं में उपकरण का व्यापक रूप से उपयोग किया जाता है।
मुख्य पैरामीटर और स्थापना आकार चार्ट
| मॉडल संख्या/पैरामीटर | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| डिवाइस चौड़ाई बी (मिमी) | 500 | 600 | 700 | 800 | 006 | 1000 | ११०० | १२०० | १३०० | 1400 | 1500 | ||||
| चैनल चौड़ाई बी 1 (मिमी) | बी+100 | ||||||||||||||
| प्रभावी गेट चौड़ाई बी 2 (मिमी) | बी-157 | ||||||||||||||
| फाउंडेशन बोल्ट स्पेसिंग B3 (मिमी) | बी+200 | ||||||||||||||
| कुल उपकरण चौड़ाई B4 (मिमी) | बी+350 | ||||||||||||||
|
रेक टूथ क्लीयरेंस b (मिमी) |
टी = 100 | 1≤बी≤10 | |||||||||||||
| टी = 150 | 10<बी≤50 | ||||||||||||||
| स्थापना कोण α(°) | 60~85 | ||||||||||||||
| चैनल गहराई एच (मिमी) | 800 ~ 12000 | ||||||||||||||
| प्लेटफार्म ऊंचाई एच1 (मिमी) के लिए निर्यात | 600~1200 | ||||||||||||||
| कुल उपकरण ऊंचाई एच 2 (मिमी) | एच+एच1+1500 | ||||||||||||||
|
रियर बॉक्स फ्रेम ऊंचाई H3 (डब्ल्यूडब्ल्यू) |
टी = 100 | 1000 | |||||||||||||
| टी = 150 | ~1100 | ||||||||||||||
|
रेक टूथ रनिंग स्पीड v (मिमिन) |
2.1 | ||||||||||||||
| मोटर की शक्ति एन (किलोवाट) | 0.55 ~ 1.1 | 0.75~1.5 | 1.1 ~ 2.2 | 1.5 ~ 3.0 | |||||||||||
| सिर का नुकसान (मिमी) | ≤20 (रुकावट के बिना) | ||||||||||||||
| सिविल इंजीनियरिंग लोड | पी1 (केएन) | 20 | 25 | ||||||||||||
| P2 (केएन) | 8 | 10 | |||||||||||||
| P (केएन) | 1.5 | 2.0 | |||||||||||||
संरचना और कार्य सिद्धांत

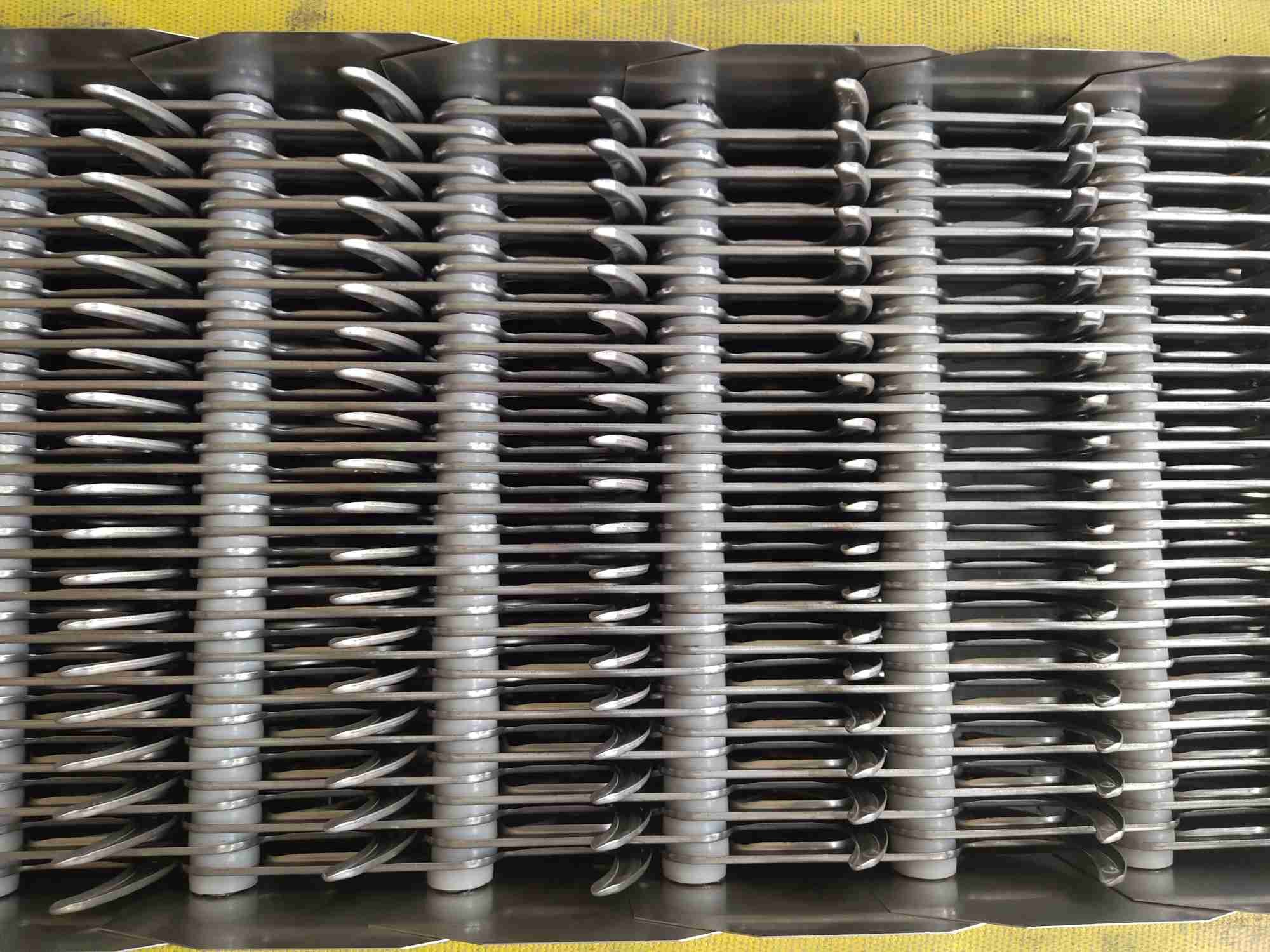

उपकरण एक रोटरी प्रकार को गोद लेता है।हल के आकार के रेक दांतों का एक विशेष आकार क्षैतिज अक्ष पर एक निश्चित असेंबली अनुक्रम और संख्या में रेक टूथ चेन बनाने के लिए व्यवस्थित किया जाता है।पानी के प्रवाह के अनुसार, इसे अलग-अलग अंतराल में इकट्ठा किया जाता है और पंपिंग स्टेशन में या जल उपचार प्रणाली के प्रवेश द्वार पर स्थापित किया जाता है, जब ड्राइविंग डिवाइस रेक चेन को नीचे से ऊपर की ओर ले जाने के लिए ड्राइव करता है, पानी में हर तरह की चीज़ें होती हैं रेक चेन द्वारा उठाया जाता है, और तरल बार गैप से बहता है।उपकरण ऊपरी शीर्ष पर घूमने के बाद, रेक श्रृंखला बदल जाती है चलने की दिशा ऊपर से नीचे की ओर बढ़ रही है।सामग्री अपने वजन से रेक दांतों से गिर जाएगी।जब रेक दांत रिवर्स साइड से उपकरण के नीचे की ओर मुड़ते हैं, तो वे पानी से लगातार मलबे को हटाने के लिए एक और पारस्परिक निरंतर संचालन शुरू करेंगे।ठोस-तरल पृथक्करण के उद्देश्य को प्राप्त करने के लिए।
मुख्य विशेषताएं
1. ड्राइविंग डिवाइस सीधे साइक्लॉयड पिन व्हील या हेलिकल गियर रिड्यूसर मोटर द्वारा संचालित होता है, जिसमें कम शोर, कॉम्पैक्ट संरचना और स्थिर संचालन की विशेषताएं होती हैं।
2. फ्रेम एक अभिन्न फ्रेम संरचना है, जिसमें मजबूत कठोरता, आसान स्थापना और कम दैनिक रखरखाव कार्य है।
3. रेक दांत के दो विनिर्देश हैं, रेक दांतों की पिच t=150mm, और रेक दांतों की पिच t=100mm।
4. उपकरण संचालित करना आसान है, और उपकरण के संचालन को सीधे स्थानीय / दूरस्थ रूप से नियंत्रित किया जा सकता है।
5. आकस्मिक अधिभार को रोकने के लिए, यह उपकरण संचालन को सुरक्षित और विश्वसनीय बनाने के लिए यांत्रिक कतरनी पिन और ओवरकुरेंट संचित वजन संरक्षण से लैस है।
6. जब उपकरण 1500 मिमी चौड़ा होता है, तो उपकरण की समग्र शक्ति सुनिश्चित करने के लिए, समानांतर कनेक्शन मोड को अपनाया जाएगा।
रूपरेखा और स्थापना चार्ट
तकनीकी आवश्यकताएँ
1. फ्रेम 2. मैनहोल कवर 3.हाउलिंग चेन 4. गाइड डिवाइस 5. मोटर शील्ड 6. ड्राइव डिवाइस 7. रेक दांत 8.बाधक (बाएं और दाएं) 9. बाधक (ऊपर और नीचे)
पैकिंग और डिलिवरी
1. अंतरराष्ट्रीय निर्यात मानक के साथ 20 फीट, 40 फीट, 40 एचपी कंटेनर द्वारा पनरोक पैकिंग।उपकरण फिटिंग, इलेक्ट्रिक मोटर और पावर कैबिनेट लकड़ी के केस या आयरन बॉक्स में पैक किया जाएगा।अन्य उपकरण कलर-स्ट्राइप्स प्लास्टिक क्लॉथ द्वारा पैक किए जाएंगे।
2. पूरे संयंत्र मशीनरी का आकार सामान्य रूप से बड़ा है, इसलिए हम उन सभी को पैक करने के लिए वाटरप्रूफ कपड़े का उपयोग करेंगे।मोटर, गियर बॉक्स या अन्य आसानी से क्षतिग्रस्त भागों, हम उन्हें बॉक्स में डाल देंगे।हमारे पास एक पेशेवर शिपिंग विभाग है, वे आपके कंटेनर मात्रा को बचाने के लिए अपनी पूरी कोशिश करेंगे।
सामान्य प्रश्न:
प्रश्न: क्या आप ट्रेडिंग कंपनी या निर्माण कर रहे हैं?
ए: हम दोनों निर्माण और ट्रेडिंग कंपनी हैं।हमारे पास अपशिष्ट जल उपचार उपकरण निर्माता और इंजीनियरिंग सेवा उद्यम के रूप में 30 से अधिक वर्षों का व्यावसायिक अनुभव है।
प्रश्न: आपके मुख्य उत्पाद क्या हैं?
ए: कीवर्ड: स्लज डीवाटरिंग मशीन उपकरण, स्क्रू टाइप स्लज डीवाटरिंग प्रेस स्लज स्क्रू प्रेस, डिवाटरिंग स्लज मशीन स्क्रू प्रेस, सीवेज ट्रीटमेंट उपकरण, स्लज ट्रीटमेंट प्लांट, स्क्रू प्रेस स्लज डीवाटरिंग, डिवाटरिंग स्लज, स्लज के लिए डिवाटरिंग मशीन, डिवाटरिंग स्लज मशीन स्क्रू प्रेस , रोटरी ड्रम बार स्क्रीन, उपकरण डीएएफ, डीएएफ मूल्य, भंग वायु प्लवनशीलता प्रणाली मूल्य, कीचड़ शाफ्टलेस स्क्रू कन्वेयर, रासायनिक खुराक उपकरण, एमबीबीआर मूल्य, एमबीबीआर मीडिया, डिस्क डिफ्यूज़र, पॉलिमर तैयारी रासायनिक खुराक प्रणाली, और अन्य अनुकूलित मशीनें।
