ZG स्टाइल ट्रैश होल्डिंग स्टेनलेस मैकेनिकल औद्योगिक अपशिष्ट जल उपचार बार स्क्रीन
हमारे ग्राहकों के लिए:
मुख्य उत्पादों में मैकेनिकल बार स्क्रीन, एयर फ्लोटेशन डिवाइस, डोजिंग डिवाइस, मड स्क्रैपर, कूलिंग टॉवर, डिकैन्टर, केमिकल डीग्रीजिंग डिवाइस, हाइड्रोलिक स्क्रीन, सैंड वाटर सेपरेटर, फिल्टर, कन्वेयर, थिकनर, बायोलॉजिकल फिल्टर, सॉफ्ट वाटर, दफन सीवेज ट्रीटमेंट उपकरण शामिल हैं। , आदि।
मुख्य पैरामीटर और स्थापना आकार चार्ट
| प्रकार | ZG600 | ZG780 | ZG1000 | ZG1200 | ZG1400 | ZG1600 | ZG1800 | ZG2000 | ZG2200 | ZG2400 | ZG2600 | ZG3000 |
| गैप = 6 मिमी | 53 | 130 | 200 | 300 | 419 | 630 | 850 | |||||
| गैप = 10 मिमी | ९१ | 600 | २४१ | 850 | 482 | ६३८ | 878 | १०६१ | १३१५ | १७५० | २१५० | 2750 |
| ड्रम दीया। (मिमी) | 600 | 780 | 1000 | १२०० | 1400 | 1600 | 1800 | 2000 | २२०० | २४०० | 2600 | 3000 |
| चैनल चौड़ाई (मिमी) | 620 | 820 | १०२० | १२२० | १४४० | १६४० | १०२० | 2040 | 2440 | २४०० | २६४० | ३०४० |
आवेदन

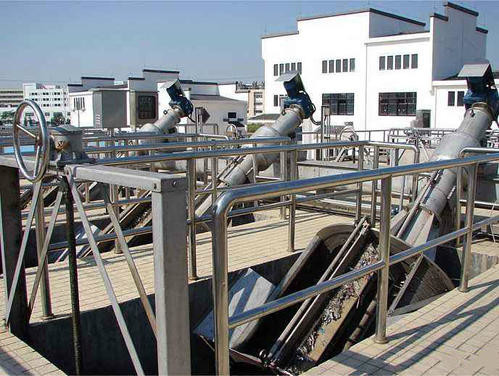

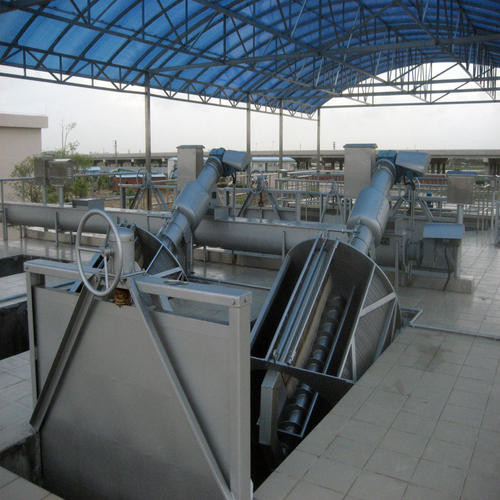

ZG एक नया उत्पाद है जो फाइन बार ट्रैश ट्रीटमेंट, बार स्लैग स्क्रू लिफ्टिंग और स्क्वीजिंग के तीन कार्यों को एकीकृत करता है।उपकरण चैनल या कंटेनर में स्थापित किया जा सकता है।यह मशीन मुख्य रूप से ठोस पदार्थों को रोकने के लिए नगरपालिका सीवेज उपचार और औद्योगिक अपशिष्ट जल उपचार परियोजनाओं में उपयोग की जाती है।
संरचना और कार्य सिद्धांत
बार गैप के अनुसार बार शीट को ड्रम के आकार की स्क्रीन बास्केट में बनाया जाता है।उपचारित पानी स्क्रीन बास्केट के सामने से बहता है, बार के माध्यम से फिल्टर करता है, और पूल के आउटलेट में बहता है।बार स्लैग बार की सतह पर फंस जाता है।जब बार के अंदर और बाहर जल स्तर का अंतर एक निश्चित मूल्य तक पहुंच जाता है, तो केंद्रीय शाफ्ट पर स्थापित रोटरी दांतेदार रेक गंदगी को साफ करने के लिए घूमता है।जब स्लैग-क्लीनिंग टूथेड रेक गंदगी को टोकरी के ऊपर तक उठाता है, तो यह स्लैग को उतारना शुरू कर देता है (स्लैग जो अपने वजन के नीचे गिर सकता है, स्लैग स्लॉट में छोड़ दिया जाता है), और फिर 15 ° पीछे की ओर मुड़ने के बाद, टोकरी के शीर्ष पर स्लैग की सफाई करने वाली टूथ प्लेट स्वचालित रूप से रेक दांतों से चिपके हुए स्लैग को स्क्रैप कर देती है और स्लैग स्लॉट में छोड़ देती है।बार स्लैग को गर्त के नीचे स्क्रू कन्वेयर द्वारा उठाया जाता है, और ऊपरी दबाव वाले हिस्से में निचोड़ा और निर्जलित होने के बाद छुट्टी दे दी जाती है।
मुख्य विशेषताएं
यह मशीन बार बास्केट, स्क्रू एलेवेटर, स्क्रू प्रेस, टूथ रेक मैकेनिज्म, टूथ क्लीनिंग प्लेट, सपोर्ट फ्रेम, स्लैग डिस्चार्ज पाइप और अन्य घटकों से बनी है।अपने विशेष कार्य के कारण, इसकी निम्नलिखित विशेषताएं हैं:
1. बार और जल प्रवाह 35. कोण, बाफ़ल के गठन के कारण, बार स्क्रीन के अंतराल से छोटी मोटाई वाली बहुत सारी गंदगी को भी अलग किया जा सकता है।
2. बार स्क्रीन फ्लशिंग डिवाइस, रेक ब्लॉकिंग डिवाइस और सेल्फ-क्लीनिंग फंक्शन से लैस है।
3. बेलनाकार संरचना पारंपरिक बार स्क्रीन की तुलना में जंगला की प्रवाह दर को बढ़ाती है, सिर के नुकसान को कम करती है, और जंगला के सामने संचय विमान को कम करती है।
4. पानी के संपर्क में आने वाले सभी हिस्से स्टेनलेस स्टील से बने होते हैं, और अचार और पैशन द्वारा इलाज किया जाता है।सभी सिविल सीवेज और अधिकांश औद्योगिक पानी में, इसमें मजबूत जंग-रोधी प्रदर्शन और लंबे जीवन होते हैं।
5. बार स्क्रीन के माध्यम से एकीकृत मछली पकड़ने, संदेश देने और संपीड़न उपचार न केवल फर्श की जगह बचाता है, बल्कि बाद में कचरा निपटान की लागत को भी कम करता है।
6. रखरखाव की लगभग कोई आवश्यकता नहीं है, घूर्णन बिंदु पर ईंधन भरने की आवश्यकता नहीं है, और ड्राइव इकाई में बहुत कम ईंधन भरने का समय है।
| एल (एम) | 3~7 | 3.5-7 | 3.5-7 | 3.5-7 | 4~8 | 4.5-8 | 4.5-8 | 5〜9 | 5~9 | 5~9 | 5~9 | 5.5-9 |
| ए (एम) | 2.6-6 | 2.6-6 | ३.२ 6 | 3.2-6 | 4-7.2 | 4~7.2 | 4-7.2 | 4.5-9 | 4.5-9 | 4.5-9 | 4.5-9 | 5~9 |
| एच (मिमी) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| के (मिमी) | १२३५ | १४२० | १४२० | १३१० | १५९५ | १५९५ | १५९५ | १५२५ | १५२५ | १५२५ | १५२५ | १६३५ |
| डब्ल्यू (मिमी) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | ११५० | १२५० | 1400 | १४९० | १७०० |
|
बी (मिमी) ए—ए |
435 | ५४६ | 625 | ७४१ | 842 | 902 | १२६३ | 1300 | १३४० | १३७५ | १४९० | ३६५७ |
| सी (मिमी) | 821 | १०१३ | ११९० | १४०१ | १६५८ | १८७४ | २२८० | २४९० | २६७० | २९९० | ३०५० | १७०७ |
| बी (मिमी) ई = आईओ | 465 | 548 | 630 | ७४९ | 846 | 963 | १२६३ | 1300 | १३४० | १३७५ | १४९० | ३६५७ |
| सी (मिमी) | ९०५ | १०१२ | ११९० | १४०२ | १६५७ | १८७५ | २२७७ | २४९० | २६७० | २९९० | ३०५० | १७०७ |
| मैक्सपी1 (एन) | 7160 | 8300 | १०४०० | ११६०० | १९५०० | २२००० | २५४०० | 37500 | 40800 | 45800 | 55800 | 61240 |
| लोड पी 2 (एन) | 3580 | 4150 | 5200 | 5830 | 9750 | ११००० | १२२५० | १८७५० | 20400 | २२९०० | २७९०० | 30620 |
| मोटर पावर (किलोवाट) | १.१ | 1.5 | २.२ | 3 |
||||||||
रूपरेखा और स्थापना चार्ट
तकनीकी आवश्यकताएँ
1. चैनल की चौड़ाई और चैनल की गहराई समतल होनी चाहिए, और आयामी सहिष्णुता ≤ 10 मिमी होनी चाहिए।
2. उपकरण साइट पर विस्तार बोल्ट के साथ तय किया गया है।
