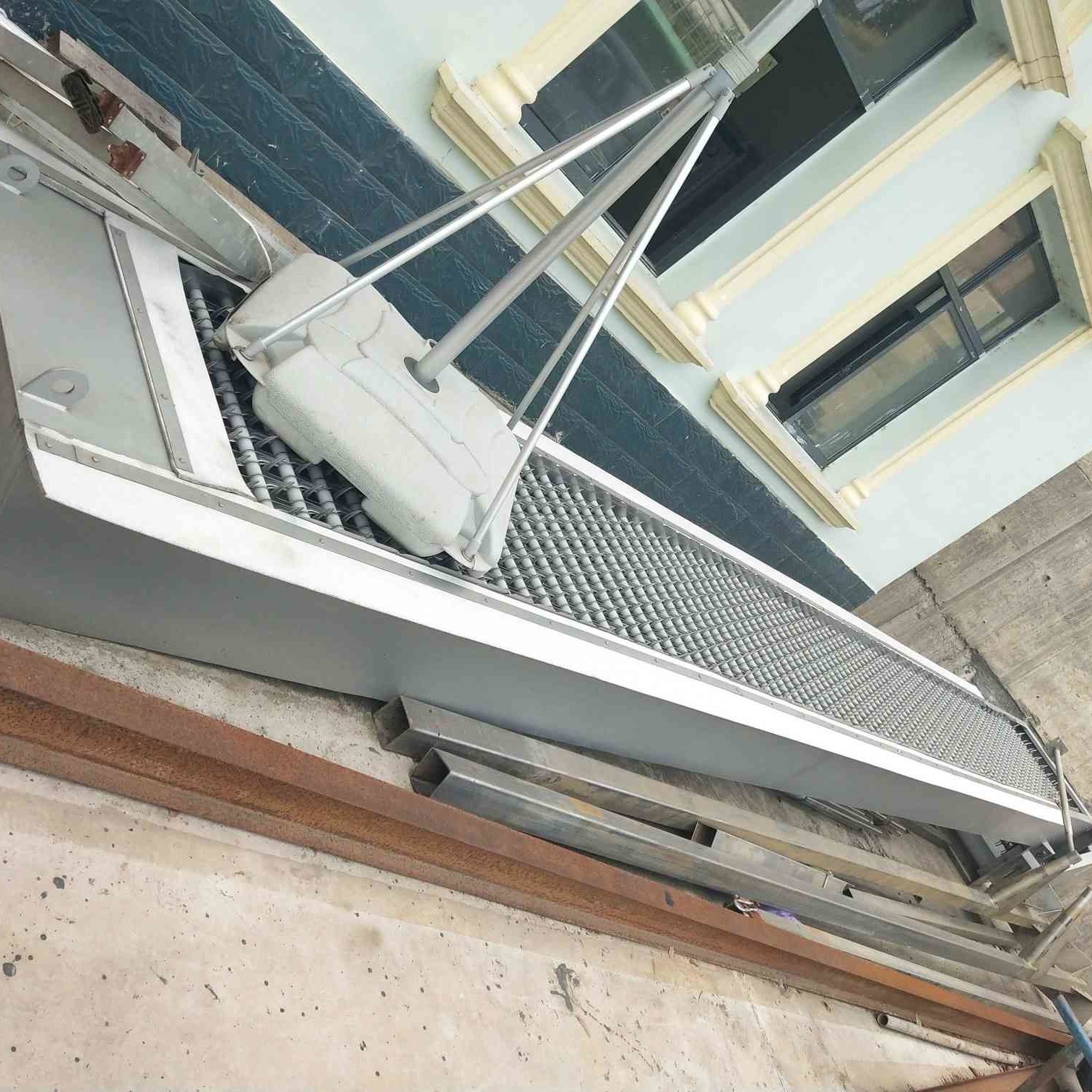

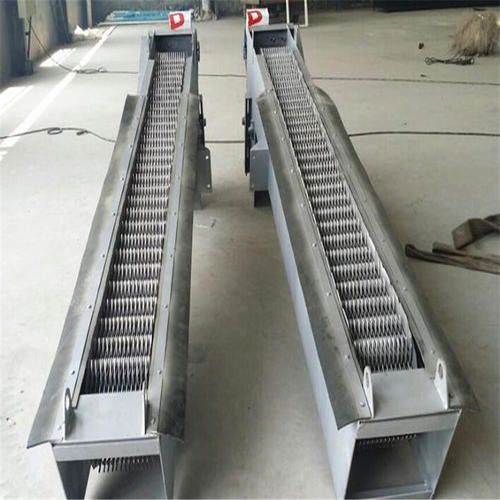

सीएफ प्रकार जल उपचार रोटरी सॉलिड-लिक्विड सेपरेटर मैकेनिकल बार स्क्रीन जल उपचार उद्योग
संक्षिप्त परिचय
यिक्सिंग में स्थित, जिआंगसू प्रांत, चीन का एक उन्नत और सुंदर शहर, लोंगडाई कं, लिमिटेड पेट्रोकेमिकल उद्योग का एक प्रसंस्करण उपकरण आपूर्तिकर्ता है जो पर्यावरण प्रसंस्करण और स्वतंत्र अनुसंधान और विकास, डिजाइन, सामान्य अनुबंध, पर्यावरण संरक्षण उपकरण निर्माण और प्रासंगिक को एकीकृत करता है। माल की आपूर्ति।
आवेदन
सीएफ प्रकार रोटरी सॉलिड-लिक्विड सेपरेटर, यह एक उन्नत जल उपचार ठोस-तरल पृथक्करण उपकरण है, जिसका उपयोग मुख्य रूप से शहरी सीवेज उपचार संयंत्रों, आवासीय जिला सीवेज प्रीट्रीटमेंट, नगरपालिका वर्षा / सीवेज पंपिंग स्टेशनों, जल संयंत्रों और बिजली संयंत्रों में ठंडा पानी में किया जाता है। आदि। पानी के इनलेट पर, कपड़ा, छपाई और रंगाई, भोजन, जलीय उत्पाद, कागज बनाने, शराब बनाने, वध, कमाना, आदि जैसे विभिन्न उद्योगों में जल उपचार परियोजनाओं में उपकरण का व्यापक रूप से उपयोग किया जाता है। यह एक आदर्श ठोस है- जल उपचार उद्योग में तरल पृथक्करण उपकरण।
संरचना और कार्य सिद्धांत
उपकरण एक रोटरी प्रकार को गोद लेता है।हल के आकार के रेक दांतों का एक विशेष आकार क्षैतिज अक्ष पर एक निश्चित असेंबली अनुक्रम और संख्या में रेक टूथ चेन बनाने के लिए व्यवस्थित किया जाता है।पानी के प्रवाह के अनुसार, इसे अलग-अलग अंतराल में इकट्ठा किया जाता है और पंपिंग स्टेशन में या जल उपचार प्रणाली के प्रवेश द्वार पर स्थापित किया जाता है, जब ड्राइविंग डिवाइस रेक चेन को नीचे से ऊपर की ओर ले जाने के लिए ड्राइव करता है, पानी में हर तरह की चीज़ें होती हैं रेक चेन द्वारा उठाया जाता है, और तरल बार गैप से बहता है।उपकरण ऊपरी शीर्ष पर घूमने के बाद, रेक श्रृंखला बदल जाती है चलने की दिशा ऊपर से नीचे की ओर बढ़ रही है।सामग्री अपने वजन से रेक दांतों से गिर जाएगी।जब रेक दांत रिवर्स साइड से उपकरण के नीचे की ओर मुड़ते हैं, तो वे पानी से लगातार मलबे को हटाने के लिए एक और पारस्परिक निरंतर संचालन शुरू करेंगे।ठोस-तरल पृथक्करण के उद्देश्य को प्राप्त करने के लिए।
मापदंडों
| मॉडल संख्या/पैरामीटर | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| डिवाइस चौड़ाई बी (मिमी) | 500 | 600 | 700 | 800 | 006 | 1000 | ११०० | १२०० | 1300 | 1400 | 1500 | ||||
| चैनल चौड़ाई बी 1 (मिमी) | बी+100 | ||||||||||||||
| प्रभावी गेट चौड़ाई बी 2 (मिमी) | बी-157 | ||||||||||||||
| फाउंडेशन बोल्ट स्पेसिंग B3 (मिमी) | बी+200 | ||||||||||||||
| कुल उपकरण चौड़ाई B4 (मिमी) | बी+350 | ||||||||||||||
|
रेक टूथ क्लीयरेंस b (मिमी) |
टी = 100 | 1≤बी≤10 | |||||||||||||
| टी = 150 | 10<बी≤50 | ||||||||||||||
| स्थापना कोण α(°) | 60~85 | ||||||||||||||
| चैनल गहराई एच (मिमी) | 800 ~ 12000 | ||||||||||||||
| प्लेटफार्म ऊंचाई एच1 (मिमी) के लिए निर्यात | 600~1200 | ||||||||||||||
| कुल उपकरण ऊंचाई एच 2 (मिमी) | एच+एच1+1500 | ||||||||||||||
|
रियर बॉक्स फ्रेम ऊंचाई H3 (डब्ल्यूडब्ल्यू) |
टी = 100 | 1000 | |||||||||||||
| टी = 150 | ~1100 | ||||||||||||||
|
रेक टूथ रनिंग स्पीड v (मिमिन) |
2.1 | ||||||||||||||
| मोटर की शक्ति एन (किलोवाट) | 0.55 ~ 1.1 | 0.75~1.5 | 1.1 ~ 2.2 | 1.5 ~ 3.0 | |||||||||||
| सिर का नुकसान (मिमी) | ≤20 (बिना रुकावट के) | ||||||||||||||
| सिविल इंजीनियरिंग लोड | पी1 (केएन) | 20 | 25 | ||||||||||||
| P2 (केएन) | 8 | 10 | |||||||||||||
| ΔP (केएन) | 1.5 | 2.0 | |||||||||||||
| मॉडल संख्या/पैरामीटर | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||
| गेट H3(m) से पहले पानी की गहराई | 1.0 | ||||||||||||
|
ओवरपास - गेट प्रवाह दर वी＇ (एम / एस) |
0.8 | ||||||||||||
|
मध्यान्तर बी (मिमी) |
1 |
ओवररन पानी प्रवाह की दर क्यू (एम3/एस) |
0.03 | 0.04 | 0.05 | 0.06 | 0.07 | 0.08 | 0.08 | 0.09 | 0.10 | 0.11 | 0.12 |
| 3 | 0.07 | 0.09 | 0.10 | 0.12 | 0.14 | 0.16 | 0.18 | 0.20 | 0.22 | 0.24 | 0.26 | ||
| 5 | 0.09 | 0.11 | 0.14 | 0.16 | 0.18 | 0.21 | 0.23 | 0.26 | 0.28 | 0.31 | 0.33 | ||
| 10 | 0.11 | 0.14 | 0.17 | 0.21 | 0.24 | 0.27 | 0.30 | 0.33 | 0.37 | 0.40 | 0.43 | ||
| 15 | 0.13 | 0.16 | 0.20 | 0.24 | 0.27 | 0.31 | 0.34 | 0.38 | 0.42 | 0.45 | 0.49 | ||
| 20 | 0.14 | 0.17 | 0.21 | 0.25 | 0.29 | 0.33 | 0.37 | 0.41 | 0.45 | 0.49 | 0.53 | ||
| 25 | 0.14 | 0.18 | 0.22 | 0.27 | 0.31 | 0.35 | 0.39 | 0.43 | 0.47 | 0.51 |
|
||
| 30 | 0.15 | 0.19 | 0.23 | 0.27 | 0.32 | 0.36 | 0.40 | 0.45 | 0.49 | 0.53 | 0.57 | ||
| 40 | 0.15 | 0.20 | 0.24 | 0.29 | 0.33 | 0.38 | 0.42 | 0.46 | 0.51 | 0.55 | 0.60 | ||
| 0.16 | 0.20 | 0.25 | 0.29 | 0.34 | 0.39 | 0.43 | 0.48 | 0.52 | 0.57 | 0.61 | |||
| 50 | |||||||||||||
मुख्य विशेषताएं
1. ड्राइविंग डिवाइस सीधे साइक्लॉयड पिन व्हील या हेलिकल गियर रिड्यूसर मोटर द्वारा संचालित होता है, जिसमें कम शोर, कॉम्पैक्ट संरचना और स्थिर संचालन की विशेषताएं होती हैं।
2. फ्रेम एक अभिन्न फ्रेम संरचना है, जिसमें मजबूत कठोरता, आसान स्थापना और कम दैनिक रखरखाव कार्य है।
3. रेक दांत के दो विनिर्देश हैं, रेक दांतों की पिच t=150mm, और रेक दांतों की पिच t=100mm।
4. उपकरण संचालित करना आसान है, और उपकरण के संचालन को सीधे स्थानीय / दूरस्थ रूप से नियंत्रित किया जा सकता है।
5. आकस्मिक अधिभार को रोकने के लिए, यह उपकरण संचालन को सुरक्षित और विश्वसनीय बनाने के लिए यांत्रिक कतरनी पिन और ओवरकुरेंट संचित वजन संरक्षण से लैस है।
6. जब उपकरण 1500 मिमी चौड़ा होता है, तो उपकरण की समग्र शक्ति सुनिश्चित करने के लिए, समानांतर कनेक्शन मोड को अपनाया जाएगा।
पैकिंग और डिलिवरी
1. अंतरराष्ट्रीय निर्यात मानक के साथ 20 फीट, 40 फीट, 40 एचपी कंटेनर द्वारा पनरोक पैकिंग।उपकरण फिटिंग, इलेक्ट्रिक मोटर और पावर कैबिनेट लकड़ी के केस या आयरन बॉक्स में पैक किया जाएगा।अन्य उपकरण कलर-स्ट्राइप्स प्लास्टिक क्लॉथ द्वारा पैक किए जाएंगे।
2. पूरे संयंत्र मशीनरी का आकार सामान्य रूप से बड़ा है, इसलिए हम उन सभी को पैक करने के लिए वाटरप्रूफ कपड़े का उपयोग करेंगे।मोटर, गियर बॉक्स या अन्य आसानी से क्षतिग्रस्त भागों, हम उन्हें बॉक्स में डाल देंगे।हमारे पास एक पेशेवर शिपिंग विभाग है, वे आपके कंटेनर मात्रा को बचाने के लिए अपनी पूरी कोशिश करेंगे।
