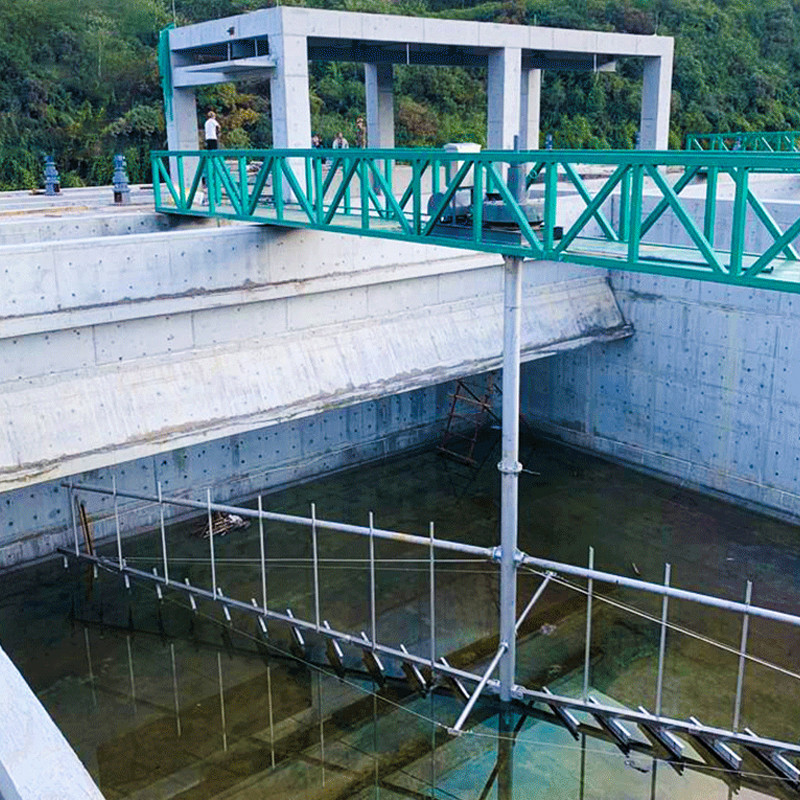

स्टेनलेस स्टील निलंबित सेंट्रल ड्राइव मड स्क्रेपर म्युनिसिपल सीवेज ट्रीटमेंट प्लांट

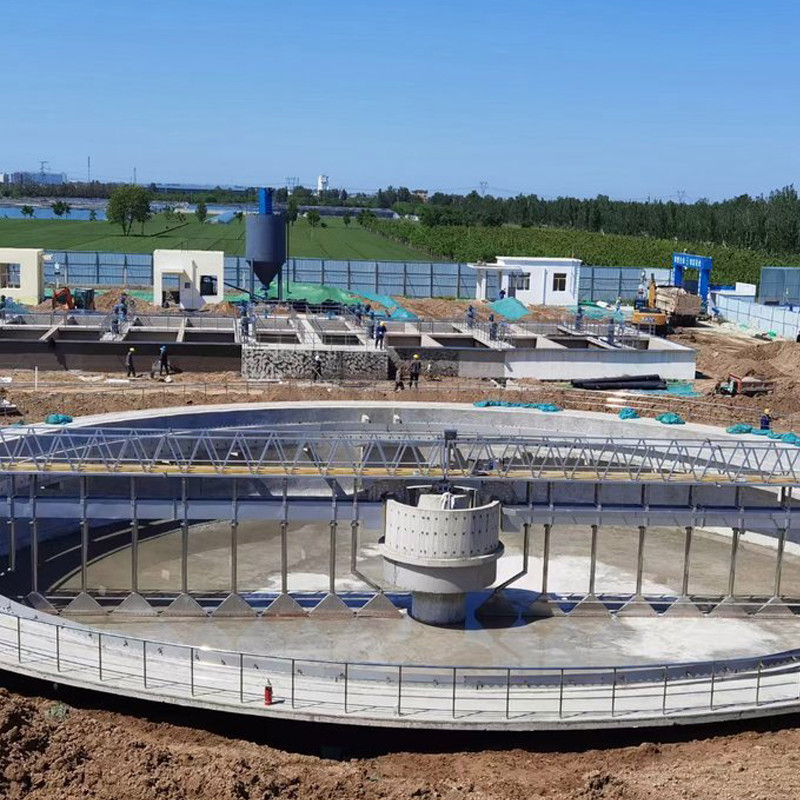

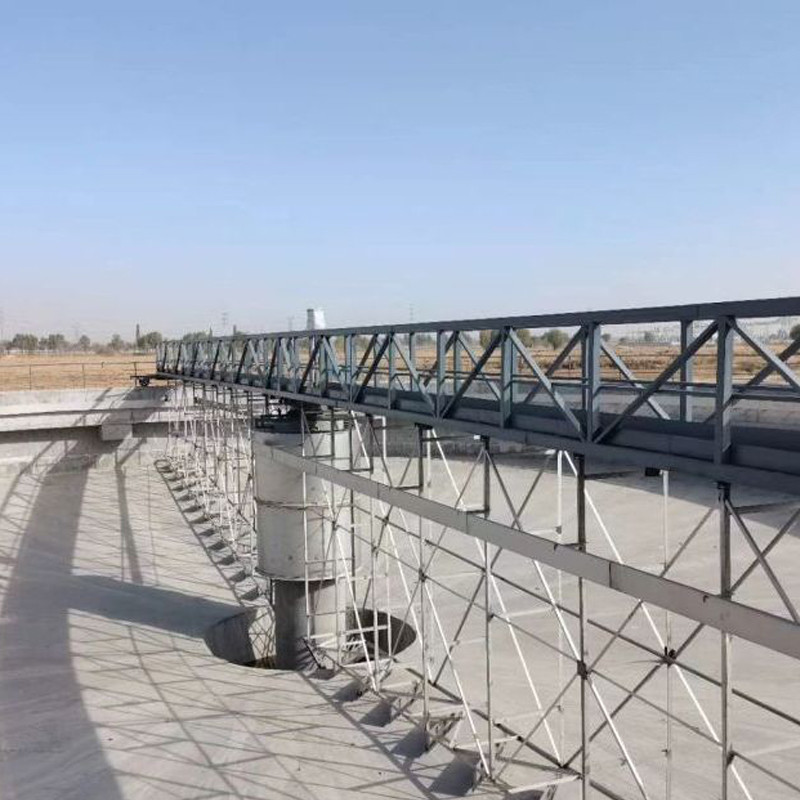

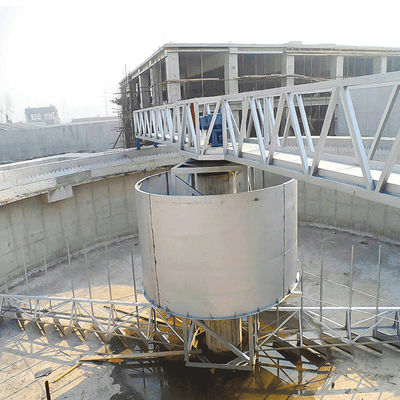

सेंट्रल ड्राइव सस्पेंडेड स्लज स्क्रैपिंग मुख्य रूप से सीवेज ट्रीटमेंट प्लांट के राउंड स्लज थिकनिंग टैंक में उपयोग किया जाता है, जो टैंक के तल पर बसे कीचड़ को कीचड़ रिटर्न या गाढ़ेपन और डीवाटरिंग के लिए स्लज सॉम्प में परिमार्जन करने के लिए उपयोग किया जाता है, और टैंक पर मैल को स्किम करता है। मैल हॉपर के लिए सतह, जिसे आगे के उपचार के लिए मैल हॉपर के माध्यम से टैंक से बाहर निकाला जाता है।
काम करने का सिद्धांत

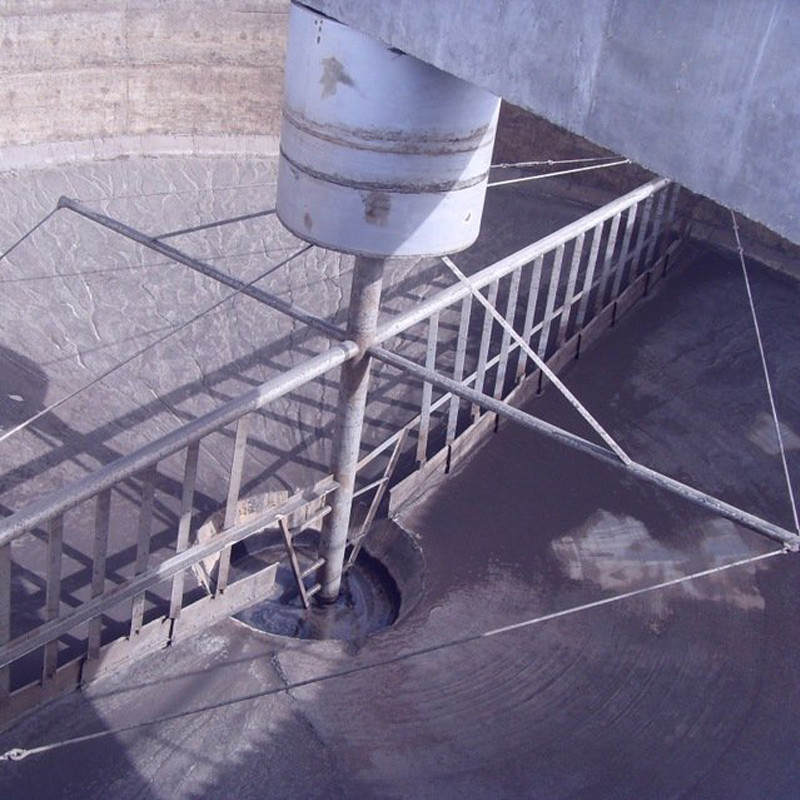

बिजली इकाई द्वारा संचालित, कीचड़ खुरचनी घुमाने के लिए निलंबित खुरचनी फ्रेम को चलाती है, और टैंक के तल पर बसे कीचड़ को खुरचनी के माध्यम से केंद्रीय कीचड़ नाबदान तक पहुंचाती है।कीचड़ के गाढ़ेपन के प्रभाव को बेहतर बनाने के लिए, खुरचनी भुजा धीरे-धीरे हिलाने के लिए मोटा होना ग्रिड बार चलाती है।कीचड़ से गुजरते समय, यह कीचड़ से बाहर निकलने के लिए सीवेज के लिए एक मार्ग प्रदान करता है।
उत्पाद की विशेषताएँ
1. सरल संरचना और हल्के वजन;जैसा कि ट्रस संरचना को अपनाया जाता है, पारंपरिक तंत्र की तुलना में तंत्र का वजन बहुत कम हो जाता है।
2. सरल और सुविधाजनक रखरखाव और कम संचालन लागत।
3. नया संचरण तंत्र ग्रहीय रेड्यूसर को गोद लेता है, जो स्थापित करना आसान है, संरचना में सरल और कॉम्पैक्ट और दक्षता में उच्च है।
4. सभी विद्युत घटक बाहरी प्रकार, सुरक्षित और भरोसेमंद हैं, और इन्हें यादृच्छिक और दूरस्थ रूप से नियंत्रित किया जा सकता है।
5. यह उपयोगकर्ताओं के विशिष्ट आकार के अनुसार निर्मित किया जा सकता है, और पानी के संपर्क में आने वाले हिस्से भी स्टेनलेस स्टील से बने हो सकते हैं।
उत्पाद मिश्रण

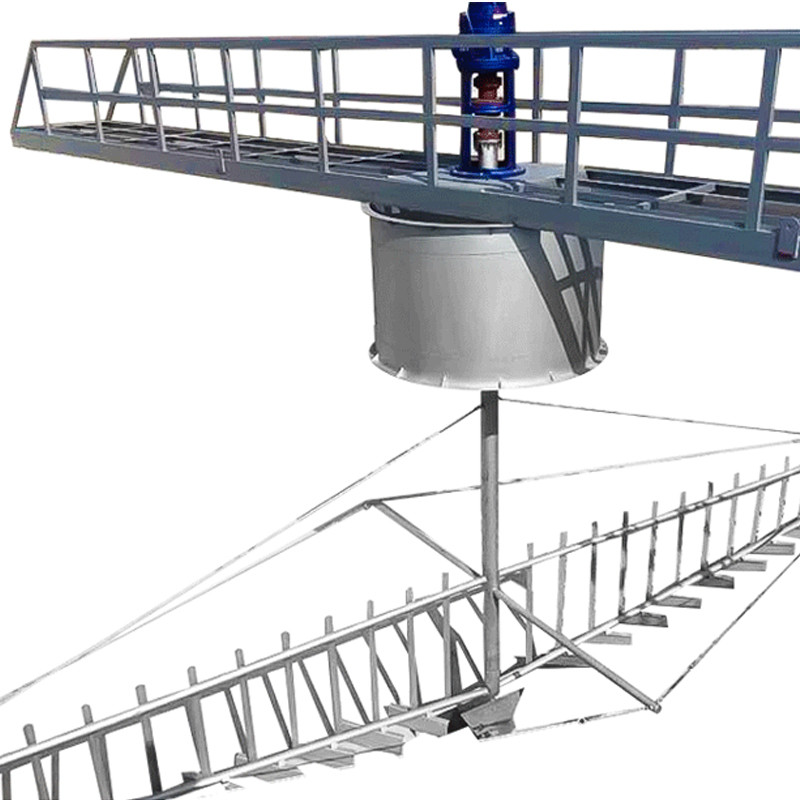

सेंट्रल ड्राइव सस्पेंशन थिनर मुख्य रूप से वर्किंग ब्रिज, स्मॉल स्क्रैपर, फ्लो स्टेबलाइजिंग सिलेंडर, मड स्क्रैपिंग ट्रस, ओवरफ्लो डिवाइस, सेंट्रल सपोर्ट, ड्राइविंग मैकेनिज्म, स्कम स्क्रैपर, मड स्क्रैपिंग बोर्ड, इलेक्ट्रिक बॉक्स आदि से बना होता है।
उत्पाद पैरामीटर
|
पैरामीटर / मॉडल पूल चौड़ाईΦ(एम) |
जेडबीजीएक्स-16 | जेडबीजीएक्स-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | जेडबीजीएक्स-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| दीप पूल गहराई एच (एम) | 3.5 ~ 4.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| पूल साइड पानी की गहराई H2(m) | 3.0 ~ 4.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| रेखा गति के आसपास V(m/min) | 1.8 ~ 2.2 | |||||||||
| चलने का पहिया आयाम (मिमी) | 400x120 | 420x150 | ||||||||
| मोटर एन की शक्ति (किलोवाट) | 0.37 | 0.55 | 0.75 | |||||||
| स्थापना का आकार (मिमी) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| एच 2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| बी | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एच 3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एल | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| पहिया के चारों ओर दबाव P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| केंद्रीय प्लेटफार्म पी 2 (केएन) का लंबवत भार | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| केंद्र भार पी 3 (केएन) का केंद्र भार | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
