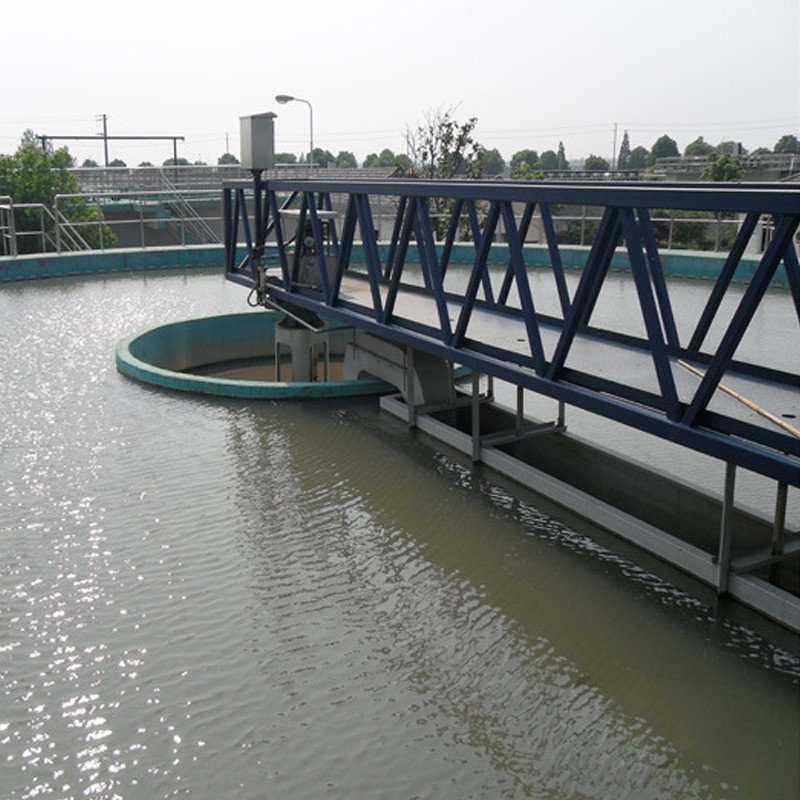

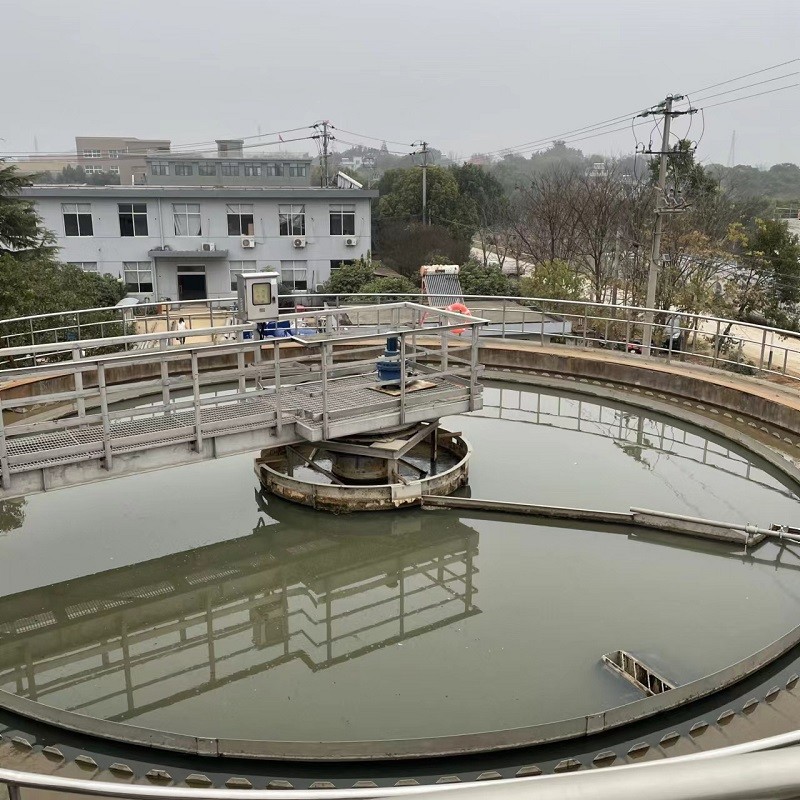

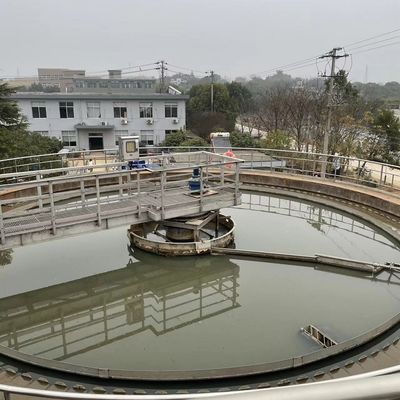

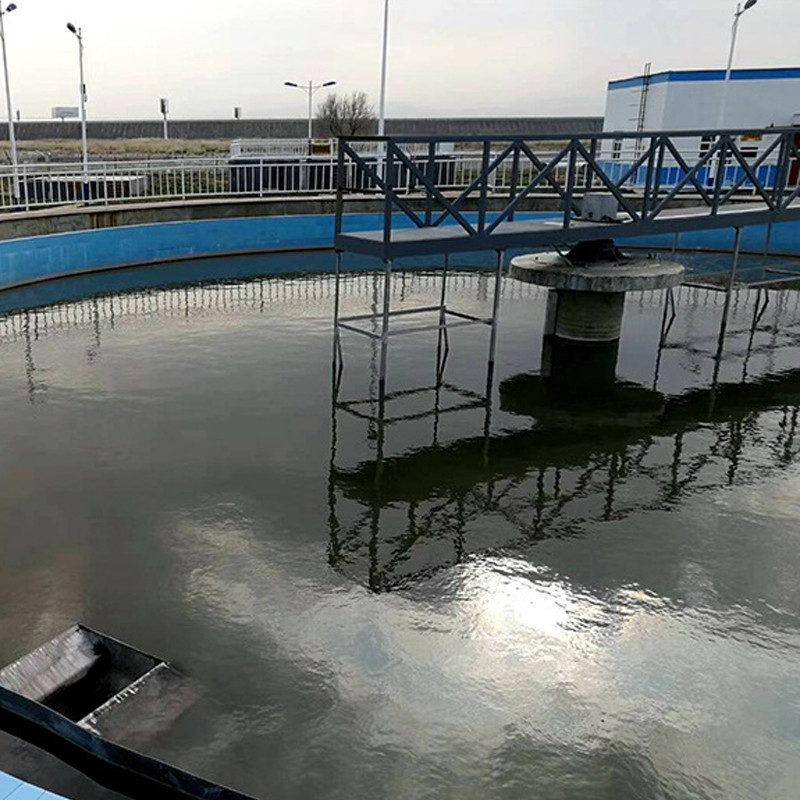

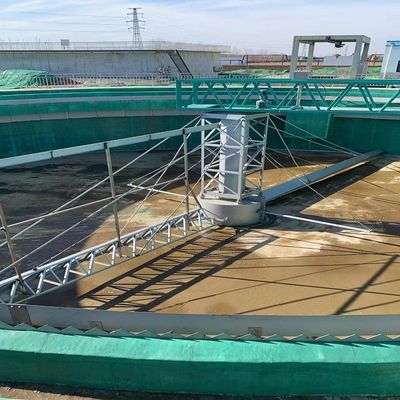

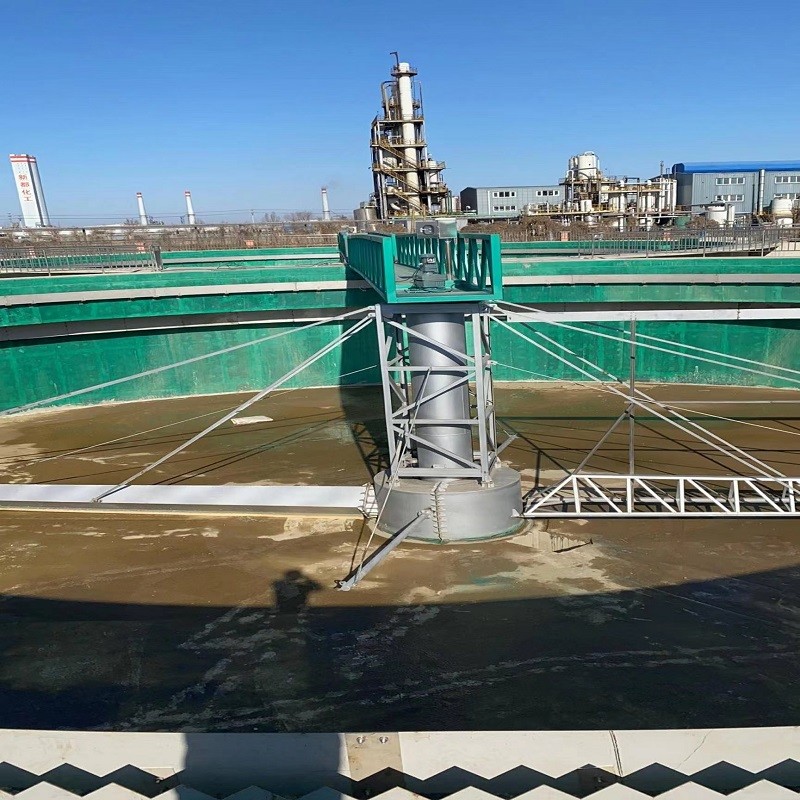

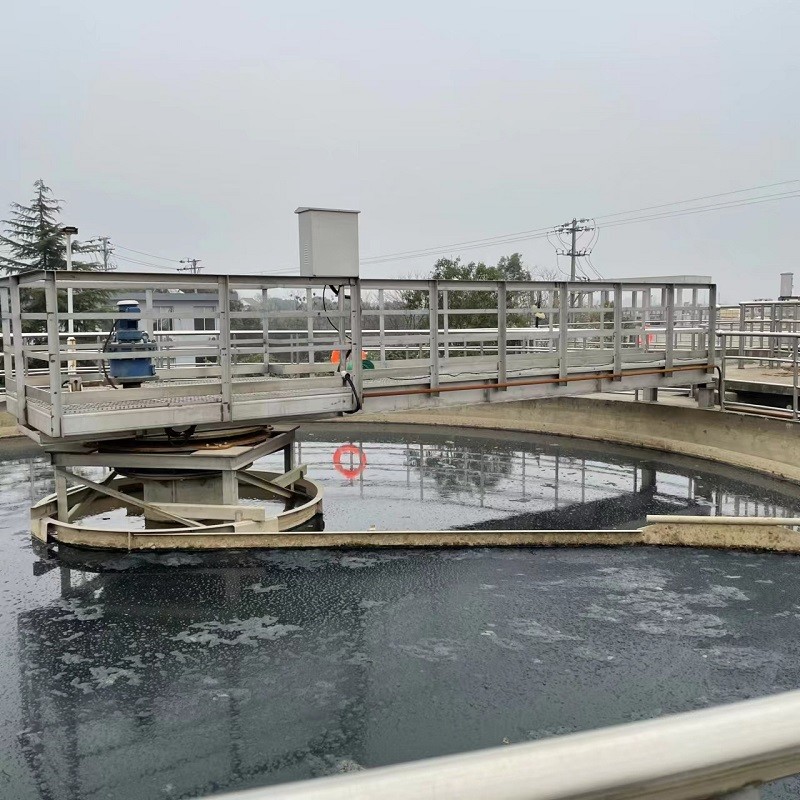

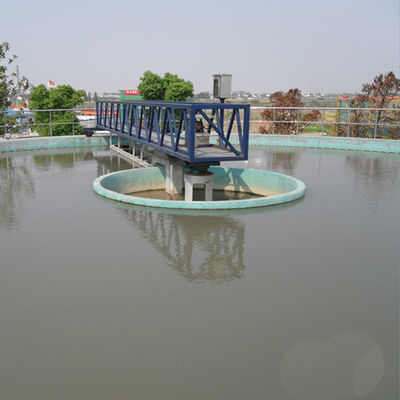

स्टेनलेस स्टील आधा पुल परिधीय ड्राइव मिट्टी खुरचनी निर्माता अवसादन टैंक कीचड़ उपचार उपकरण

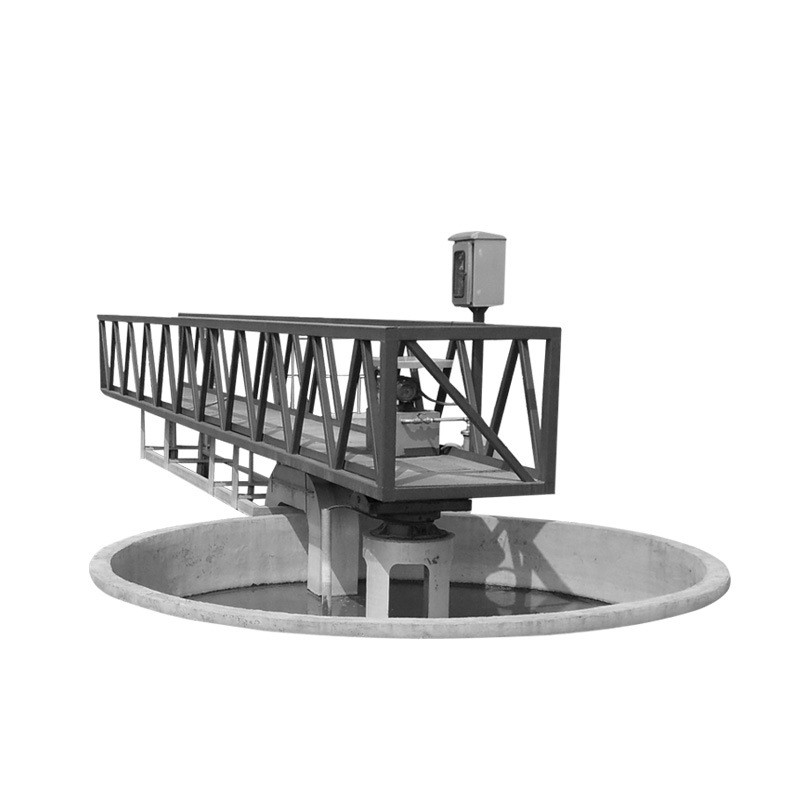

पूरी मशीन मुख्य रूप से आधे (पूर्ण) ब्रिज, ड्राइविंग डिवाइस, सेंट्रल रोटरी सपोर्ट, मूवेबल आर्म, मड स्क्रेपर, स्किमिंग डिवाइस, वॉटर वियर और अन्य स्टील स्ट्रक्चर से बनी होती है।उपकरण व्यापक रूप से बड़े और मध्यम आकार के रेडियल प्रवाह अवसादन टैंक से कीचड़ को स्क्रैप करने और हटाने के लिए उपयोग किया जाता है।संरचना केंद्रीय बट्रेस, परिधीय संचरण, और मैल हटाने वाला उपकरण है।
साथ ही, उपकरण उल्लेखनीय ऊर्जा-बचत प्रभाव और सुविधाजनक दैनिक रखरखाव के साथ एक आदर्श कीचड़ निर्वहन उपकरण भी है।
काम करने का सिद्धांत
हाफ ब्रिज पेरिफेरल ड्राइव मड स्क्रेपर: सीवेज डायवर्सन सिलेंडर के माध्यम से प्रसार के बाद रेडियल तरीके से पूल के केंद्र में इनलेट पाइप से परिधि तक समान रूप से बहता है।निलंबित कीचड़ अवसादन के बाद पूल के तल पर जमा किया जाता है।सतह पर तैरनेवाला ओवरफ्लो वियर प्लेट के माध्यम से टैंक से छुट्टी दे दी जाती है, और कीचड़ को पूल की परिधि से खुरचनी प्लेट के माध्यम से केंद्रीय कीचड़ नाबदान में स्क्रैप किया जाता है।पूल में पानी के दबाव के आधार पर कीचड़ को कीचड़ निर्वहन पाइप के माध्यम से पूल से छुट्टी दे दी जाती है।
उत्पाद की विशेषताएँ
1. बड़ी प्रसंस्करण क्षमता फर्श की जगह बचा सकती है।
2. उपकरण को केवल एक मोटर की आवश्यकता होती है, जो ऊर्जा और बिजली की खपत को बचाता है।
3. स्क्रैप की जा सकने वाली कीचड़ सांद्रता अधिक होती है और कीचड़ निर्वहन प्रभाव अच्छा होता है।
4. खुरचनी में सरल संरचना, सुरक्षित और विश्वसनीय संचालन और सुविधाजनक रखरखाव है।
5. अच्छा अनुकूलनशीलता, पूर्ण स्वचालित नियंत्रण का एहसास करना आसान है।
आदेश विवरण
1. कृपया इंगित करें कि कब स्किमिंग डिवाइस, आउटलेट वियर प्लेट, मैल बैफल और आउटलेट टैंक की आवश्यकता है;
2. उपकरण सामग्री, विरोधी जंग, मोटर और रेड्यूसर आवश्यकताओं को इंगित करें;
3. आदेश देते समय, कृपया पूल की सिविल इंजीनियरिंग प्रक्रिया ड्राइंग प्रदान करें और विस्तृत आयामों को इंगित करें।
पैरामीटर
| मॉडल संख्या / पैरामीटर | जेडबीजी-16 | जेडबीजी-20 | जेडबीजी-25 | जेडबीजी-30 | जेडबीजी-35 | जेडबीजी-40 | जेडबीजी-45 | जेडबीजी-50 | जेडबीजी-55 | |
| पूल व्यास Φ (एम) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| दीप पूल गहराई एच (एम) | 3.5～4.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| पूल के किनारे पानी की गहराई H2(m) | 3.0～4.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| लाइन गति के आसपास v(m／min) | 2.0~3.0 | |||||||||
| वॉकिंग व्हील आयाम (मिमी) | 400x120 | 120x450 | ||||||||
| मोटर की शक्ति एन (किलोवाट) | 0.37 | 0.55 | 0.75 | |||||||
| स्थापना आकार (मिमी) | 1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| 3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| 4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| एच 2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| बी | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एच3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| ली | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| पहिया दबाव के आसपास P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| केंद्रीय मंच P2 (KN) का लंबवत भार | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| केंद्र भार P3 (KN) का केंद्र भार | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
