गैर-धातु श्रृंखला कीचड़ कीचड़ खुरचनी निर्माता कीचड़ अवसादन टैंक श्रृंखला प्लेट कीचड़ खुरचनी
श्रृंखला प्रकार कीचड़ खुरचनी एक निलंबन प्रकार कीचड़ हटाने वाला उपकरण है, जो जल उपचार परियोजनाओं में परिपत्र प्राथमिक अवसादन टैंक, माध्यमिक अवसादन टैंक और एकाग्रता टैंक से कीचड़ के निर्वहन के लिए उपयुक्त है।अवसादन टैंक कंक्रीट या स्टील संरचना का होता है।टैंक का निचला भाग थोड़ा शंक्वाकार है, और टैंक के नीचे का केंद्र एक कीचड़ वाली बाल्टी है जो कीचड़ पाइप से जुड़ी है।वर्किंग ब्रिज कंक्रीट या स्टील स्ट्रक्चर का होता है।इस उपकरण में पूल बॉडी और वर्किंग ब्रिज शामिल नहीं है।उपयोगकर्ता स्वयं समस्या का समाधान कर सकता है।
काम करने का सिद्धांत
मैल स्क्रेपर पूल के केंद्र से पूल की परिधि तक तरल सतह पर मैल को स्किम करता है और इसे हिंज टाइप स्लैग स्क्रेपर क्षेत्र में एकत्र करता है।एकत्रित मैल मेजबान मशीन के साथ स्किमिंग बकेट में पूल के चारों ओर घूमता है, और स्लैग स्क्रैपर के काज के माध्यम से स्किमिंग बकेट में स्क्रैप किया जाता है और पूल के बाहर छुट्टी दे दी जाती है।
उत्पाद संरचना

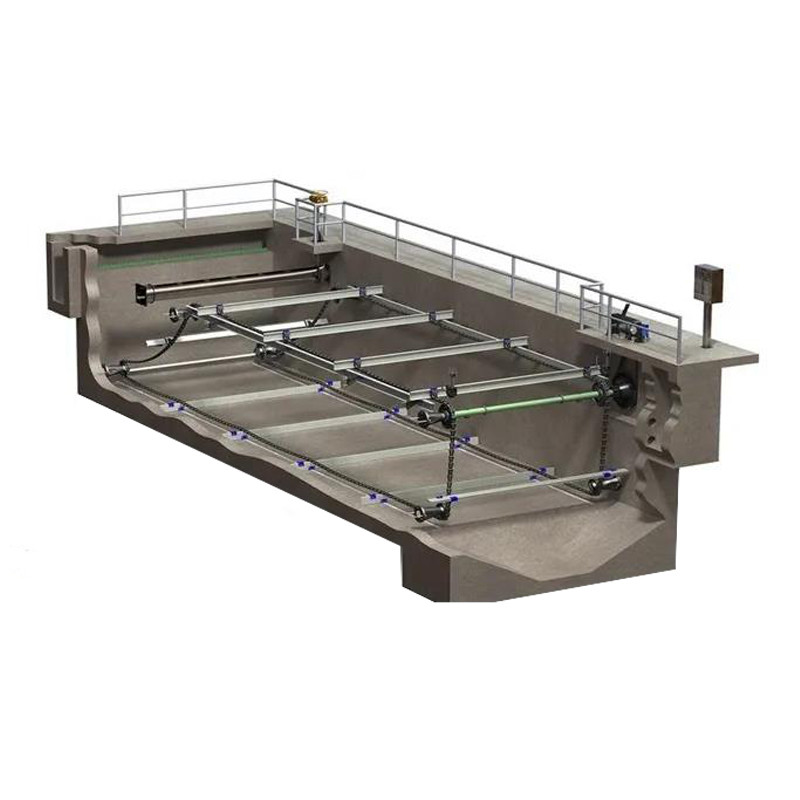

चेन प्लेट टाइप मड स्क्रेपर मुख्य रूप से ड्राइव मैकेनिज्म, मेन बीम, सेंट्रल रोटरी सपोर्ट, गाइड सिलेंडर, मड स्क्रैपिंग सिस्टम, स्लैग बकेट और फ्लशिंग मैकेनिज्म, आर्टिकुलेटेड स्लैग स्क्रेपर, स्लैग स्किमिंग प्लेट, स्लैग स्किमिंग बकेट, वॉटर आउटलेट त्रिकोणीय एज प्लेट से बना होता है। , मैल बफल, नियंत्रण बॉक्स और अन्य घटक।
पैरामीटर
| मॉडल संख्या / पैरामीटर | जेडबीजी-16 | जेडबीजी-20 | जेडबीजी-25 | जेडबीजी-30 | जेडबीजी-35 | जेडबीजी-40 | जेडबीजी-45 | जेडबीजी-50 | जेडबीजी-55 | |
| पूल व्यास Φ (एम) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| दीप पूल गहराई एच (एम) | 3.5～4.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| पूल के किनारे पानी की गहराई H2(m) | 3.0～4.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| लाइन गति के आसपास v(m／min) | 2.0~3.0 | |||||||||
| वॉकिंग व्हील आयाम (मिमी) | 400x120 | 120x450 | ||||||||
| मोटर की शक्ति एन (किलोवाट) | 0.37 | 0.55 | 0.75 | |||||||
| स्थापना आकार (मिमी) | 1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| 3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| 4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| एच 2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| बी | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एच3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| ली | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| पहिया दबाव के आसपास P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| केंद्रीय मंच P2 (KN) का लंबवत भार | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| केंद्र भार P3 (KN) का केंद्र भार | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
