सीवेज अवसादन टैंक केंद्र ड्राइव कीचड़ खुरचनी निर्माता 304 स्टेनलेस स्टील कीचड़ खुरचनी

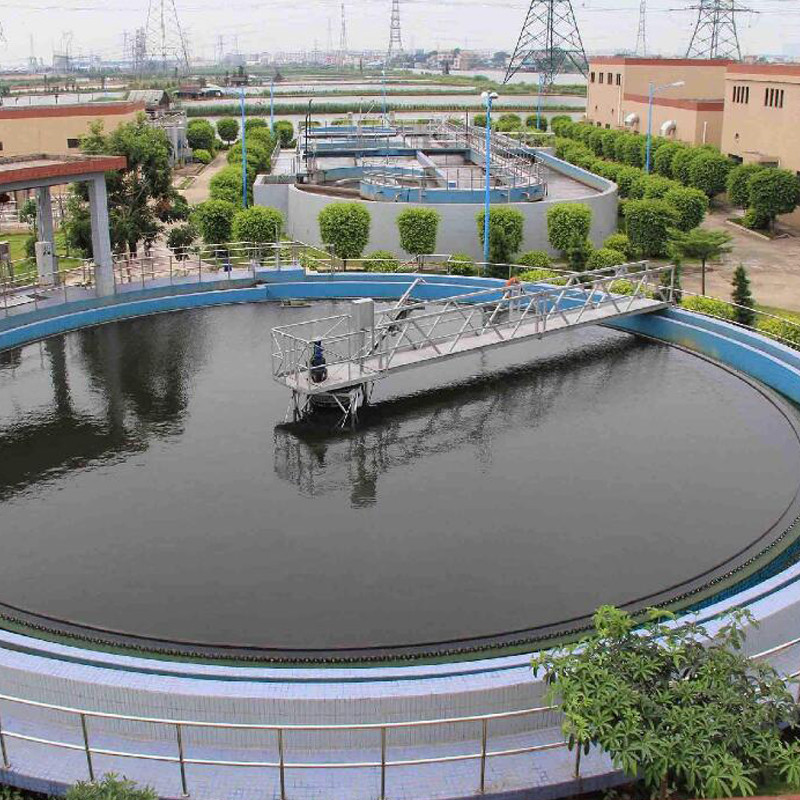

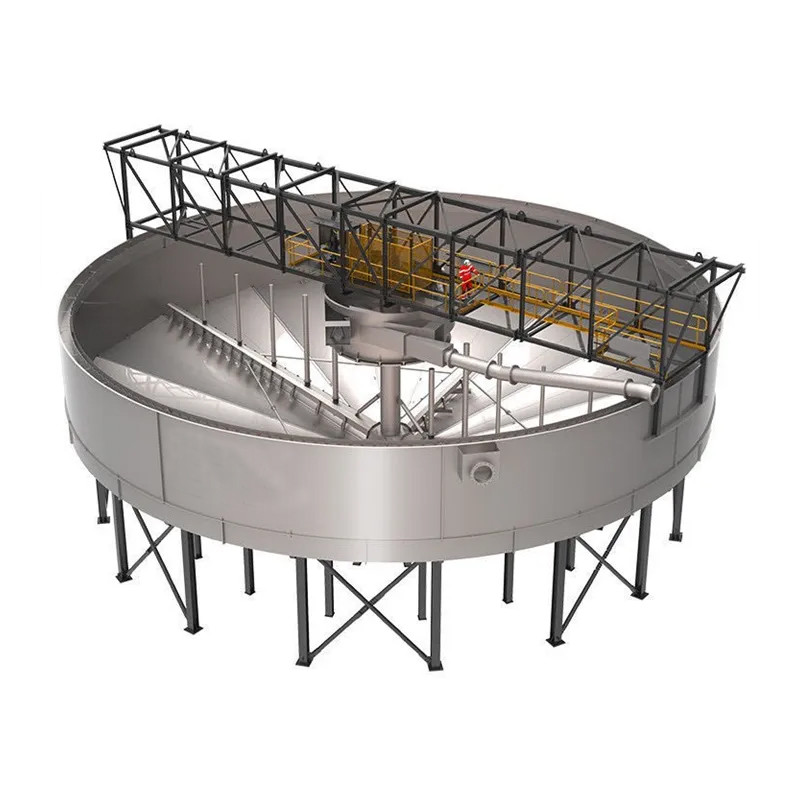

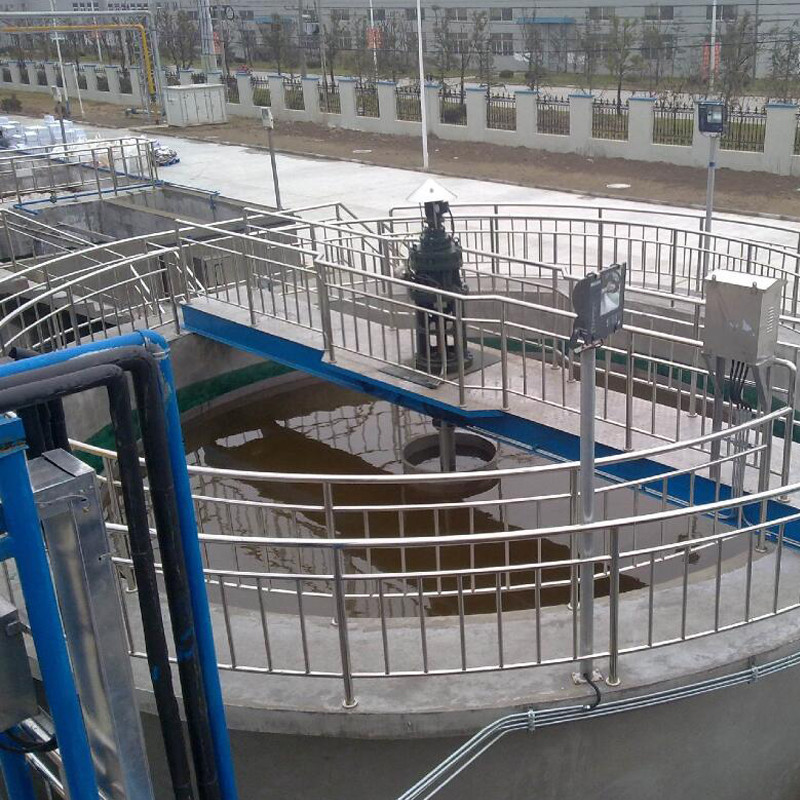

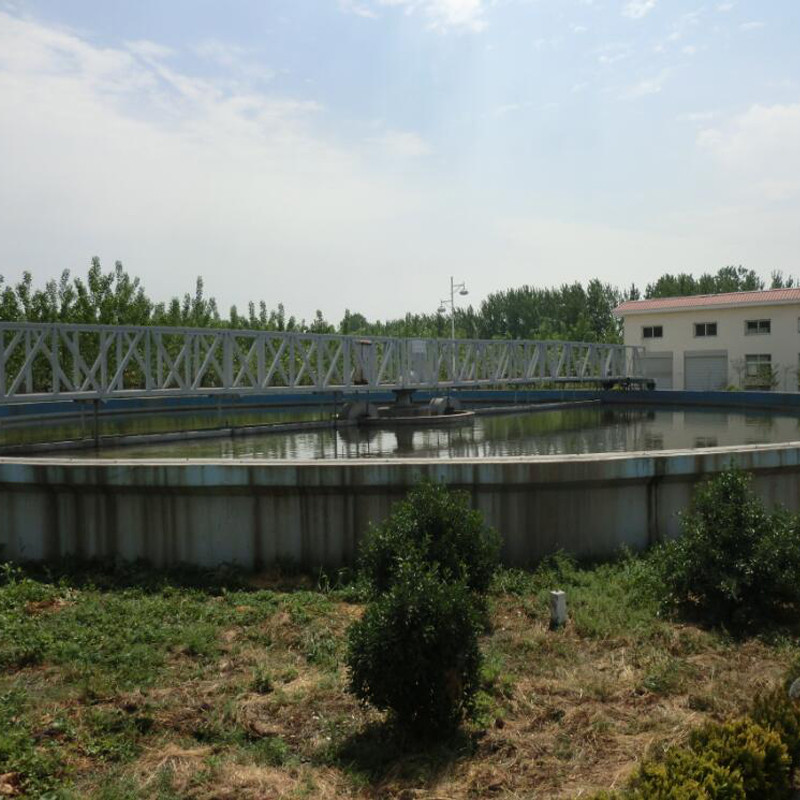

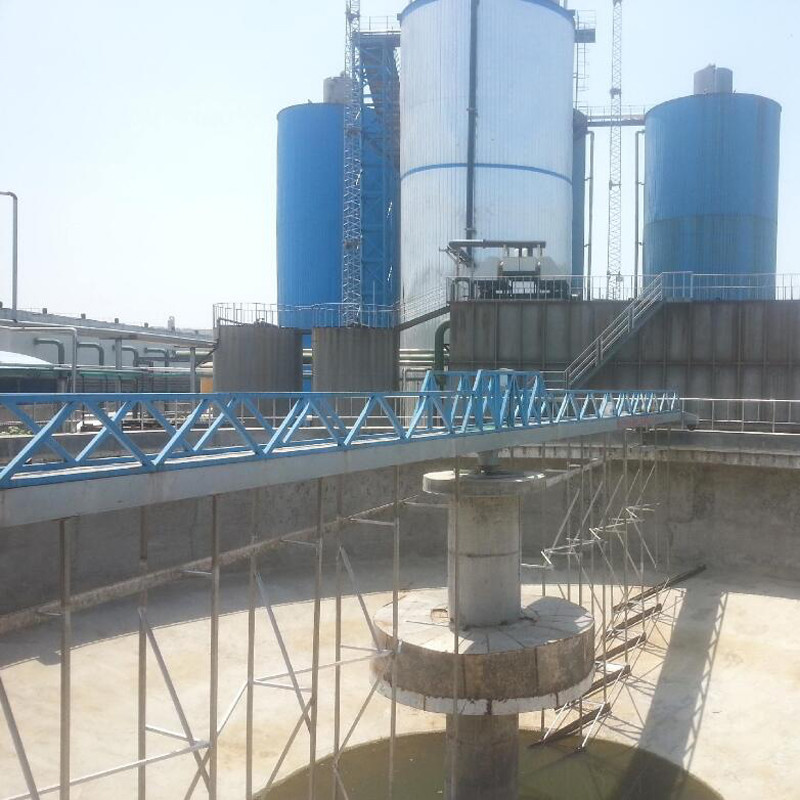

सेंट्रल ड्राइव मड स्क्रेपर रेडियल फ्लो (परिपत्र) अवसादन टैंक के कीचड़ स्क्रैपिंग और डिस्चार्जिंग के लिए लागू होता है, जिसका व्यास आमतौर पर जल आपूर्ति और जल निकासी परियोजना में जल संयंत्र या सीवेज उपचार संयंत्र में 18 मीटर से अधिक नहीं होता है।सेंट्रल ड्राइव मड स्क्रैपर मुख्य रूप से ड्राइविंग डिवाइस, मेन शाफ्ट, रेलिंग, स्टील बीम, वर्टिकल ग्रिड बार, सपोर्ट, मड स्क्रैपर, ओवरफ्लो वियर प्लेट, पुल रॉड, स्मॉल स्क्रैपर, अंडरवाटर बेयरिंग, फ्लो स्टेबलाइजर, इलेक्ट्रिक कंट्रोल बॉक्स और अन्य से बना है। अवयव।
काम करने का सिद्धांत

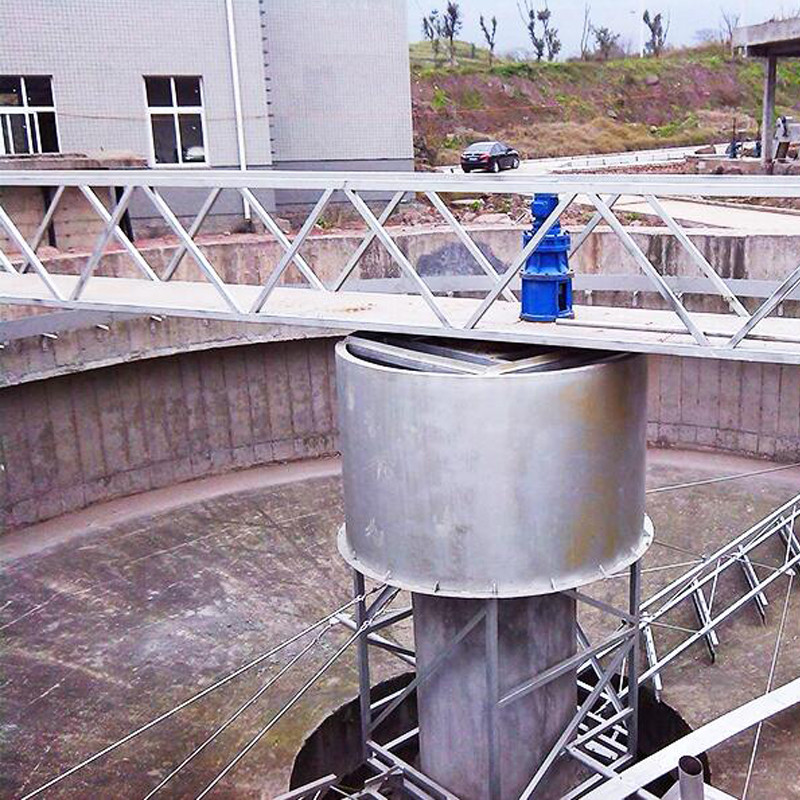

सीवेज प्रसार के लिए इनलेट पाइप से डायवर्जन ड्रम में प्रवाहित होता है, और फिर एक रेडियल दिशा में समान रूप से आसपास के क्षेत्र में बहता है।अवसादन के बाद निलंबित कीचड़ टैंक के तल पर जमा हो जाती है।ड्राइविंग डिवाइस सेंटर स्टैंड को घुमाने के लिए ड्राइव करता है, और स्क्रैपर आर्म और स्क्रैपर को घुमाने के लिए ड्राइव करता है।टैंक के चारों ओर कीचड़ को केंद्रीय कीचड़ संग्रह टैंक में खुरचने के बाद, टैंक के अंदर स्थिर दबाव द्वारा टैंक के बाहर कीचड़ निर्वहन पाइप से छुट्टी दे दी जाती है।स्किमिंग डिवाइस द्वारा पानी की सतह के मैल को टैंक के किनारे स्किम किया जाता है, और फिर इसे स्लैग बाल्टी में स्लैग स्क्रेपर द्वारा स्क्रैप किया जाता है और टैंक के बाहर छुट्टी दे दी जाती है;सतह पर तैरनेवाला त्रिकोणीय आउटलेट वीयर प्लेट के माध्यम से आउटलेट टैंक में बहता है, और फिर निर्वहन करता है।
आवेदन पत्र
सेंट्रल ड्राइव मड स्क्रेपर का व्यापक रूप से शहरों, रासायनिक उद्योग, हल्के वस्त्र, धातु विज्ञान और अन्य उद्योगों में सीवेज उपचार परियोजनाओं में उपयोग किया जा सकता है।उपयोगिता मॉडल में उचित संरचना, उच्च दक्षता, सुविधाजनक संचालन और रखरखाव के फायदे हैं, और यह एक आदर्श सीवेज उपचार परियोजना है।
मुख्य विशेषताएं
1. काम करने वाला पुल आधा पुल प्रकार है, और इसकी सामग्री कार्बन स्टील या स्टेनलेस स्टील संरचना हो सकती है
2. ड्राइविंग डिवाइस आउटपुट टॉर्क और गति और उच्च संचरण प्रभाव सुनिश्चित करने के लिए पेचदार गियर रिड्यूसर और वर्म गियर रिड्यूसर के संयोजन को अपनाता है;
3. रिड्यूसर ओवर टॉर्क प्रोटेक्शन डिवाइस से लैस है, जो ऑपरेशन में सुरक्षित और विश्वसनीय है;
4. उपकरण संचालित करना आसान है और उपकरण के संचालन को सीधे / दूरस्थ रूप से नियंत्रित कर सकता है;
मापदंडों
| नमूना | एनएल 3xएल | एनएल 4.5xएल | एनएल 5xएल | एनएल 6xएल |
| पूल चौड़ाई बी (एम) | 3 | 4.5 | 5 | 6 |
| अनुशंसित पूल लंबाई एल (एम) | 8 ~ 16 | 8 ~ 16 | 8 ~ 16 | 8 ~ 16 |
| अनुशंसित पूल गहराई एच (एम) | 3.5 | 3.5 | 3.5 | 3.5 |
| ड्राइविंग पावर (किलोवाट) | 2.2 | 2.2 | 2.2 | 3 |
| खुरचनी गतिमान गति (एम/मिनट) | 1 | 1 | 1 | 1 |
| स्क्रैच रिक्ति (एम) | 2 | 2 | 2 | 2 |
| आने वाली पानी मैलापन (मिलीग्राम / एल) | ≤500 | ≤500 | ≤500 | ≤500 |
