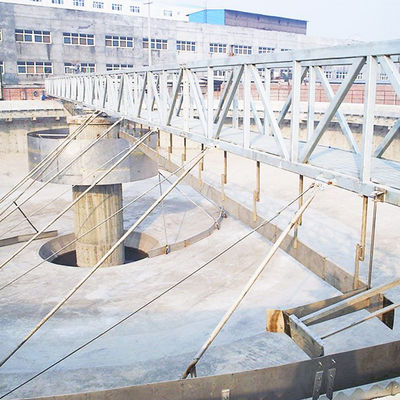

304 स्टेनलेस स्टील पुल शैली कीचड़ खुरचनी मशीन हवा प्लवनशीलता टैंक कीचड़ खुरचनी निर्माता

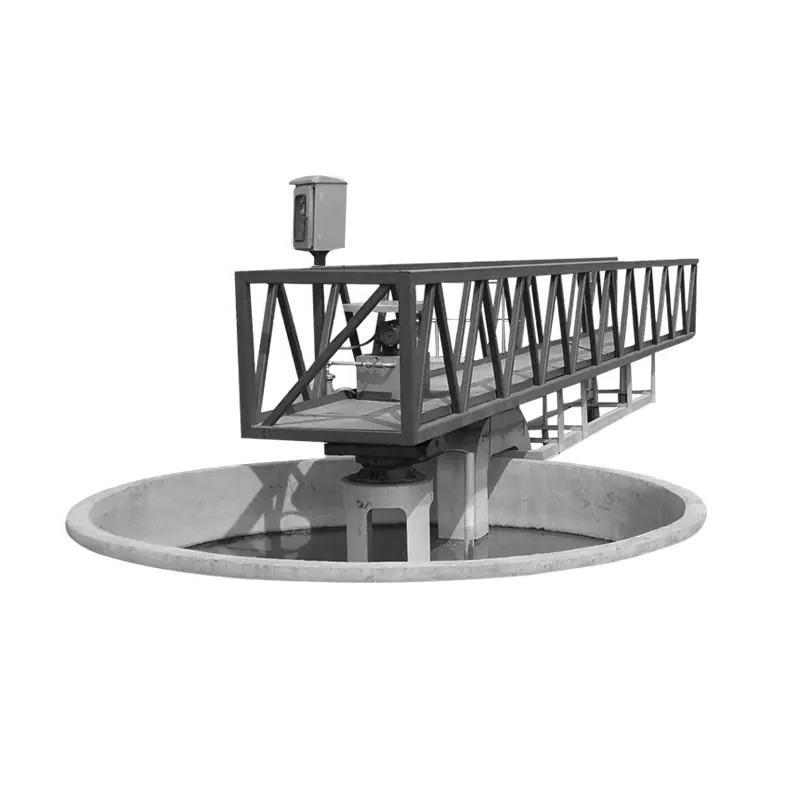

पेरिफेरल ड्राइव स्लज सक्शन मशीन मुख्य रूप से वर्किंग ब्रिज (वॉकवे और एस्केलेटर सहित), ड्राइव डिवाइस, स्लज कलेक्टिंग टैंक, स्लज सक्शन डिवाइस, वैक्यूम पंपिंग और साइफन डैमेज सिस्टम, रोटरी फिक्सिंग मैकेनिज्म, स्क्रैपर असेंबली, स्किमिंग मैकेनिज्म, स्लैग बकेट असेंबली से बना है। , वीर सफाई ब्रश, नियंत्रण कैबिनेट, सभी कनेक्टिंग फास्टनरों, स्पेयर पार्ट्स इत्यादि।
काम करने का सिद्धांत
परिधीय कीचड़ खुरचनी और चूषण मशीन खुरचनी ड्राइव और निलंबन घटक के संचरण के माध्यम से खुरचनी द्वारा केंद्रीय कीचड़ एकत्र करने वाले टैंक में कीचड़ इकट्ठा करती है और हाइड्रोस्टेटिक दबाव या पंप द्वारा कीचड़ को टैंक से बाहर निकालती है।मध्य जल प्रवेश और कीचड़ निर्वहन को अपनाया जाता है, और समान जल प्रवाह सुनिश्चित करने के लिए आसपास के जल निकासी को अपनाया जाता है।तरल स्तर के अंतर के साथ स्व सक्शन कीचड़ निर्वहन को अपनाया जाता है, और मैल स्क्रैपिंग और डिस्चार्जिंग डिवाइस और अधिभार संरक्षण उपकरण प्रदान किया जाता है।
उत्पाद की विशेषताएँ
1. वर्किंग ब्रिज ट्रस स्ट्रक्चर को अपनाता है, जो सरल, स्थिर और टिकाऊ होता है।
2. रखरखाव सरल और सुविधाजनक है, और संचालन लागत कम है।
3. ट्रांसमिशन रिड्यूसर के लिए कई विकल्प हैं: शाफ्ट माउंटेड, सरल और कॉम्पैक्ट संरचना, सुविधाजनक रखरखाव;साइक्लोइडल पिन व्हील रिड्यूसर सस्ता है और इसमें उच्च संचरण क्षमता है।
4. उपयोगकर्ता की जरूरतों के अनुसार, चलने वाले पहिये की सतह को इंजीनियरिंग रबर व्हील (मानक विन्यास), स्टील व्हील, नायलॉन व्हील और पॉलीयुरेथेन से बनाया जा सकता है।
5. उच्च दक्षता लघुगणक सर्पिल कीचड़ खुरचनी कीचड़ संग्रह की विश्वसनीयता सुनिश्चित करता है।
6. बिजली के घटक बाहरी प्रकार, सुरक्षित और भरोसेमंद हैं, और इन्हें यादृच्छिक और दूरस्थ रूप से नियंत्रित किया जा सकता है।
7. परिधीय कीचड़ खुरचनी उपकरण उपयोगकर्ता के विशिष्ट आकार के अनुसार निर्मित किया जा सकता है।पानी के संपर्क में आने वाले हिस्से स्टेनलेस स्टील के बने हो सकते हैं।
आवेदन
पेरिफेरल ड्राइव मड स्क्रेपर का व्यापक रूप से शहरों, रसायन, कपड़ा, धातु विज्ञान और अन्य उद्योगों में सीवेज उपचार परियोजनाओं में उपयोग किया जा सकता है।उपयोगिता मॉडल में उचित संरचना, उच्च दक्षता, सुविधाजनक संचालन और रखरखाव के फायदे हैं, और यह एक आदर्श सीवेज उपचार परियोजना है।
उत्पाद पैरामीटर
|
पैरामीटर / मॉडल पूल चौड़ाईΦ(एम) |
जेडबीजीएक्स-16 | जेडबीजीएक्स-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | जेडबीजीएक्स-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| दीप पूल गहराई एच (एम) | 3.5 ~ 4.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| पूल साइड पानी की गहराई H2(m) | 3.0 ~ 4.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| रेखा गति के आसपास V(m/min) | 1.8 ~ 2.2 | |||||||||
| चलने का पहिया आयाम (मिमी) | 400x120 | 420x150 | ||||||||
| मोटर एन की शक्ति (किलोवाट) | 0.37 | 0.55 | 0.75 | |||||||
| स्थापना का आकार (मिमी) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| एच 2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| बी | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एच 3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एल | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| पहिया के चारों ओर दबाव P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| केंद्रीय प्लेटफार्म पी 2 (केएन) का लंबवत भार | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| केंद्र भार पी 3 (केएन) का केंद्र भार | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
