चेन प्लेट कीचड़ खुरचनी निर्माता 304 स्टेनलेस स्टील श्रृंखला प्रकार कीचड़ खुरचनी
सीवेज उपचार में अवसादन टैंक के लिए श्रृंखला कीचड़ खुरचनी एक सहायक उपकरण है।यह विशेष रूप से औद्योगिक और शहरी सीवेज से टैंक के तल पर ग्रीस, कोलाइड और कीचड़ को हटाने के लिए डिज़ाइन किया गया है।श्रृंखला तेल खुरचनी और कीचड़ खुरचनी को स्थानीय परिस्थितियों, लचीले लावा हटाने नियंत्रण, स्थिर संचालन, सुविधाजनक संचालन, सरल रखरखाव और लंबी सेवा जीवन के उपायों को समायोजित करने की विशेषता है।
काम करने का सिद्धांत

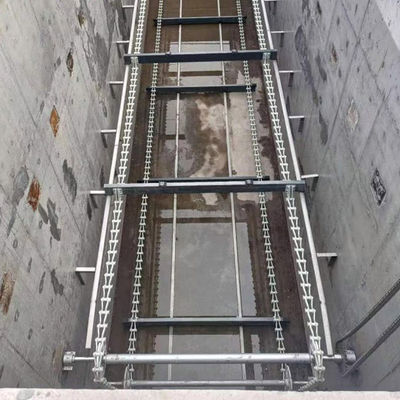

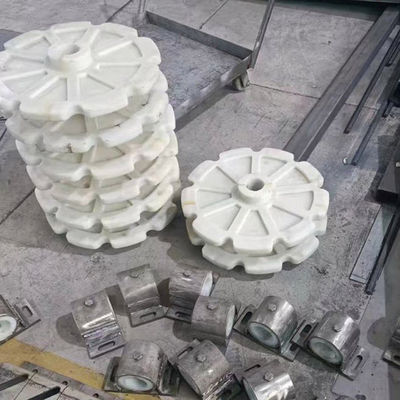

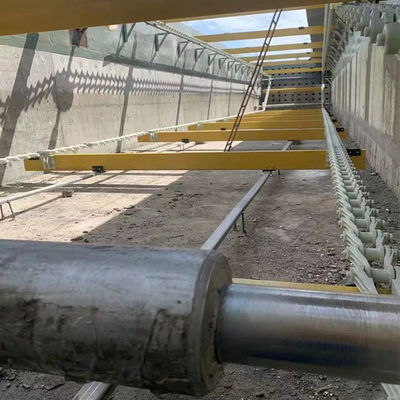

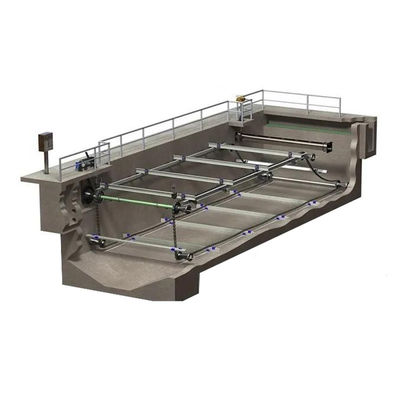

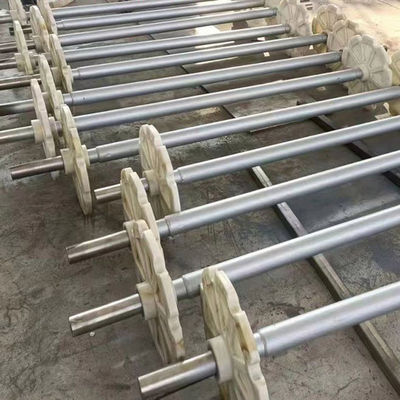

चेन मड स्क्रेपर का उपयोग पानी की सतह पर तैरने वाले ठोस पदार्थों को लगातार हटाने और पूल के तल पर कीचड़ को हटाने के लिए किया जाता है।तेल खुरचनी पूल की सतह और तल के साथ चलती है और निलंबित ठोस को तरल स्तर के इनलेट अंत से आउटलेट अंत तक धकेलती है।श्रृंखला के दोनों सिरों पर तेल खुरचनी और मिट्टी खुरचनी की खुरचनी तय की जाती है, और तेल खुरचनी और मिट्टी खुरचनी को स्प्रोकेट ट्रांसमिशन डिवाइस चलाकर चलाया जाता है।ऑयल स्क्रेपर और मड स्क्रेपर प्रदूषकों को स्लैग डिस्चार्ज टैंक में परिमार्जन करने और स्लज बकेट में कीचड़ डालने के लिए टैंक की पूरी चौड़ाई के साथ चलते हैं।
प्रदर्शन गुण
1. खुरचनी की गति मध्यम होती है, जिसमें सीवेज में थोड़ी गड़बड़ी होती है और निलंबित ठोस पदार्थों के अवसादन के लिए अनुकूल होती है।
2. खुरचनी पूल में निरंतर रोटरी गति करती है, और आगे और पीछे उलटने की आवश्यकता नहीं होती है।ड्राइव डिवाइस पूल की सतह के प्लेटफॉर्म पर स्थित है, इसलिए बिजली वितरण और रखरखाव बहुत सरल है।
3. इसे अतिरिक्त तंत्र के बिना स्लैग स्किमर के रूप में भी इस्तेमाल किया जा सकता है।
पैरामीटर
| मॉडल संख्या / पैरामीटर्स | जेडबीजी-16 | जेडबीजी-20 | जेडबीजी-25 | जेडबीजी-30 | जेडबीजी-35 | जेडबीजी-40 | जेडबीजी-45 | जेडबीजी-50 | जेडबीजी-55 | |
| पूल व्यास Φ (एम) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| दीप पूल गहराई एच (एम) | 3.5 ~ 4.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| पूल साइड पानी की गहराई H2(m) | 3.0 ~ 4.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| रेखा गति के आसपास v(m/min) | 2.0 ~ 3.0 | |||||||||
| चलने का पहिया आयाम (मिमी) | Φ400x120 | Φ120x450 | ||||||||
| मोटर एन (किलोवाट) की शक्ति | 0.37 | 0.55 | 0.75 | |||||||
| स्थापना का आकार (मिमी) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| एच 2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| बी | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एच 3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एल | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| पहिया के चारों ओर दबाव P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| केंद्रीय प्लेटफार्म पी 2 (केएन) का लंबवत भार | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| केंद्र भार पी 3 (केएन) का केंद्र भार | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
