पूर्ण पुल केंद्रीय ड्राइव कीचड़ खुरचनी निर्माता उच्च दक्षता सीवेज उपचार उपकरण
केंद्रीय ड्राइव कीचड़ खुरचनी व्यापक रूप से जल आपूर्ति और जल निकासी परियोजना में जल संयंत्र या सीवेज उपचार संयंत्र में 18 मीटर से अधिक नहीं के व्यास के साथ रेडियल प्रवाह (परिपत्र) अवसादन टैंक के कीचड़ स्क्रैपिंग और निर्वहन के लिए व्यापक रूप से लागू होती है।इसकी उचित संरचना, उच्च दक्षता, सुविधाजनक संचालन और रखरखाव है, और यह एक आदर्श सीवेज उपचार परियोजना है।
काम करने का सिद्धांत

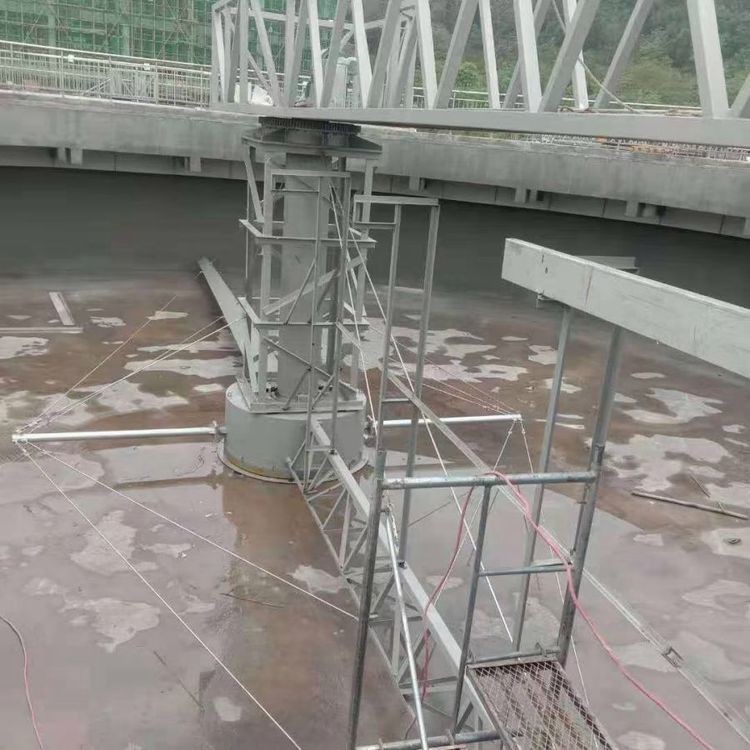

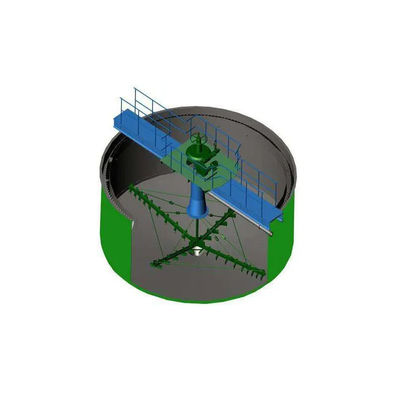

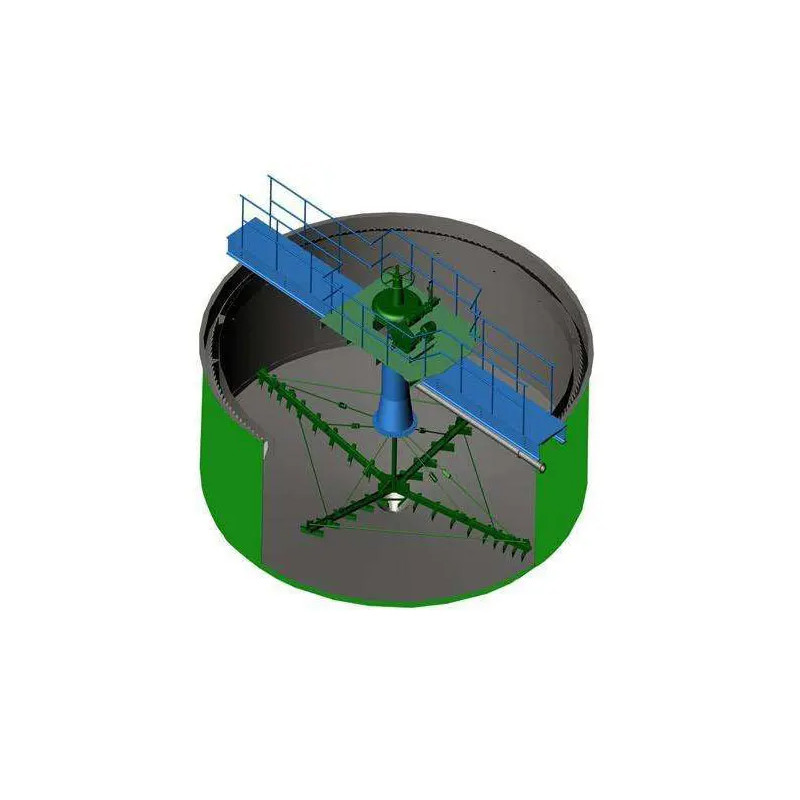

सेंट्रल ड्राइव मड स्क्रेपर सेंट्रल ड्राइव और सस्पेंशन टाइप को अपनाता है।काम करने वाले पुल के नीचे इनलेट पाइप से डायवर्जन ड्रम में सीवेज बहने और फैलने के बाद, यह समान रूप से रेडियल तरीके से परिधि तक बहता है।अवसादन के बाद निलंबित कीचड़ टैंक के तल पर जमा हो जाती है।ड्राइव डिवाइस घूमने के लिए सेंट्रल वर्टिकल शाफ्ट को ड्राइव करता है, और स्क्रेपर आर्म और मड स्क्रैपर को घुमाने के लिए ड्राइव करता है।टैंक की परिधि से कीचड़ को केंद्रीय कीचड़ संग्रह टैंक में खुरचने के बाद, टैंक में हाइड्रोस्टेटिक दबाव द्वारा कीचड़ निर्वहन पाइप के माध्यम से टैंक से छुट्टी दे दी जाती है, पानी की सतह पर मैल को पूल की तरफ स्किम किया जाता है रोटरी स्किमिंग डिवाइस, और फिर स्क्रैपर द्वारा स्लैग बाल्टी में स्क्रैप किया गया और पूल से बाहर निकल गया;सतह पर तैरनेवाला आउटलेट चैनल में बहता है और त्रिकोणीय आउटलेट वीयर प्लेट के माध्यम से छुट्टी दे दी जाती है।
ऑपरेशन ध्यान
1. शुरू करने से पहले की तैयारी: जांच लें कि रेड्यूसर सामान्य तेल के स्तर तक भर गया है या नहीं, क्या चलने वाले हिस्से से पानी की सतह पर विदेशी पदार्थ फंस गए हैं, और कोई लकड़ी के ब्लॉक या अन्य विदेशी मामले नहीं होने चाहिए, ताकि बचने के लिए ऑपरेशन के दौरान विफलता।
2. मोटर बिजली की आपूर्ति को कनेक्ट करें और सकारात्मक और नकारात्मक स्टीयरिंग की जांच करें।
3. रेड्यूसर में तेल को उपयोग के बाद महीने में एक बार और उसके बाद साल में केवल एक बार बदलना होगा।
4. उपकरण के संचालन के दौरान, ऑपरेशन सामान्य है या नहीं, इस पर ध्यान दिया जाएगा।यदि कोई समस्या पाई जाती है, तो निरीक्षण के लिए समय पर संचालन बंद कर दें।
उत्पाद पैरामीटर
|
पैरामीटर / मॉडल पूल चौड़ाईΦ(एम) |
जेडबीजीएक्स-16 | जेडबीजीएक्स-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | जेडबीजीएक्स-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| दीप पूल गहराई एच (एम) | 3.5 ~ 4.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| पूल साइड पानी की गहराई H2(m) | 3.0 ~ 4.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| रेखा गति के आसपास V(m/min) | 1.8 ~ 2.2 | |||||||||
| चलने का पहिया आयाम (मिमी) | 400x120 | 420x150 | ||||||||
| मोटर एन की शक्ति (किलोवाट) | 0.37 | 0.55 | 0.75 | |||||||
| स्थापना का आकार (मिमी) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| एच 2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| बी | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एच 3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एल | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| पहिया के चारों ओर दबाव P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| केंद्रीय प्लेटफार्म पी 2 (केएन) का लंबवत भार | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| केंद्र भार पी 3 (केएन) का केंद्र भार | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
