अवसादन टैंक के लिए स्टेनलेस स्टील श्रृंखला कर्षण कीचड़ खुरचनी निर्माता श्रृंखला प्लेट कीचड़ खुरचनी
श्रृंखला प्रकार कीचड़ खुरचनी का उपयोग मुख्य रूप से क्षैतिज (आयताकार) अवसादन टैंक, विशेष रूप से अवसादन टैंक, तेल विभाजक, प्राथमिक अवसादन टैंक और सीवेज उपचार परियोजना में अन्य आयताकार टैंकों के तल पर तलछट को हटाने और निकालने के लिए किया जाता है।यह तरल सतह पर तैरते हुए तेल और मैल को भी स्किम कर सकता है।श्रृंखला प्रकार कीचड़ खुरचनी में सरल संरचना होती है, एक मशीन बहुउद्देश्यीय, सुविधाजनक स्थापना, संचालन और रखरखाव, सुरक्षित और विश्वसनीय संचालन आदि है।
संरचनात्मक संरचना

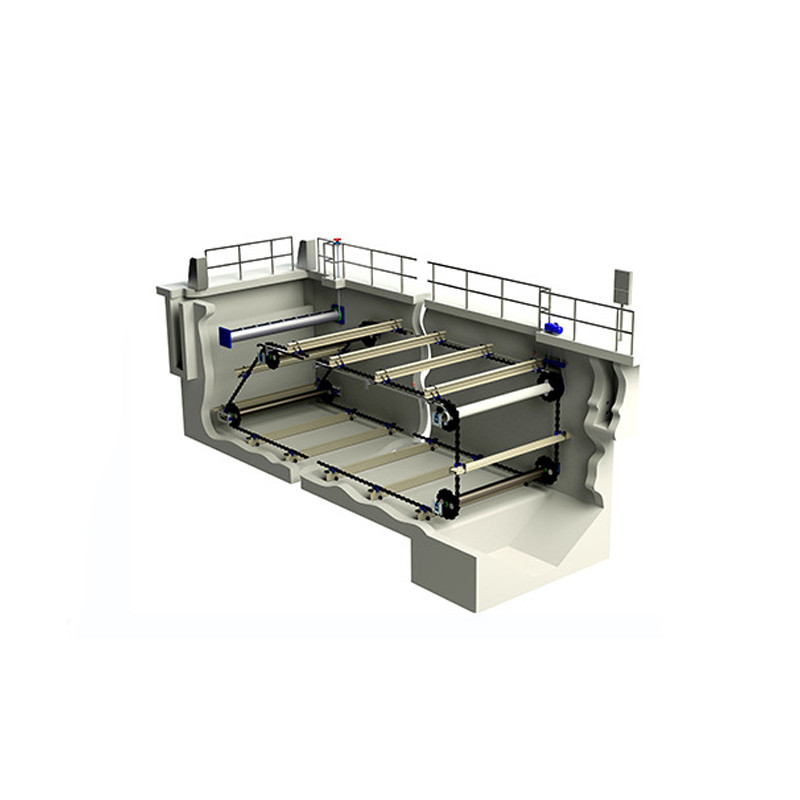

चेन प्लेट स्किमर, सैंड स्क्रैपर, मड स्क्रैपर और स्लैग स्किमर मुख्य रूप से जमीन पर तय किए गए डेक्लेरेशन ड्राइव डिवाइस से बने होते हैं, पूल में स्क्रैपर सेट के साथ ट्रैक्शन चेन, ड्राइव स्प्रोकेट पेयर, टेंशनिंग डिवाइस और सेफ्टी प्रोटेक्शन डिवाइस।
काम करने का सिद्धांत

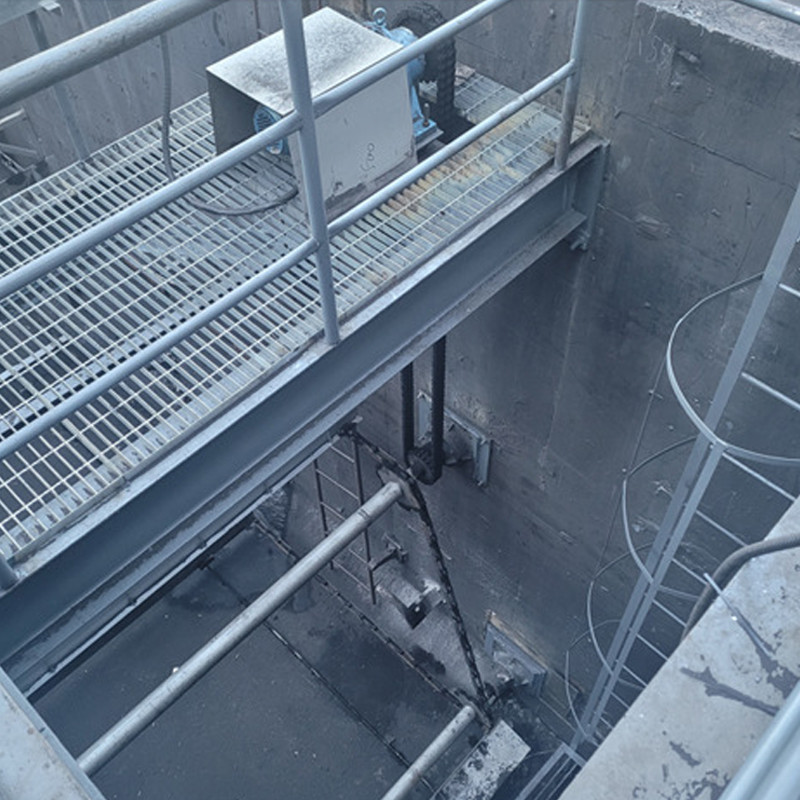

चेन प्लेट टाइप मड स्क्रेपर का डीसेलरेटिंग ड्राइव डिवाइस चेन व्हील पेयर के माध्यम से ड्रैग चेन को पावर पहुंचाता है ताकि स्क्रैपर को सीधे और लगातार पूल के ऊपरी और निचले गाइड रेल के साथ घुमाया जा सके।ऑपरेशन के दौरान, खुरचनी पूल के फर्श पर रेत और पूल की सतह पर तेल कीचड़ को कीचड़ इकट्ठा करने वाले टैंक और स्लैग डिस्चार्ज पाइप को पूल से बाहर निकालने के लिए खुरचती है।
उपकरण के लक्षण
1. विश्वसनीय संचरण के लिए विशेष श्रृंखला का उपयोग किया जाता है।
2. लंबी सेवा जीवन के साथ जलरोधक असर अपनाया जाता है।
3. संरचना उचित है और ऑपरेशन स्थिर है।
4 सैंड स्क्रैपिंग पूर्ण और कुशल है।
5. खुरचनी की गति मध्यम होती है, जिसमें सीवेज में थोड़ी गड़बड़ी होती है और निलंबित ठोस पदार्थों के अवसादन के लिए अनुकूल होती है।

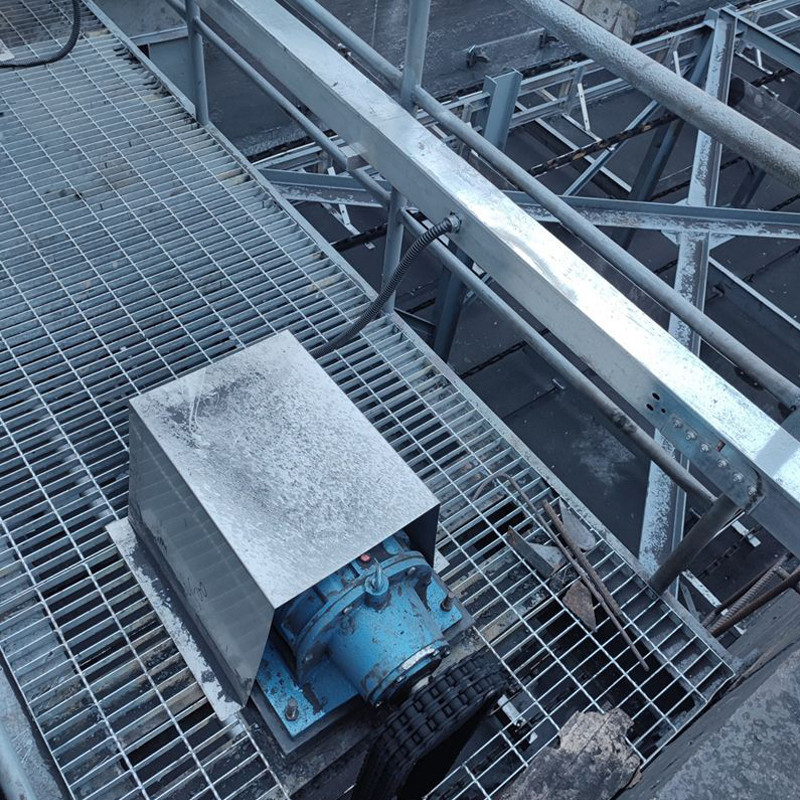

6. खुरचनी बिना पलटे पूल में निरंतर रोटरी गति करती है।ड्राइव डिवाइस पूल के शीर्ष पर प्लेटफॉर्म पर स्थित है, इसलिए बिजली वितरण और रखरखाव बहुत सरल है
7. इसे अतिरिक्त तंत्र के बिना स्लैग स्किमर के रूप में भी इस्तेमाल किया जा सकता है।
पैरामीटर
| मॉडल संख्या / पैरामीटर्स | जेडबीजी-16 | जेडबीजी-20 | जेडबीजी-25 | जेडबीजी-30 | जेडबीजी-35 | जेडबीजी-40 | जेडबीजी-45 | जेडबीजी-50 | जेडबीजी-55 | |
| पूल व्यास Φ (एम) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| दीप पूल गहराई एच (एम) | 3.5 ~ 4.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| पूल साइड पानी की गहराई H2(m) | 3.0 ~ 4.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| रेखा गति के आसपास v(m/min) | 2.0 ~ 3.0 | |||||||||
| चलने का पहिया आयाम (मिमी) | Φ400x120 | Φ120x450 | ||||||||
| मोटर एन (किलोवाट) की शक्ति | 0.37 | 0.55 | 0.75 | |||||||
| स्थापना का आकार (मिमी) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| एच 2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| बी | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एच 3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एल | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| पहिया के चारों ओर दबाव P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| केंद्रीय प्लेटफार्म पी 2 (केएन) का लंबवत भार | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| केंद्र भार पी 3 (केएन) का केंद्र भार | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
