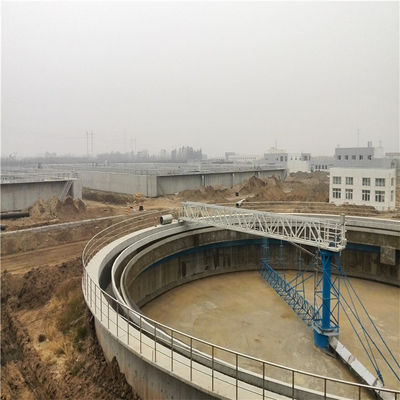

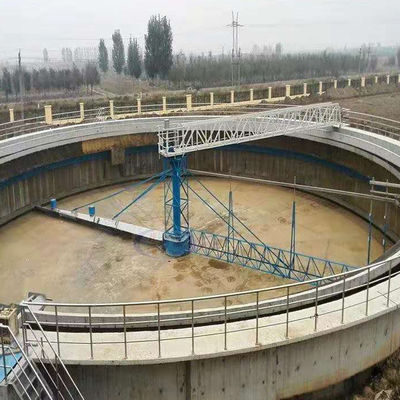

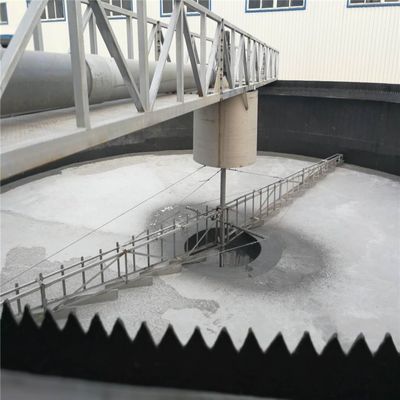

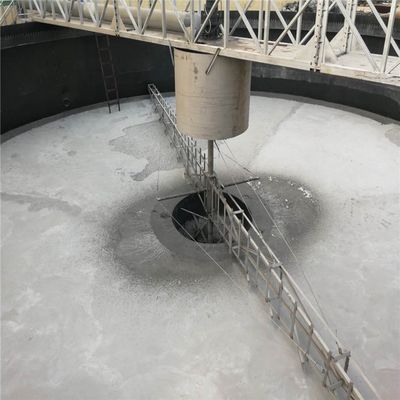

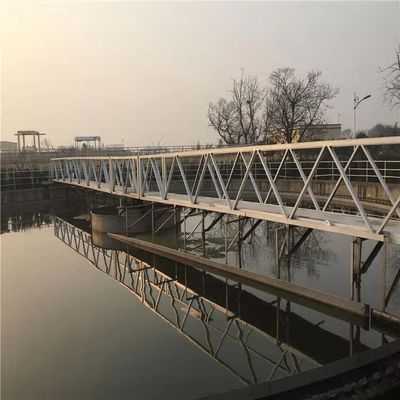

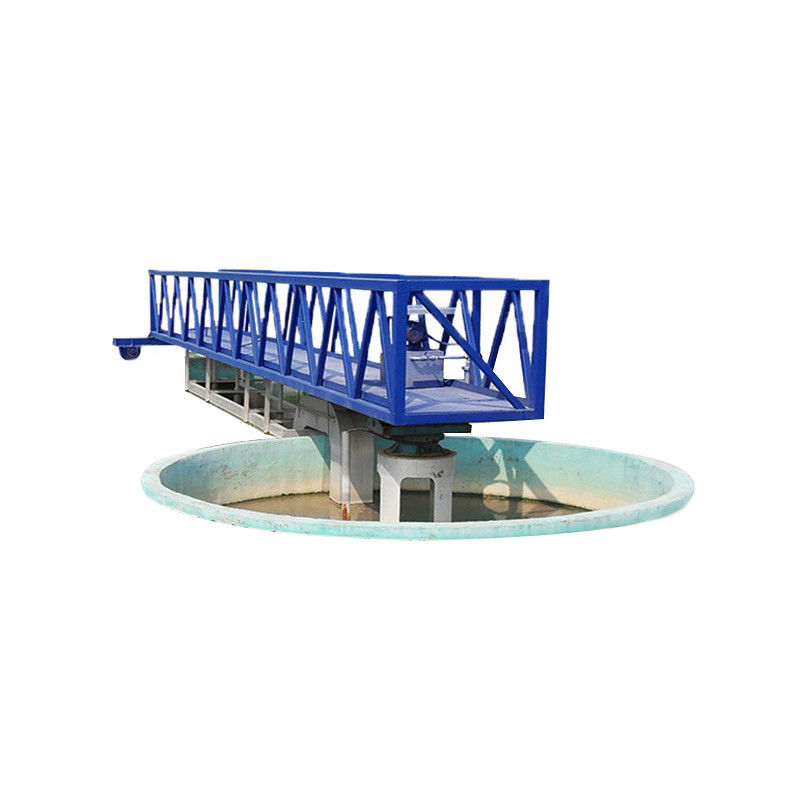

सीवेज ट्रीटमेंट प्लांट का अवसादन टैंक सेंट्रल ड्राइव मड स्क्रेपर फुल ब्रिज और हाफ ब्रिज स्लज स्क्रेपर
सेंट्रल ड्राइव मड स्क्रेपर रेडियल फ्लो (परिपत्र) अवसादन टैंक के कीचड़ स्क्रैपिंग और डिस्चार्जिंग के लिए लागू होता है, जिसका व्यास आमतौर पर जल आपूर्ति और जल निकासी परियोजना में जल संयंत्र या सीवेज उपचार संयंत्र में 18 मीटर से अधिक नहीं होता है।स्लज को सेंट्रल स्लज कलेक्टिंग टैंक में स्क्रेपर द्वारा डिसेलेरेशन ड्राइव और सस्पेंशन कंपोनेंट के ट्रांसमिशन के माध्यम से स्क्रैप किया जाता है, और हाइड्रोस्टेटिक प्रेशर या पंप द्वारा टैंक से बाहर डिस्चार्ज किया जाता है।
काम करने का सिद्धांत
सेंट्रल ड्राइव मड स्क्रेपर का कच्चा पानी केंद्रीय जल वितरण ड्रम के माध्यम से वितरित किए जाने के बाद पूल के चारों ओर ओवरफ्लो टैंक में बहता है।प्रवाह दर में कमी के साथ, जल निकाय में निलंबित ठोस अलग हो जाते हैं और पूल के तल पर बस जाते हैं।सतह पर तैरनेवाला अतिप्रवाह वियर प्लेट के माध्यम से अतिप्रवाह टैंक से छुट्टी दे दी जाती है।
उपकरण के लक्षण
1. संचरण भाग विद्युत और यांत्रिक डबल अधिभार संरक्षण को अपनाता है, जो ऑपरेशन को अधिक सुरक्षित और विश्वसनीय बनाता है।
2. पानी के नीचे का हिस्सा स्टेनलेस स्टील से बना है, जिसमें लंबे समय तक संक्षारण प्रतिरोध सेवा जीवन है।
3. कीचड़ स्क्रैपिंग का प्रभाव अच्छा है, और डिस्चार्ज किए गए कीचड़ की नमी कम है।
उत्पाद पैरामीटर
|
पैरामीटर / मॉडल पूल चौड़ाईΦ(एम) |
जेडबीजीएक्स-16 | जेडबीजीएक्स-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | जेडबीजीएक्स-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| दीप पूल गहराई एच (एम) | 3.5 ~ 4.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| पूल साइड पानी की गहराई H2(m) | 3.0 ~ 4.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| रेखा गति के आसपास V(m/min) | 1.8 ~ 2.2 | |||||||||
| चलने का पहिया आयाम (मिमी) | 400x120 | 420x150 | ||||||||
| मोटर एन की शक्ति (किलोवाट) | 0.37 | 0.55 | 0.75 | |||||||
| स्थापना का आकार (मिमी) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| एच 2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| बी | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एच 3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एल | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| पहिया दबाव के आसपास P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| केंद्रीय प्लेटफार्म पी 2 (केएन) का लंबवत भार | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| केंद्र भार पी 3 (केएन) का केंद्र भार | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
