अर्बन सीवेज ट्रीटमेंट प्लांट नॉन-मेटैलिक चेन मड स्क्रेपर मैन्युफैक्चरर चेन प्लेट स्लैग स्क्रेपर

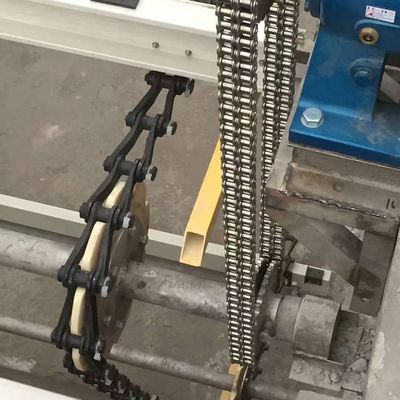

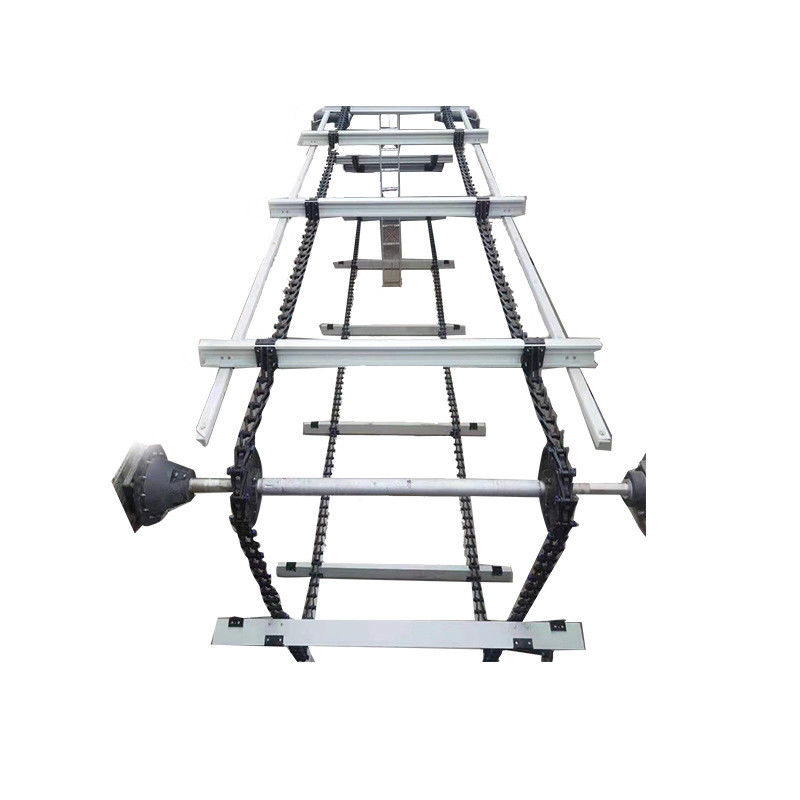

श्रृंखला प्रकार का तेल खुरचनी सीवेज उपचार में अवसादन टैंक का सहायक उपकरण है, और हमारी कंपनी द्वारा विकसित एक पेशेवर उत्पाद है।चेन टाइप ऑयल स्क्रैपर को विशेष रूप से औद्योगिक और शहरी सीवेज में टैंक के तल पर ग्रीस, कोलाइड और कीचड़ को हटाने के लिए डिज़ाइन किया गया है।श्रृंखला तेल खुरचनी में स्थानीय परिस्थितियों, लचीले स्लैग हटाने नियंत्रण, स्थिर संचालन, सुविधाजनक संचालन, सरल रखरखाव और लंबी सेवा जीवन के उपायों को समायोजित करने की विशेषताएं हैं।
काम करने का सिद्धांत

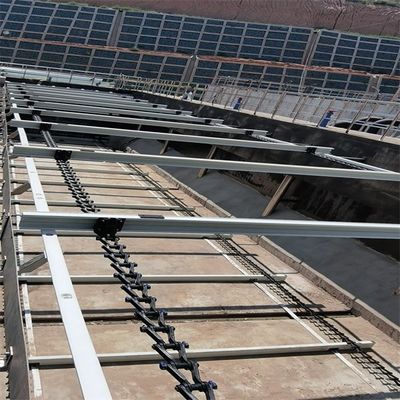

1. चेन मड स्क्रेपर लगातार पानी की सतह पर तैरने वाले निलंबित ठोस पदार्थों को हटाता है और टैंक के तल पर कीचड़, टैंक की सतह और तल के साथ चलता है, और निलंबित ठोस को तरल स्तर के इनलेट सिरे से आउटलेट तक धकेलता है। अंत।इसका उपयोग आयताकार प्राथमिक अवसादन टैंक और द्वितीयक अवसादन टैंक की आंतरिक सतह के स्किमिंग और तल स्क्रैपिंग के साथ-साथ विभिन्न टैंक बॉडी आकृतियों के स्किमिंग के लिए किया जा सकता है।यह हाल के वर्षों में जल उपचार उद्योग में व्यापक रूप से उपयोग किया गया है।
2. परिधीय ड्राइविंग डिवाइस द्वारा संचालित, मुख्य बीम टैंक टॉप के साथ 2.0 मीटर / मिनट की रैखिक गति से अक्ष के रूप में केंद्रीय घूर्णन समर्थन के साथ संचालित होता है, और मुख्य बीम का निचला हिस्सा समर्थन से जुड़ा होता है, कीचड़ खुरचनी, आदि। मैल खुरचनी को तरल स्तर के पास सेट किया जाता है और केंद्रीय स्टेबलाइजर के साथ हिंज्ड खुरचनी तक फैला होता है।जब मुख्य बीम घूमता है, तो स्कम स्क्रेपर पूल के केंद्र से पूल की परिधि तक तरल स्तर पर मैल को स्किम करता है और इसे हिंज्ड स्क्रैपर क्षेत्र में इकट्ठा करता है।एकत्रित मैल पूल के चारों ओर मुख्य मशीन के साथ स्किमिंग बकेट में चला जाता है, इसे स्क्रेपर के हिंज के माध्यम से स्किमिंग बकेट में स्क्रैप करता है और इसे पूल के बाहर डिस्चार्ज करता है।

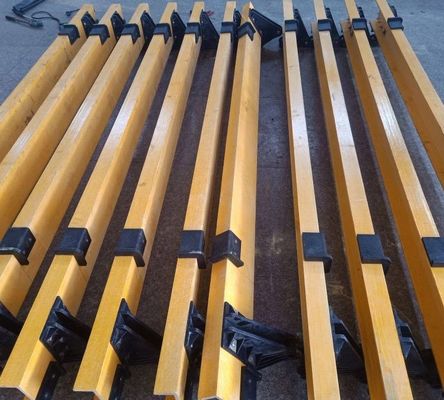

3. जब खुरचनी आगे और पीछे चलती है, तो टैंक के तल पर कीचड़ की एक परत हमेशा तब तक आगे बढ़ती है जब तक कि यह कीचड़ इकट्ठा करने वाली खाई में गिर न जाए।खुरचनी के पारस्परिक आंदोलन में भी गाद को गाढ़ा करने का कार्य होता है, जो व्यावहारिक अनुप्रयोगों में विशेष रूप से महत्वपूर्ण है।जब सीवेज की मात्रा बराबर होती है, तो कीचड़ की सघनता जितनी अधिक होती है, पानी की खपत दर उतनी ही कम होती है, जिससे पानी और ऊर्जा की हानि भी कम होती है।
उत्पाद की विशेषताएँ
1. अच्छी स्थापना गुणवत्ता, आसान रखरखाव और लंबी सेवा जीवन।

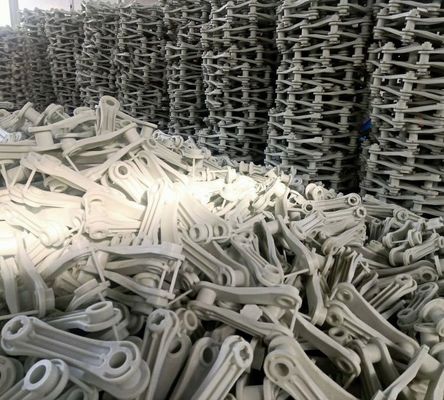

2. ऊर्जा की बचत, प्लास्टिक के हिस्से हल्के और स्थानांतरित करने में आसान होते हैं, और बिजली की खपत कम होती है।

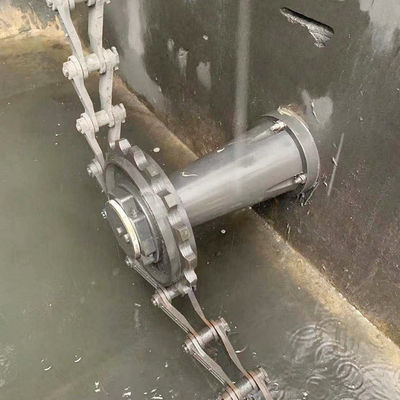

3. आइडलर व्हील (गाइड व्हील) को अंशांकन के लिए समायोजित किया जा सकता है।जंजीरों के बीच की लंबाई को चेन पिच के अनुसार भी समायोजित किया जा सकता है।
4. प्लास्टिक बॉटम रेल मड स्क्रेपर पटरी से उतरने से रोक सकता है और छोटी समस्याओं के लिए समायोजित किया जा सकता है।
5. कम ऊर्जा खपत और कम परिचालन लागत।
पैरामीटर
| मॉडल संख्या / पैरामीटर्स | जेडबीजी-16 | जेडबीजी-20 | जेडबीजी-25 | जेडबीजी-30 | जेडबीजी-35 | जेडबीजी-40 | जेडबीजी-45 | जेडबीजी-50 | जेडबीजी-55 | |
| पूल व्यास Φ (एम) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| दीप पूल गहराई एच (एम) | 3.5 ~ 4.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| पूल साइड पानी की गहराई H2(m) | 3.0 ~ 4.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| रेखा गति के आसपास v(m/min) | 2.0 ~ 3.0 | |||||||||
| चलने का पहिया आयाम (मिमी) | Φ400x120 | Φ120x450 | ||||||||
| मोटर एन की शक्ति (किलोवाट) | 0.37 | 0.55 | 0.75 | |||||||
| स्थापना का आकार (मिमी) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| एच 2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| बी | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एच 3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एल | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| पहिया दबाव के आसपास P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| केंद्रीय प्लेटफार्म पी 2 (केएन) का लंबवत भार | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| केंद्र भार पी 3 (केएन) का केंद्र भार | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
