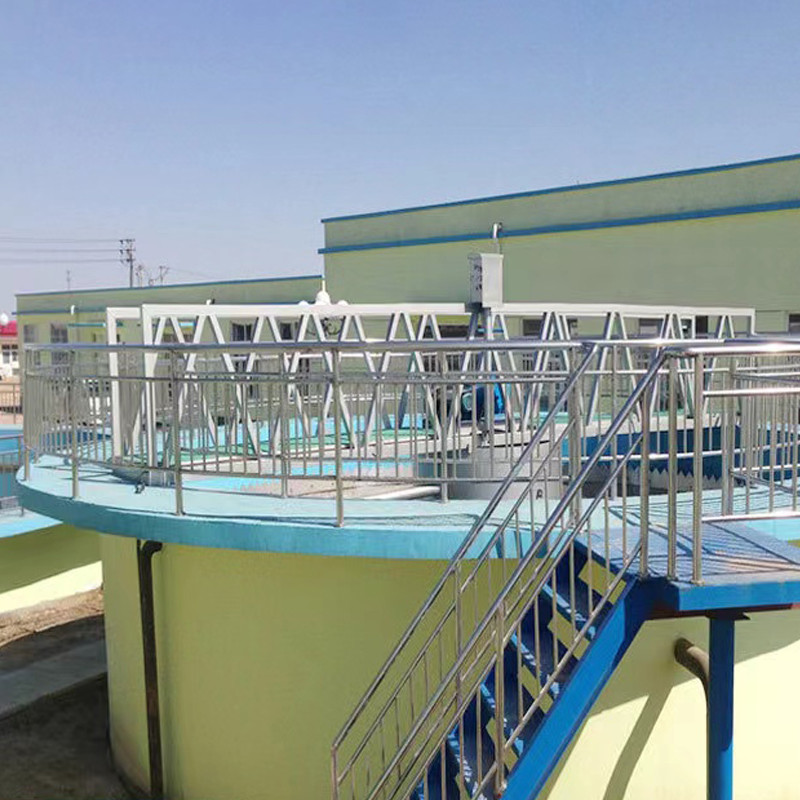

स्टेनलेस स्टील सेंटर ड्राइव मड स्क्रेपर सेडिमेंटेशन टैंक पेरिफेरल ड्राइव स्लज स्क्रेपर

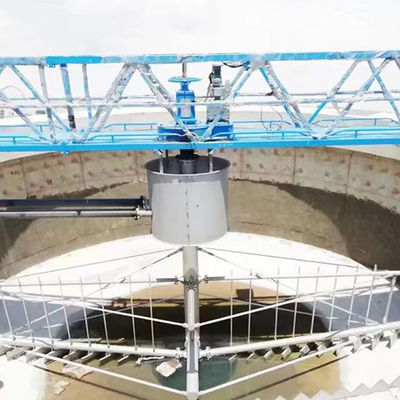

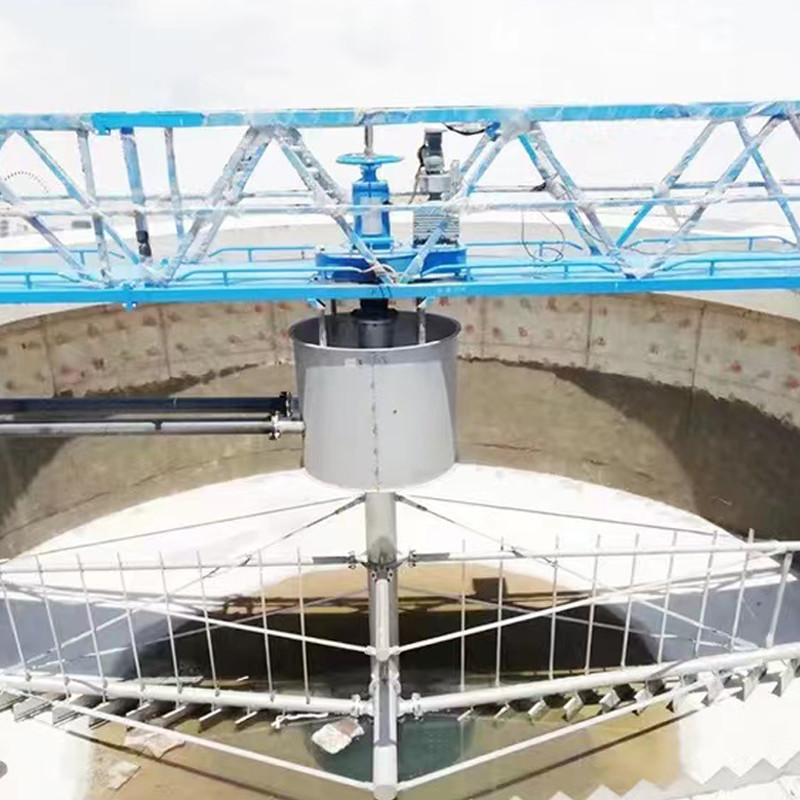

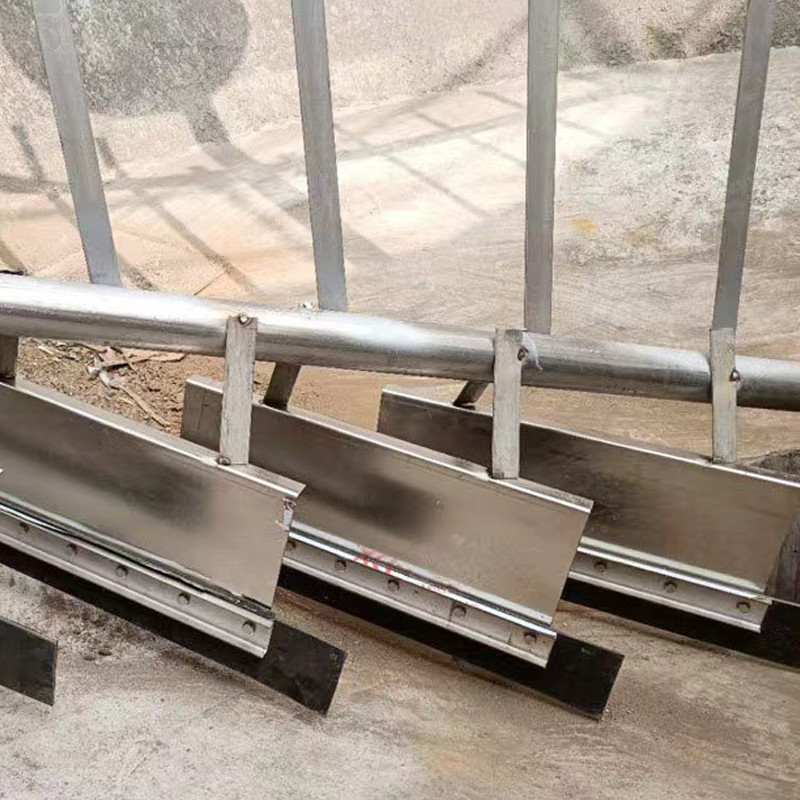

सेंट्रल ड्राइव मड स्क्रेपर का लोड वर्किंग ब्रिज के सेंटर पर काम करता है।सेंट्रल ड्राइव मैकेनिज्म स्क्रैपिंग और कलेक्टिंग डिवाइस को घुमाने के लिए ड्राइव करता है।दिशात्मक खुरचनी तलछट टैंक के तल पर कीचड़ को केंद्रीय कीचड़ संग्रह टैंक में बिखेर देती है और इसे हाइड्रोस्टेटिक दबाव द्वारा कीचड़ टैंक से छुट्टी दे देती है।इस मशीन का उपयोग छोटे व्यास वाले आयाम प्रवाह अवसादन टैंक के लिए किया जाता है।
काम करने का सिद्धांत
केंद्रीय जल वितरण सिलेंडर द्वारा वितरित किए जाने के बाद कच्चे पानी को पूल के चारों ओर अतिप्रवाह टैंक में प्रवाहित किया जाता है।प्रवाह दर में कमी के साथ, जल निकाय में निलंबित ठोस अलग हो जाते हैं और पूल के तल पर बस जाते हैं।कीचड़ को केंद्रीय कीचड़ संग्रह टैंक में स्क्रैपर द्वारा मंदी ड्राइव और निलंबित घटकों के संचरण के माध्यम से स्क्रैप किया जाता है, और हाइड्रोस्टैटिक बल या पंप द्वारा पूल से बाहर निकाला जाता है।
उत्पाद की विशेषताएँ
1. सरल संरचना, सुविधाजनक रखरखाव और प्रबंधन;
2. स्थिर संचालन, सुरक्षित और विश्वसनीय संचालन;
3. कीचड़ संग्रह प्रभाव अच्छा है, और छुट्टी दे दी कीचड़ की पानी की मात्रा कम है।
उत्पाद पैरामीटर
|
पैरामीटर / मॉडल पूल चौड़ाईΦ(एम) |
जेडबीजीएक्स-16 | जेडबीजीएक्स-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | जेडबीजीएक्स-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| दीप पूल गहराई एच (एम) | 3.5 ~ 4.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| पूल साइड पानी की गहराई H2(m) | 3.0 ~ 4.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| रेखा गति के आसपास V(m/min) | 1.8 ~ 2.2 | |||||||||
| चलने का पहिया आयाम (मिमी) | 400x120 | 420x150 | ||||||||
| मोटर एन की शक्ति (किलोवाट) | 0.37 | 0.55 | 0.75 | |||||||
| स्थापना का आकार (मिमी) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| एच 2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| बी | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एच 3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एल | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| पहिया दबाव के आसपास P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| केंद्रीय प्लेटफार्म पी 2 (केएन) का लंबवत भार | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| केंद्र भार पी 3 (केएन) का केंद्र भार | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
