मलजल उपचार संयंत्र श्रृंखला-प्लेट कीचड़ खुरचनी निर्माता अवसादन टैंक गैर-धातु श्रृंखला कीचड़ खुरचनी
1. चेन-प्लेट मड स्क्रेपर आयताकार टैंकों जैसे तलछट टैंक, ग्रिट टैंक, तेल रिफाइनरियों में तेल विभाजक, जल संयंत्रों या सीवेज उपचार संयंत्रों के स्किमिंग, मैल और रेत स्क्रैपिंग पर लागू होता है।
2. चेन-प्लेट मड स्क्रेपर का उपयोग सहायक उपकरणों जैसे कि तेल इकट्ठा करने वाले पाइप और मिट्टी के नाली वाल्व के साथ पानी की सतह पर तेल की परत और पूल के तल पर मिट्टी और रेत को अलग करने और प्रारंभिक शुद्धिकरण को पूरा करने के लिए किया जाना चाहिए। इलाज।
3. अवसादन टैंक में प्रवेश करने से पहले, बड़ी तैरती वस्तुओं को प्रवेश करने से रोकने के लिए सीवेज को फ़िल्टर किया जाना चाहिए।
4. दो समानांतर श्रृंखलाओं द्वारा संचालित, खुरचनी कीचड़ खुरचनी पूल में एक सतत सीधी रेखा में चलती है।ऑपरेशन की गति धीमी है, और सीवेज में गड़बड़ी छोटी है, जो तलछट के जमाव और कीचड़ को खुरचने की क्षमता में सुधार के लिए अनुकूल है।दो समांतर बंद श्रृंखलाओं का परिपत्र संचालन ऊपरी और निचले श्रृंखलाओं की चलने वाली दिशा को स्वाभाविक रूप से बदलता है, बिना रिवर्स दिशा को नियंत्रित करने, नियंत्रण प्रक्रिया को सरल बनाने और लागत को बचाने की आवश्यकता के बिना।ड्राइव डिवाइस को पूल के शीर्ष पर प्लेटफॉर्म पर स्थापित किया गया है, जिससे उपकरण और बिजली के उपकरणों की मरम्मत और रखरखाव की सुविधा मिलती है।
काम करने का सिद्धांत

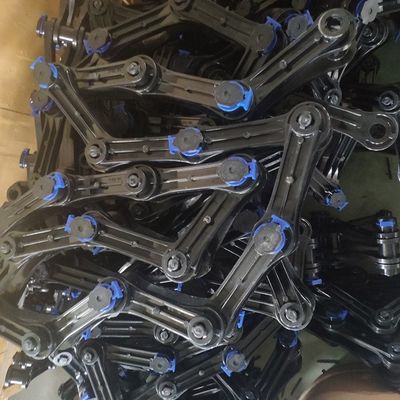

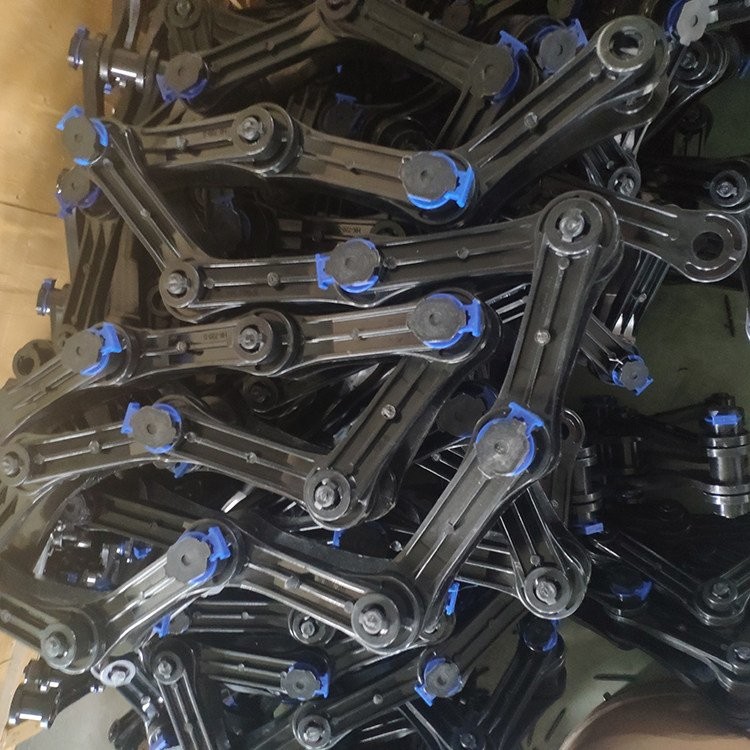

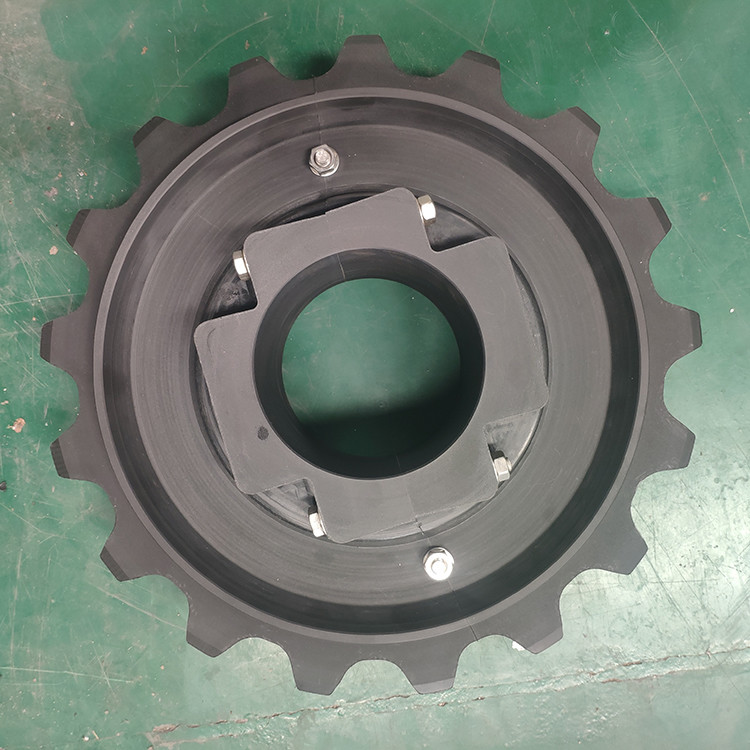

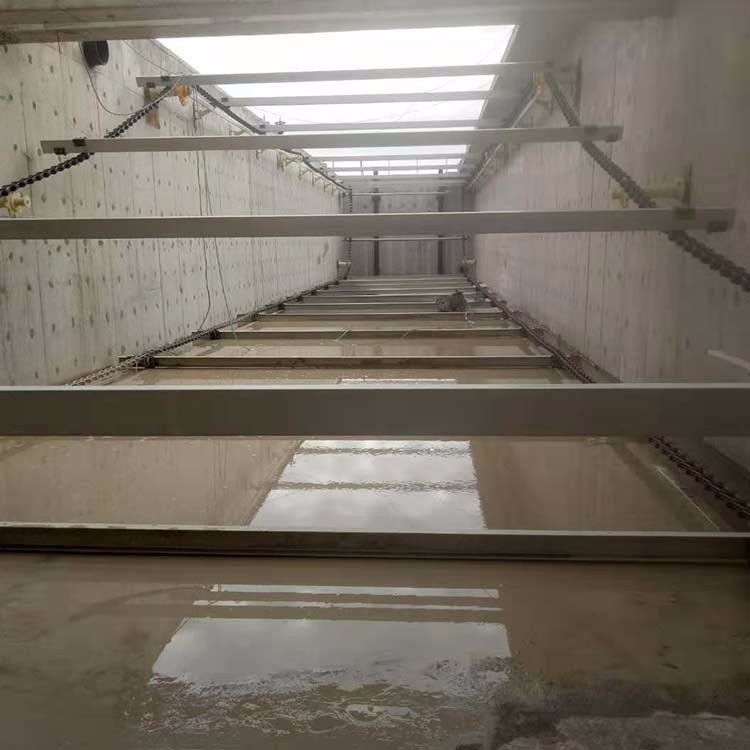

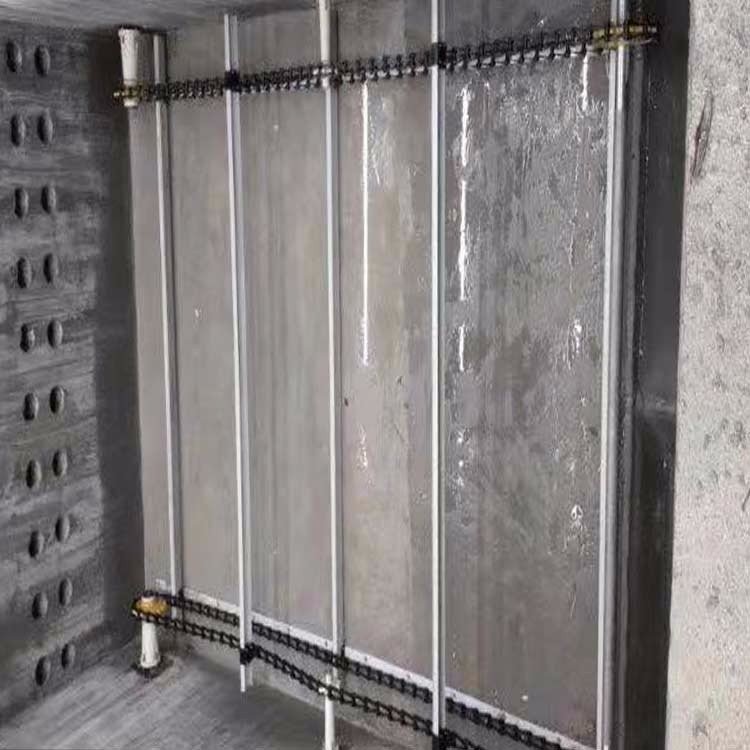

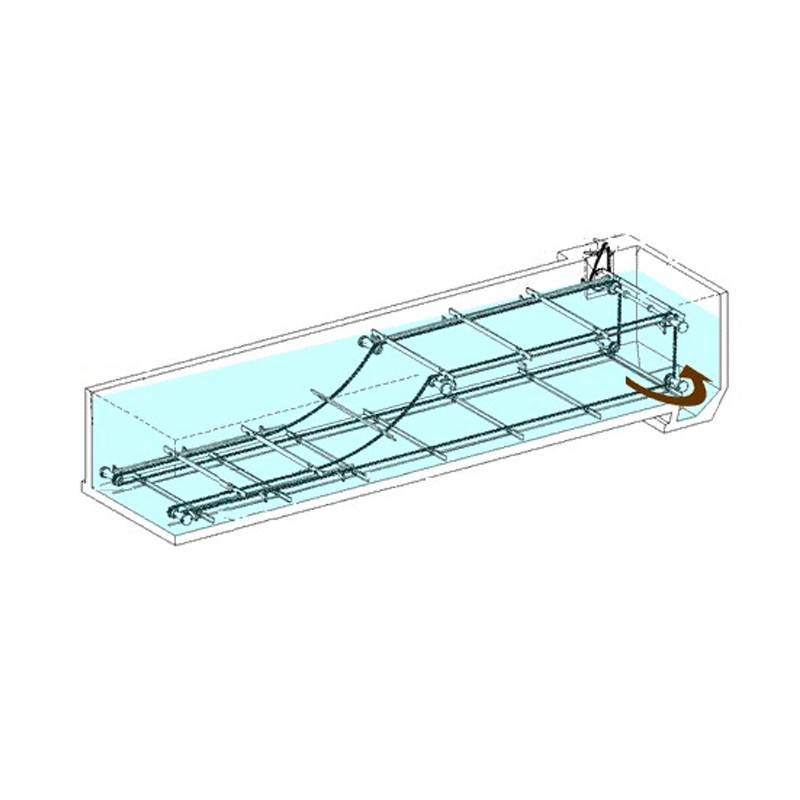

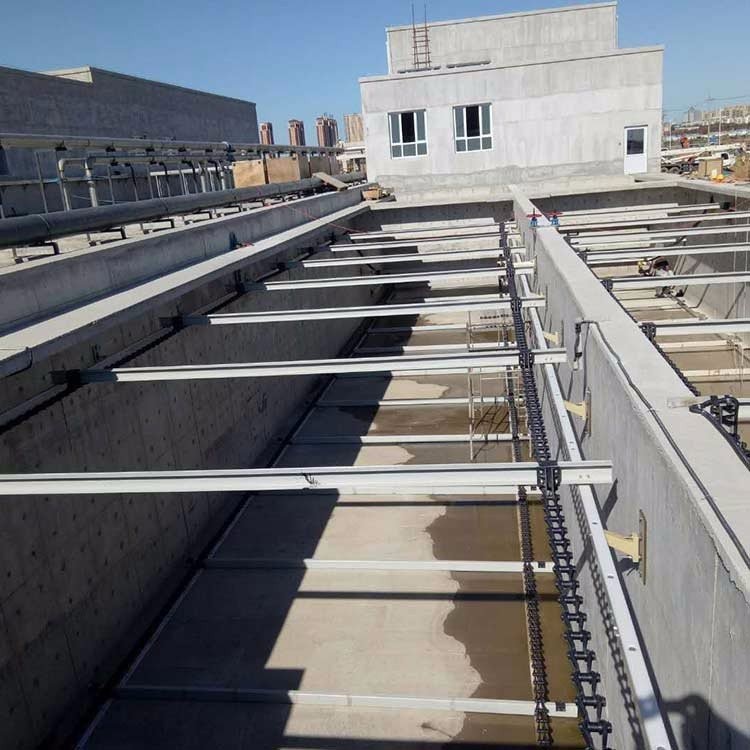

चेन-प्लेट तेल खुरचनी दो समानांतर बंद कर्षण श्रृंखलाओं से सुसज्जित है।यह कई स्क्रेपर्स से लैस है।ड्राइव डिवाइस की प्रेरक शक्ति के तहत, चेन और खुरचनी चार-तरफा ट्रैक बनाने के लिए अवसादन टैंक के ऊपरी और निचले किनारों पर स्थापित गाइड व्हील और गाइड रेल के साथ घूमती है।स्क्रेपर धीरे-धीरे पानी के इनलेट छोर से तैरते हुए तेल के अवशेषों को पानी के इनलेट सिरे पर तेल इकट्ठा करने वाले पाइप तक खुरचने के लिए ऊपर और नीचे जा सकता है और इसे डिस्चार्ज कर सकता है, टैंक के तल पर जमा तलछट को इनलेट सिरे से स्क्रैप किया जाता है। आउटलेट अंत में कीचड़ टैंक और कीचड़ निर्वहन वाल्व के माध्यम से छुट्टी दे दी जाती है, इस प्रकार सीवेज के प्राथमिक यांत्रिक शुद्धिकरण को पूरा किया जाता है।
प्रदर्शन गुण
1. खुरचनी की गति मध्यम होती है, जिसमें सीवेज में थोड़ी गड़बड़ी होती है और यह निलंबित ठोस पदार्थों के अवसादन के लिए अनुकूल होती है।
2. खुरचनी बिना पलटे पूल में निरंतर रोटरी गति बनाती है, और ड्राइव डिवाइस पूल की सतह के प्लेटफॉर्म पर स्थित है, इसलिए बिजली वितरण और रखरखाव बहुत सरल है।
3. इसे अतिरिक्त तंत्र के बिना स्किमर के रूप में भी इस्तेमाल किया जा सकता है।
पैरामीटर
| मॉडल संख्या / पैरामीटर्स | जेडबीजी-16 | जेडबीजी-20 | जेडबीजी-25 | जेडबीजी-30 | जेडबीजी-35 | जेडबीजी-40 | जेडबीजी-45 | जेडबीजी-50 | जेडबीजी-55 | |
| पूल व्यास Φ (एम) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| दीप पूल गहराई एच (एम) | 3.5 ~ 4.5 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| पूल साइड पानी की गहराई H2(m) | 3.0 ~ 4.0 (उपयोगकर्ता की आवश्यकताओं के अनुसार) | |||||||||
| रेखा गति के आसपास v(m/min) | 2.0 ~ 3.0 | |||||||||
| चलने का पहिया आयाम (मिमी) | Φ400x120 | Φ120x450 | ||||||||
| मोटर एन की शक्ति (किलोवाट) | 0.37 | 0.55 | 0.75 | |||||||
| स्थापना का आकार (मिमी) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| एच 2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| बी | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एच 3 | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| एल | उपयोगकर्ता की आवश्यकताओं के अनुसार | |||||||||
| पहिया दबाव के आसपास P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| केंद्रीय प्लेटफार्म पी 2 (केएन) का लंबवत भार | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| केंद्र भार पी 3 (केएन) का केंद्र भार | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
